166 - Gelenkstück beweglich Rohrverbinder

166 - Gelenkstück beweglich Rohrverbinder

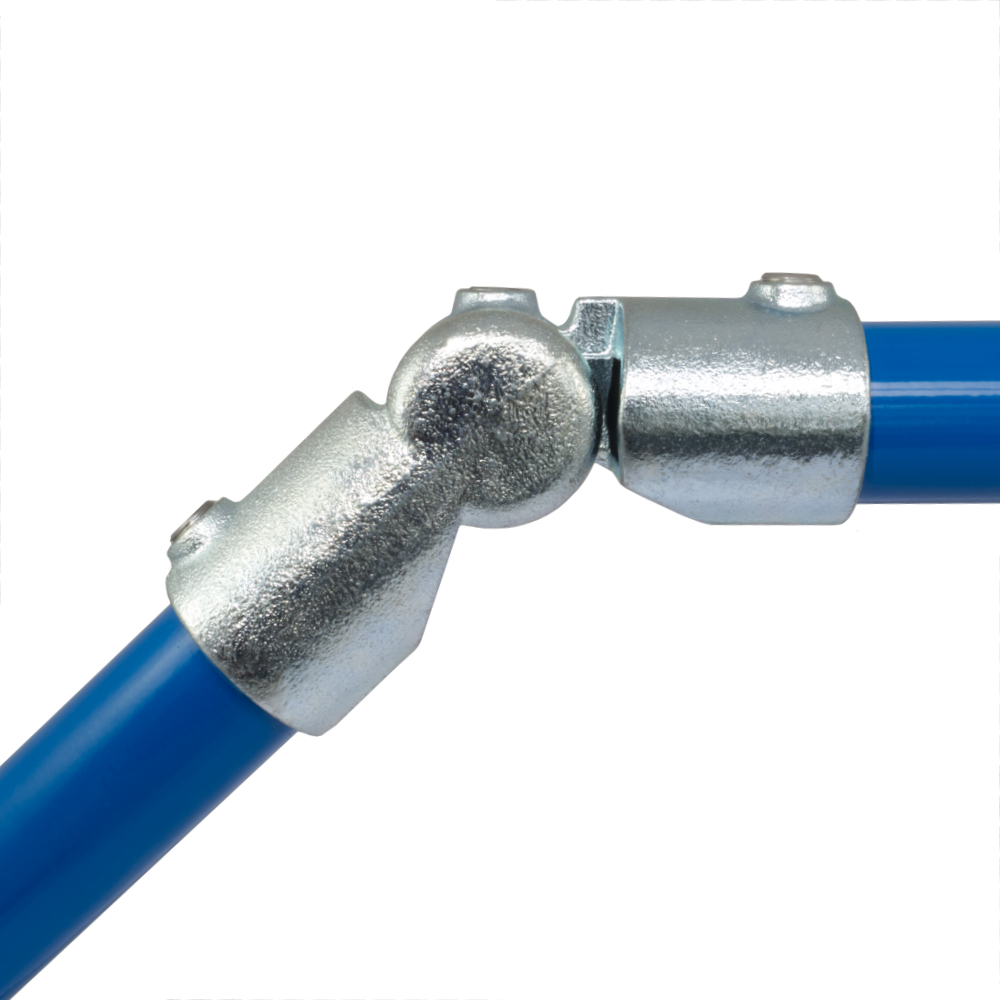

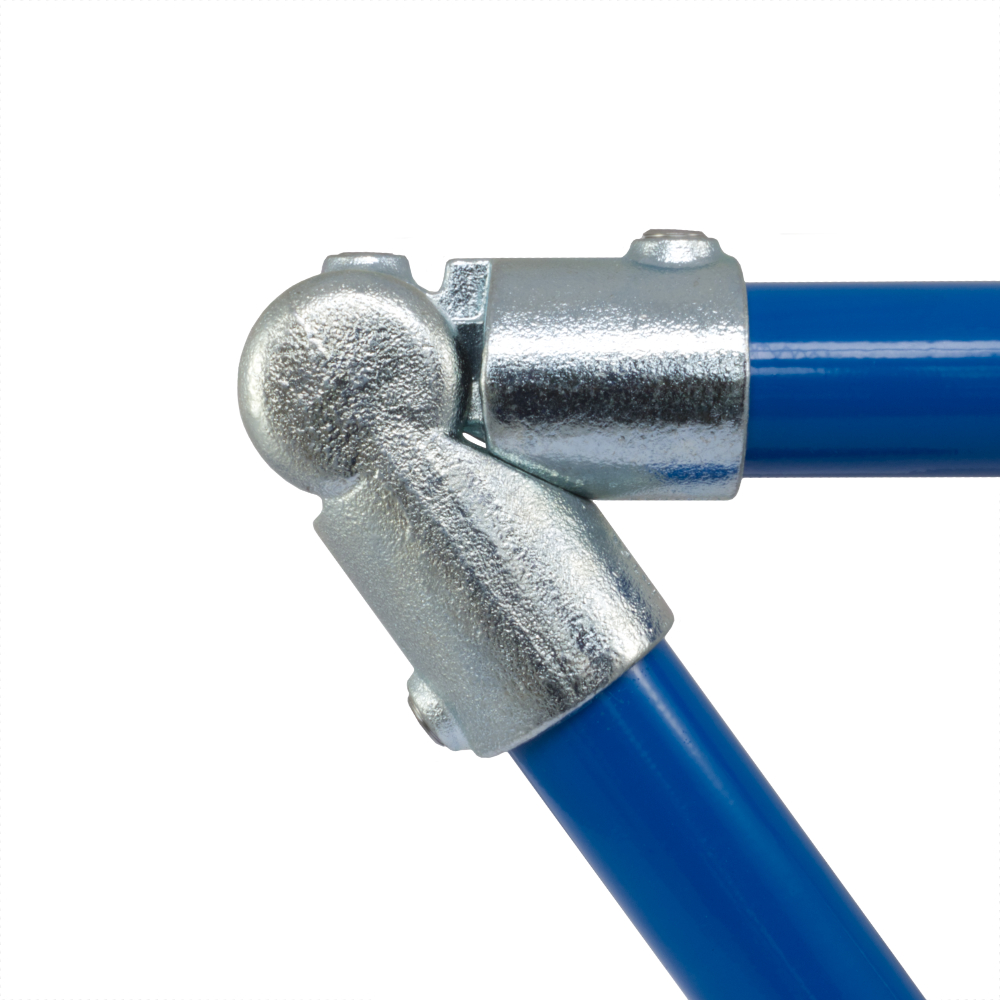

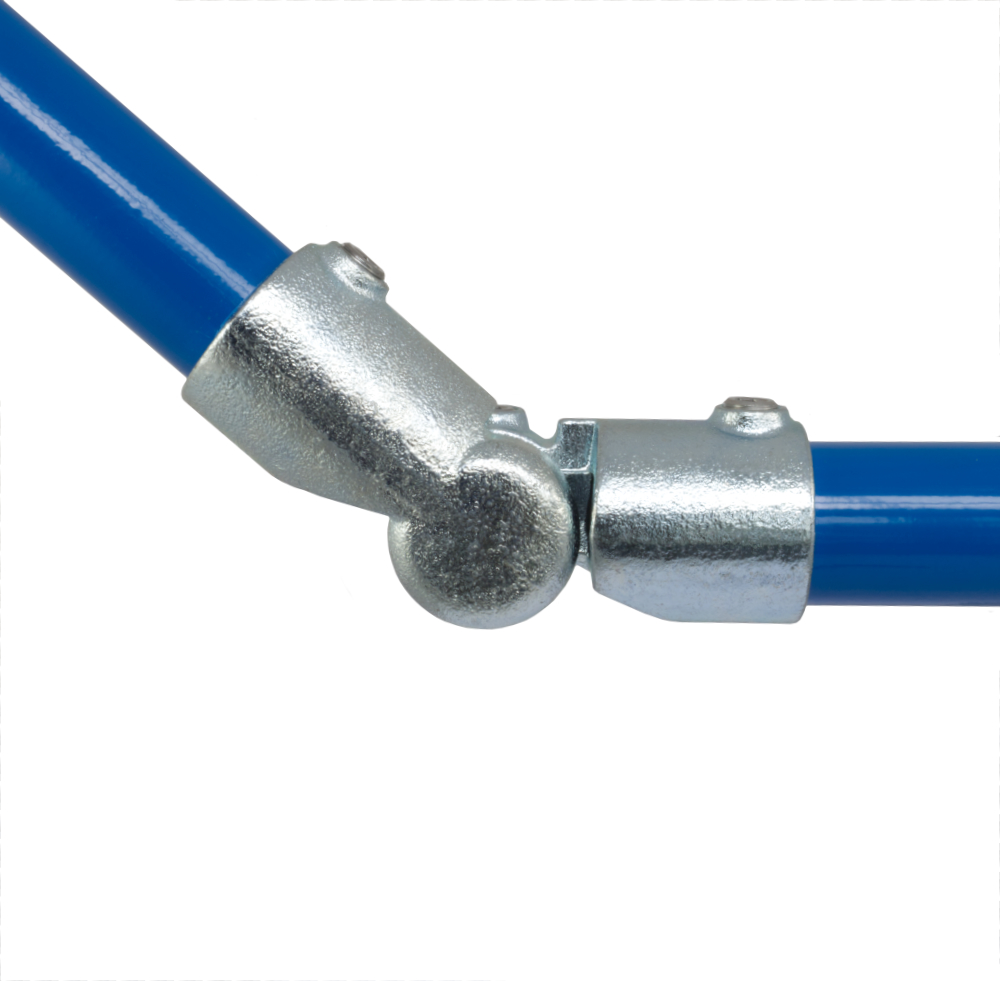

Sehr vielseitig einsetzbares Gelenkstück.
Ein bewegliches Gelenkstück, wird häufig verwendet für die Verbindung von einem horizontalen Geländer zu einem geneigten Hangabschnitt. Der eingestellte Winkel wird im Gelenk mit einer Standardstellschraube fixiert.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 166 - Gelenkstück beweglich Rohrverbinder
Dimensions Image 2 - 166 - Gelenkstück beweglich Rohrverbinder
Größe a (mm) Gewicht (Kg) VPE* GTIN / EAN No
  AA21   -   0.28   50   5060511021609
  B34   78   0.87   42   5060511021616
  C42   88   1.28   28   5060511021623
  D48   93   1.45   23   5060511021630
  E60   110   2.34   12   5060511021647

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
