165 - Kreuz-T-Stück kombiniert Rohrverbinder
T-Stück zum Anschluss an senkrechte Pfosten. Rohre können nicht innerhalb des Artikels verbunden werden.

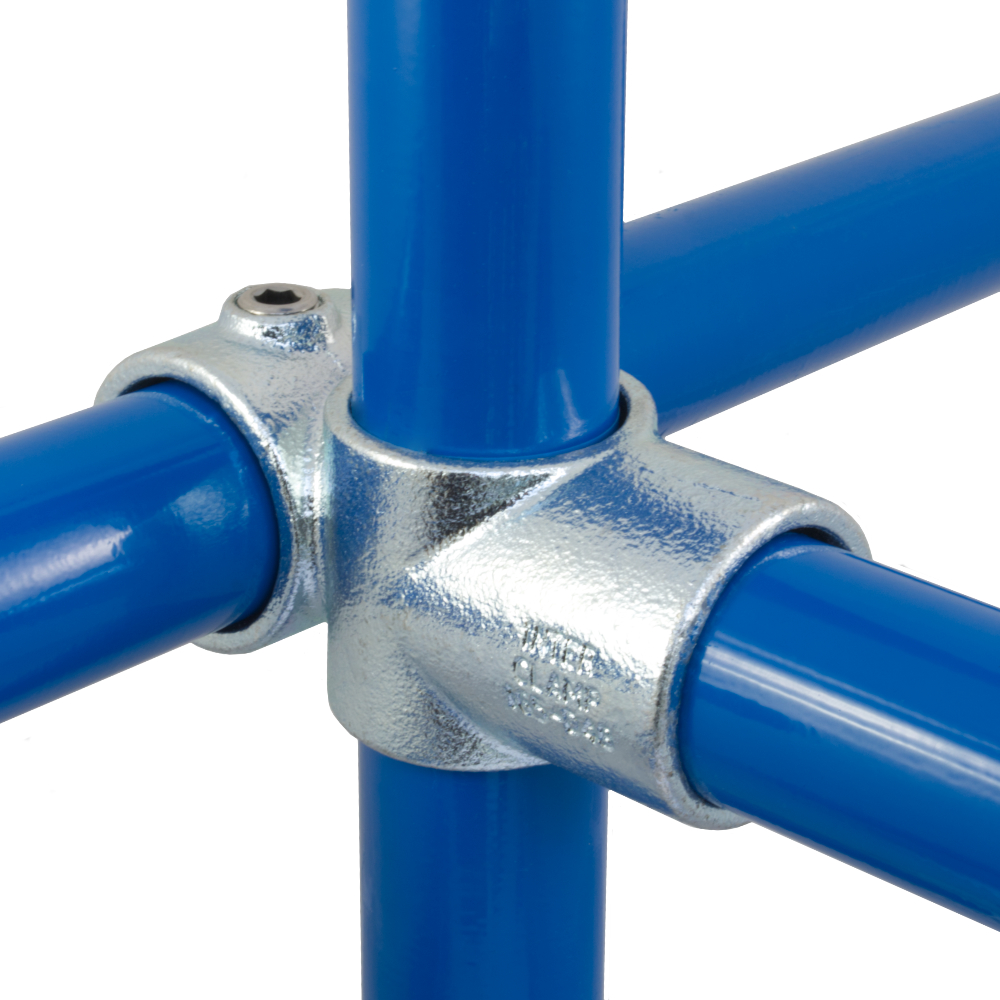

Häufige Verwendung für den Regalbau oder ähnliche Konstruktionen. Für ein vertikal und ein horizontal durchgehendes Rohr mit einem weiteren horizontalen Rohreingang. Es ist empfehlenswert, wenn sich der Pfosten für eine maximale Stabilität an der Außenseite der Konstruktion (siehe Foto) befindet. Die durchgehenden Rohre können im Verbinder nicht zusammengefügt werden.
Produktdaten und Abmessungen
| Größe | a (mm) | b (mm) | Gewicht (kg) | VPE* | Part No |
| B34 | 46 | 40 | 0.48 | 54 | 165-B34 |
| C42 | 60 | 49 | 0.69 | 35 | 165-C42 |
| D48 | 68 | 55 | 0.86 | 30 | 165-D48 |
| E60 | 84 | 68 | 1.33 | 15 | 165-E60 |
*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.
Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.
Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
