256 - Kreuzstück verstellbar 11° bis 29° Rohrverbinder

256 - Kreuzstück verstellbar 11° bis 29° Rohrverbinder

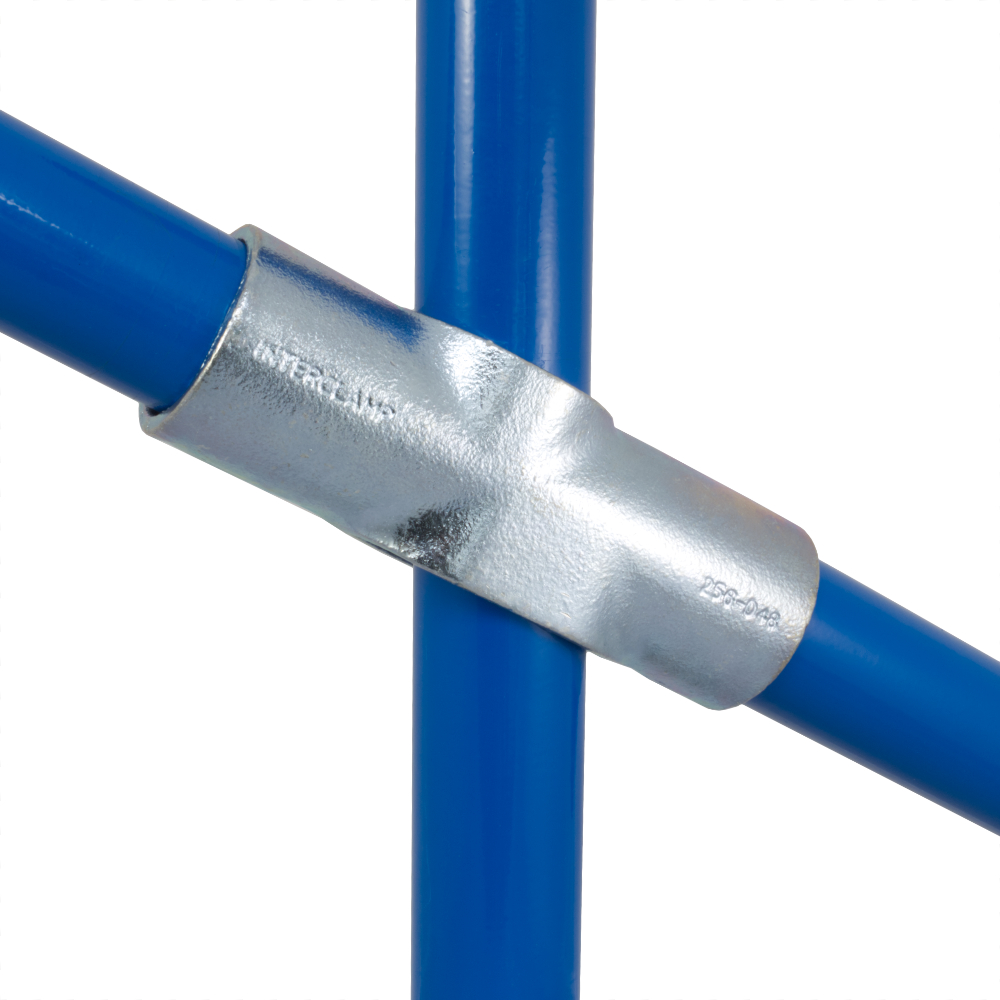

Kreuzstück für Hanglagen, verstellbar zwischen 11° und 29°, wobei am Mittelpfosten beim senkrecht durchlaufenden Rohr zwei Rohre befestigt werden können. Wird häufig zusammen mit Typ 253 und Typ 255 verwendet. Der vertikale Durchgang kann nicht im Verbinderstück mit zwei Rohren zusammengefügt werden.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

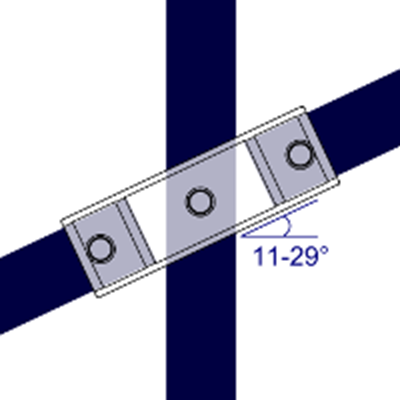

Dimensions Image 1 - 256 - Kreuzstück verstellbar 11° bis 29° Rohrverbinder

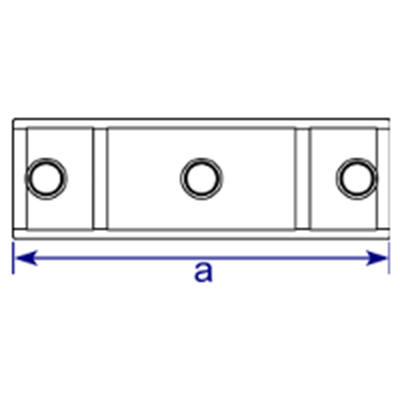

Dimensions Image 2 - 256 - Kreuzstück verstellbar 11° bis 29° Rohrverbinder

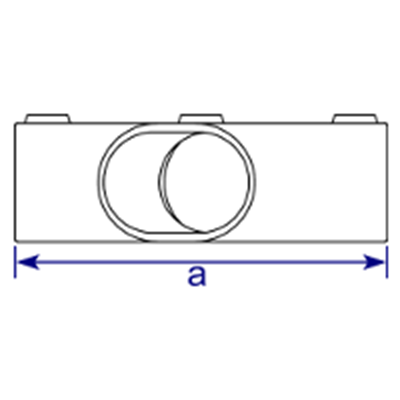

Dimensions Image 3 - 256 - Kreuzstück verstellbar 11° bis 29° Rohrverbinder
Größe a (mm) Gewicht (Kg) VPE* GTIN / EAN No
  D48   187   1.00   22   5060511022613

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
