252 - Fußplatte 11° bis 29° Neigung Rohrverbinder

252 - Fußplatte 11° bis 29° Neigung Rohrverbinder

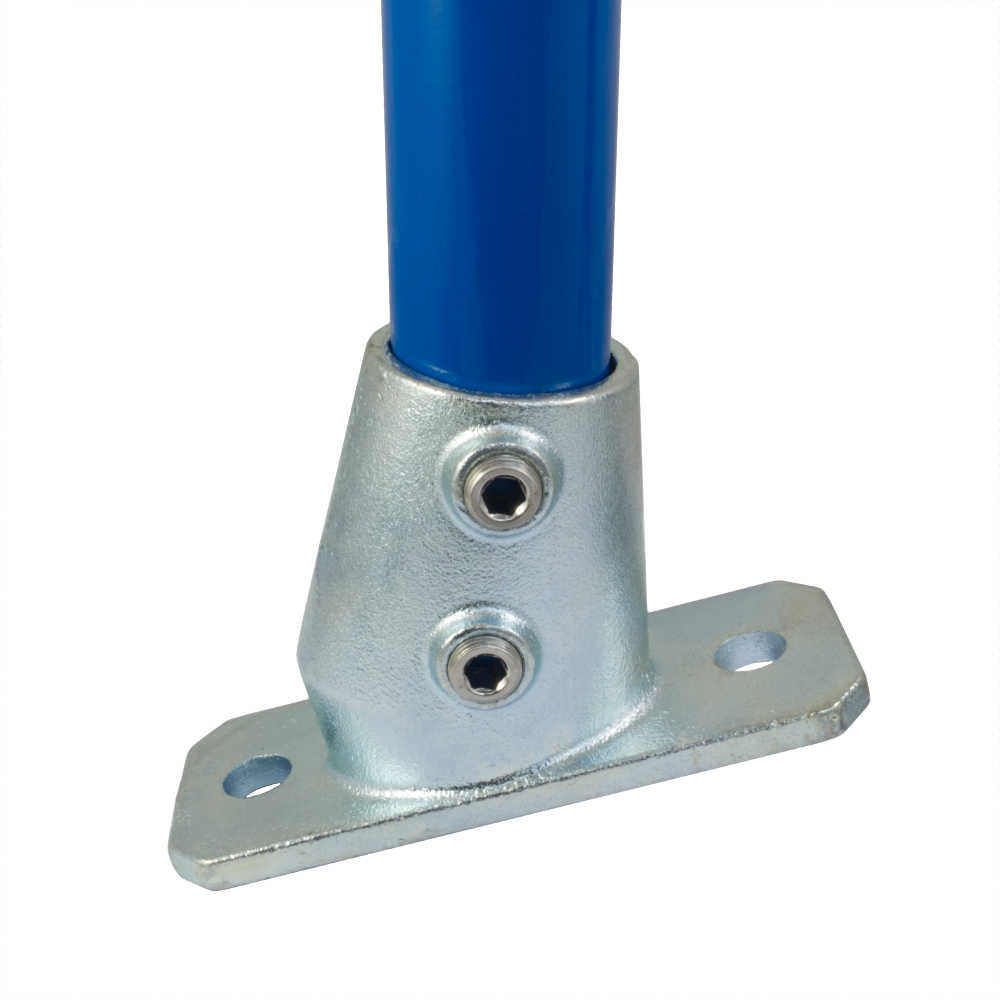

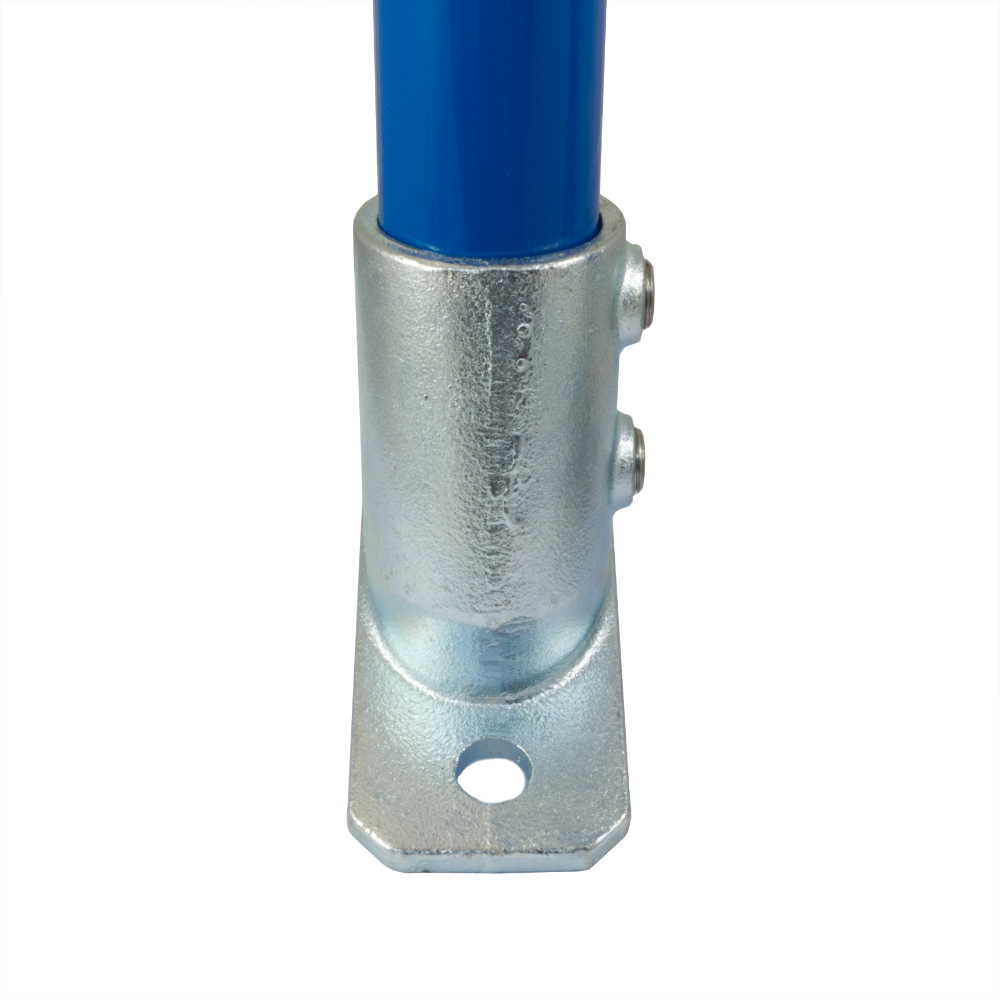

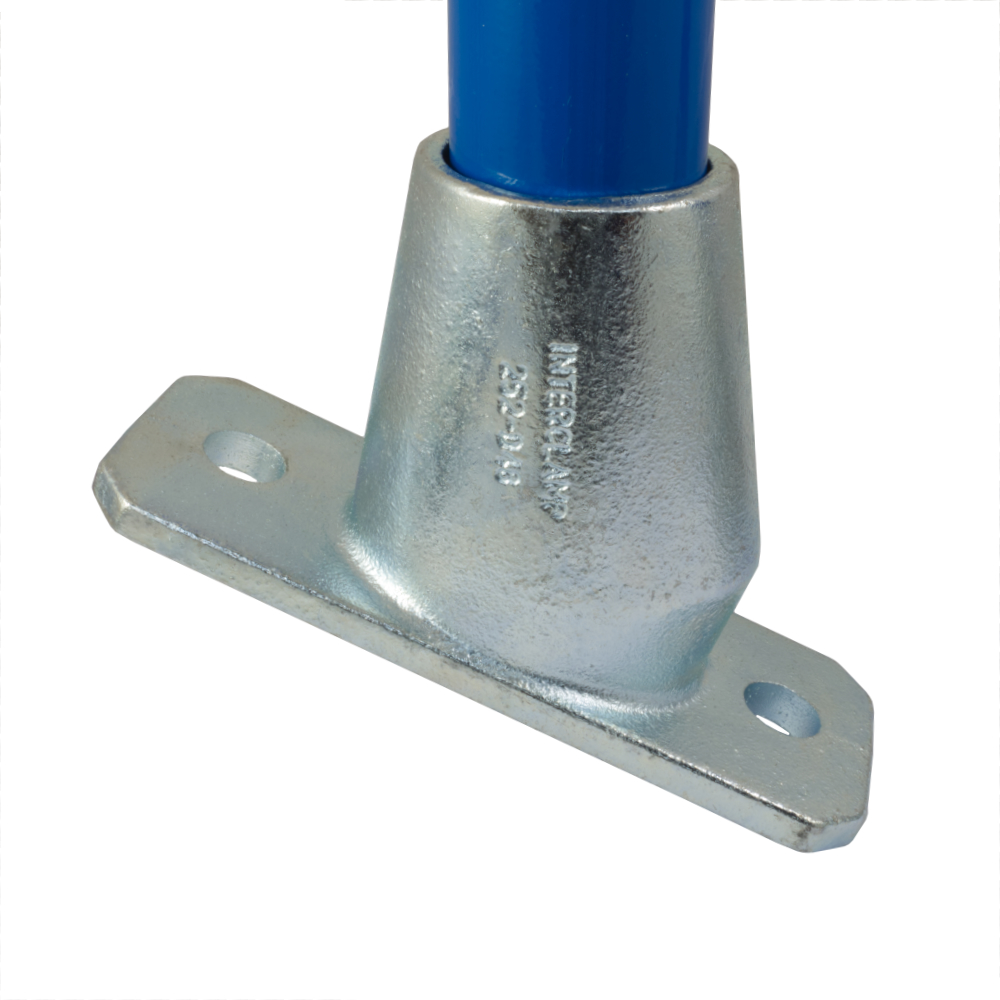

Fußplatte für Hanglagen mit einer Neigung zwischen 11° und 29°. Da die Befestigungslöcher in der Basis nicht in Einklang mit der angelegten Last befestigt werden können, wird diese Fußplatte nur für leichte Lasten oder Strukturen empfohlen, die aufgrund ihrer Gestaltung ausreichend stabilisiert werden. Für größere Belastungen wird Model 132 empfohlen, wobei das Standrohr zum erforderlichen Winkel gebogen wird.
Befestigungsbohrung ideal dimensioniert, wodurch sowohl mechanische als auch chemische Verankerungen möglich sind.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 252 - Fußplatte 11° bis 29° Neigung Rohrverbinder
Dimensions Image 2 - 252 - Fußplatte 11° bis 29° Neigung Rohrverbinder
Dimensions Image 3 - 252 - Fußplatte 11° bis 29° Neigung Rohrverbinder
Größe a (mm) b (mm) c (mm) Gewicht (Kg) VPE* GTIN / EAN No
  D48   172   65   126   1.22   20   5060511022583

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
