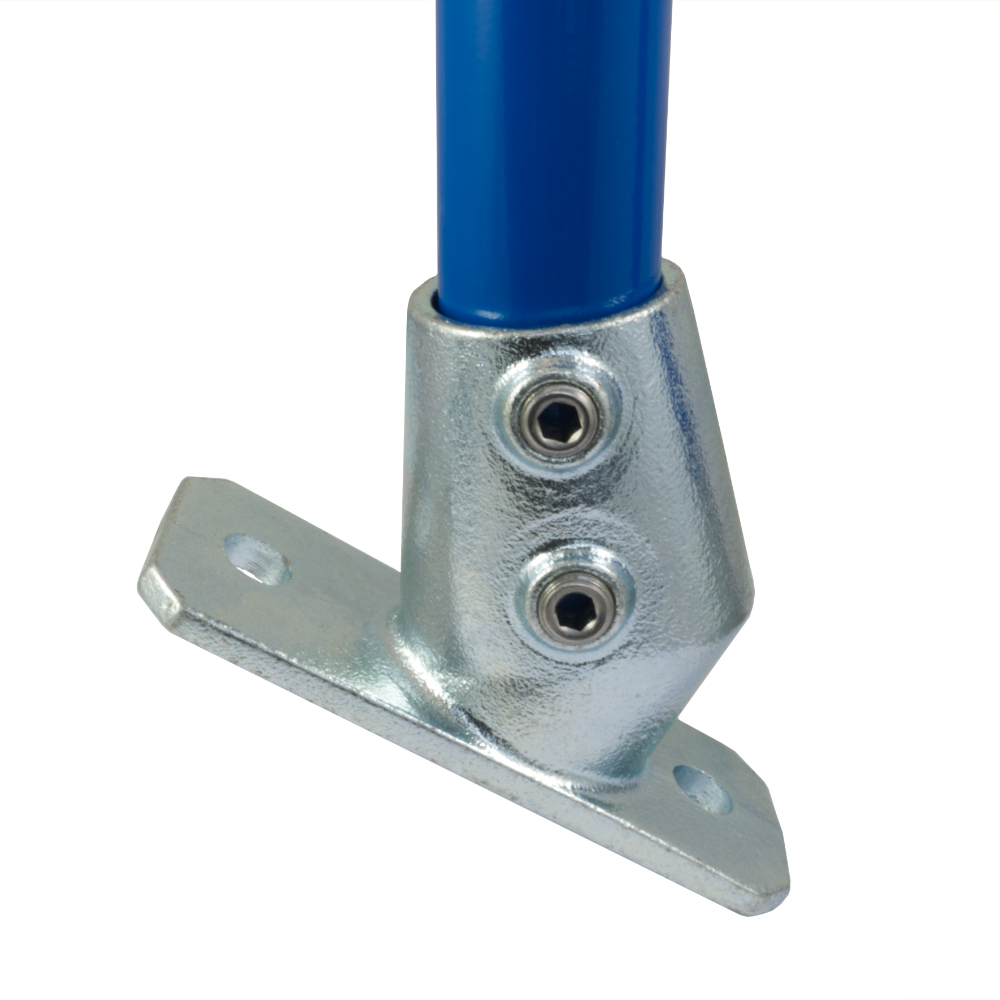

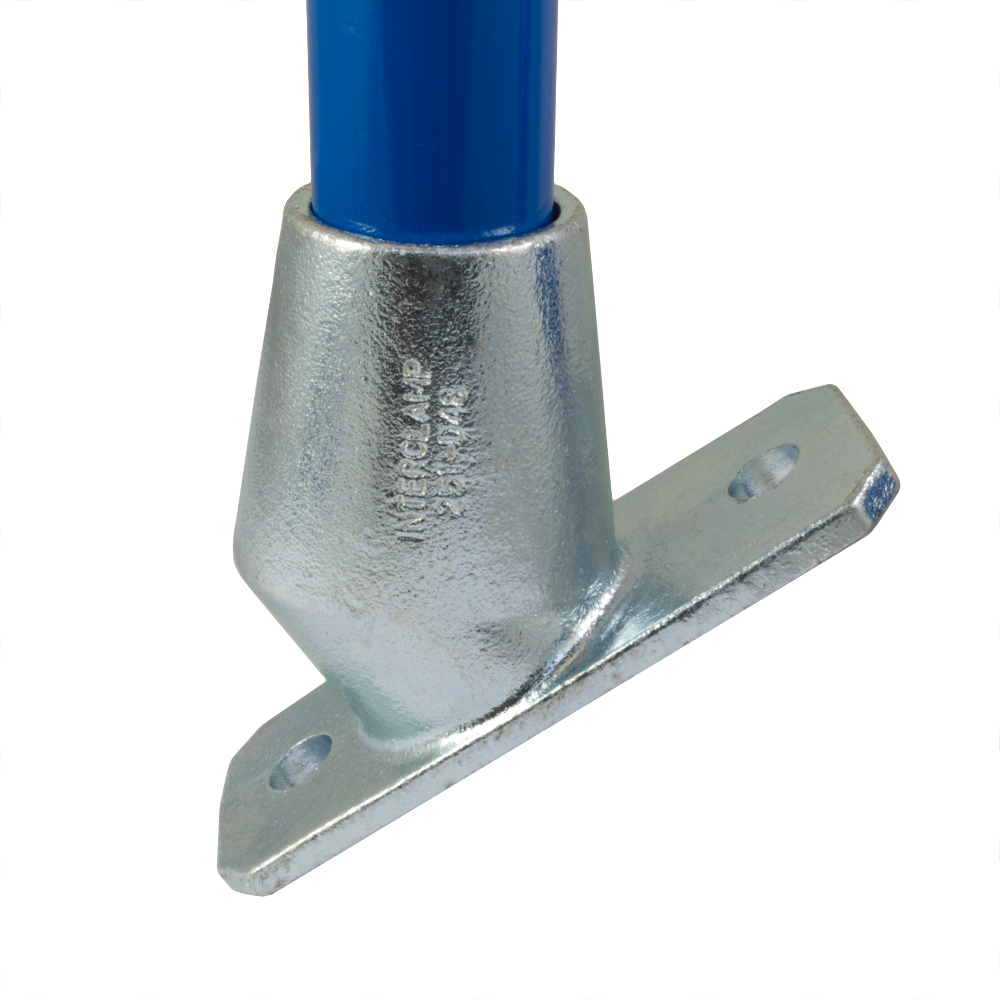

251 - Fußplatte 30° bis 45° Neigung Rohrverbinder
Fußplatte für Hanglagen mit einer Neigung zwischen 30° und 45°. Da die Befestigungslöcher in der Basis nicht in Einklang mit der angelegten Last befestigt werden können, wird diese Fußplatte nur für leichte Lasten oder Strukturen empfohlen, die aufgrund ihrer Gestaltung ausreichend stabilisiert werden. Für größere Belastungen wird Model 132 empfohlen, wobei das Standrohr zum erforderlichen Winkel gebogen wird.
Befestigungsbohrung ideal dimensioniert, wodurch sowohl mechanische als auch chemische Verankerungen möglich sind.
Produktdaten und Abmessungen
| Größe | a (mm) | b (mm) | c (mm) | Gewicht (kg) | VPE* | Part No |
| B34 | 172 | 65 | 126 | 1.05 | 24 | 251-B34 |
| C42 | 172 | 65 | 126 | 1.23 | 20 | 251-C42 |
| D48 | 172 | 65 | 126 | 1.30 | 22 | 251-D48 |
*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.
Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.
Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
