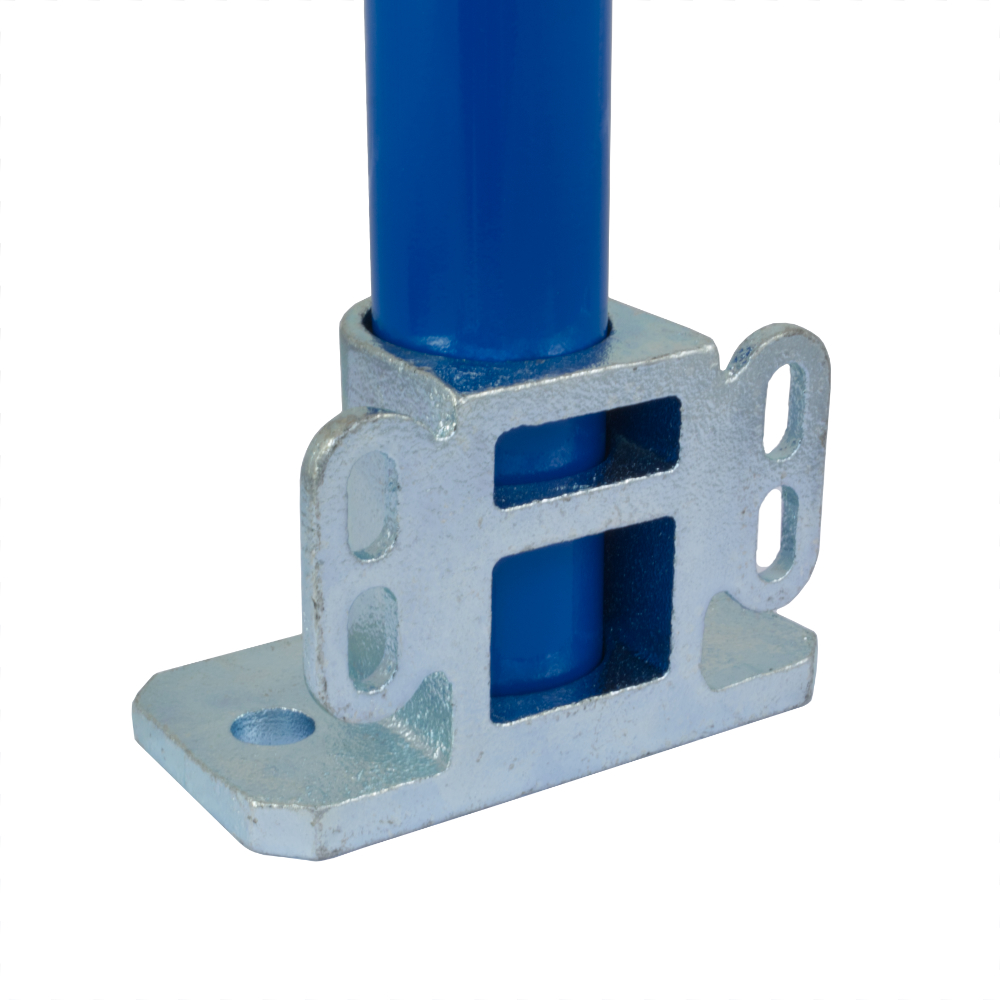

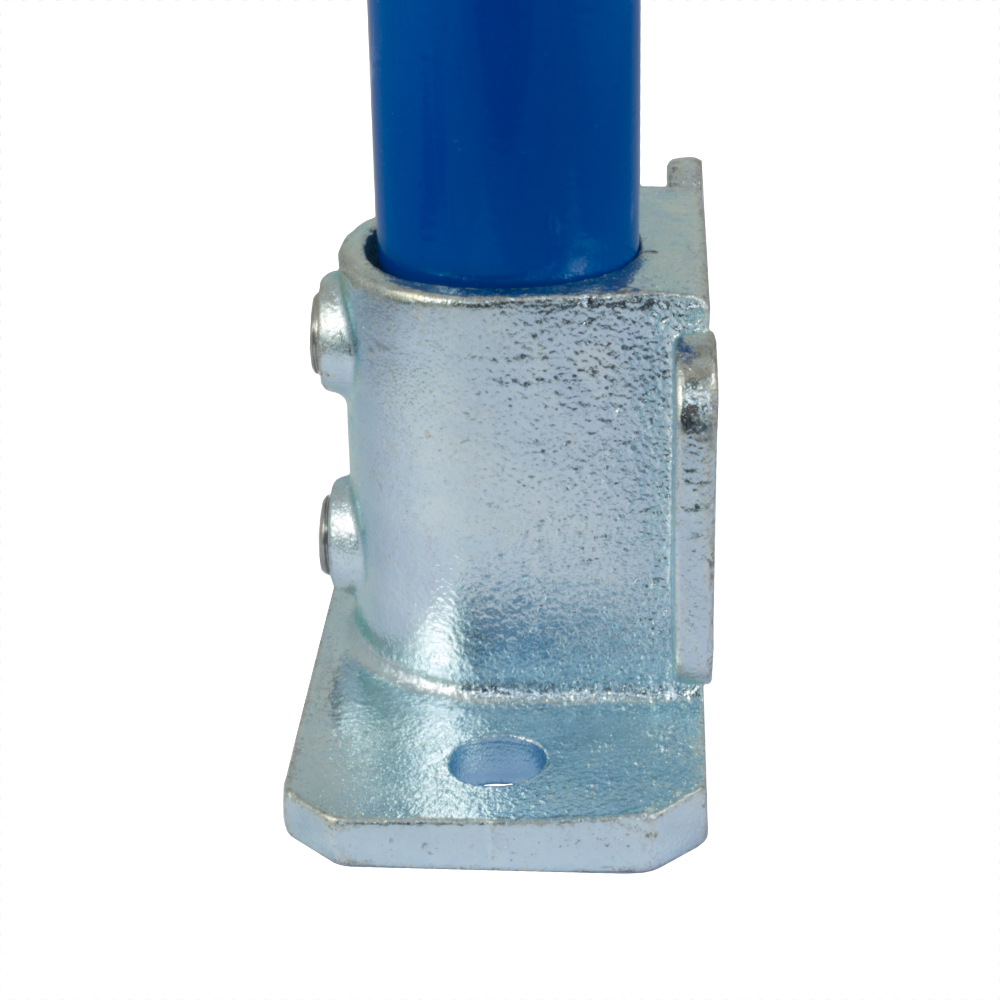

242 - Bodenflansch mit Fußleistenbefestigung Rohrverbinder

242 - Bodenflansch mit Fußleistenbefestigung Rohrverbinder

Für eine stabile Befestigung von Geländern und Rohrkonstruktionen mit der zusätzlichen Möglichkeit zur Montage einer Fußleiste.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 242 - Bodenflansch mit Fußleistenbefestigung Rohrverbinder
Dimensions Image 2 - 242 - Bodenflansch mit Fußleistenbefestigung Rohrverbinder
Größe a (mm) b (mm) c (mm) d (mm) e (mm) Gewicht (Kg) VPE* GTIN / EAN No
  C42   100   90   102   75   145   1.51   18   5060511022491
  D48   100   90   102   75   145   1.48   13   5060511022507

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
