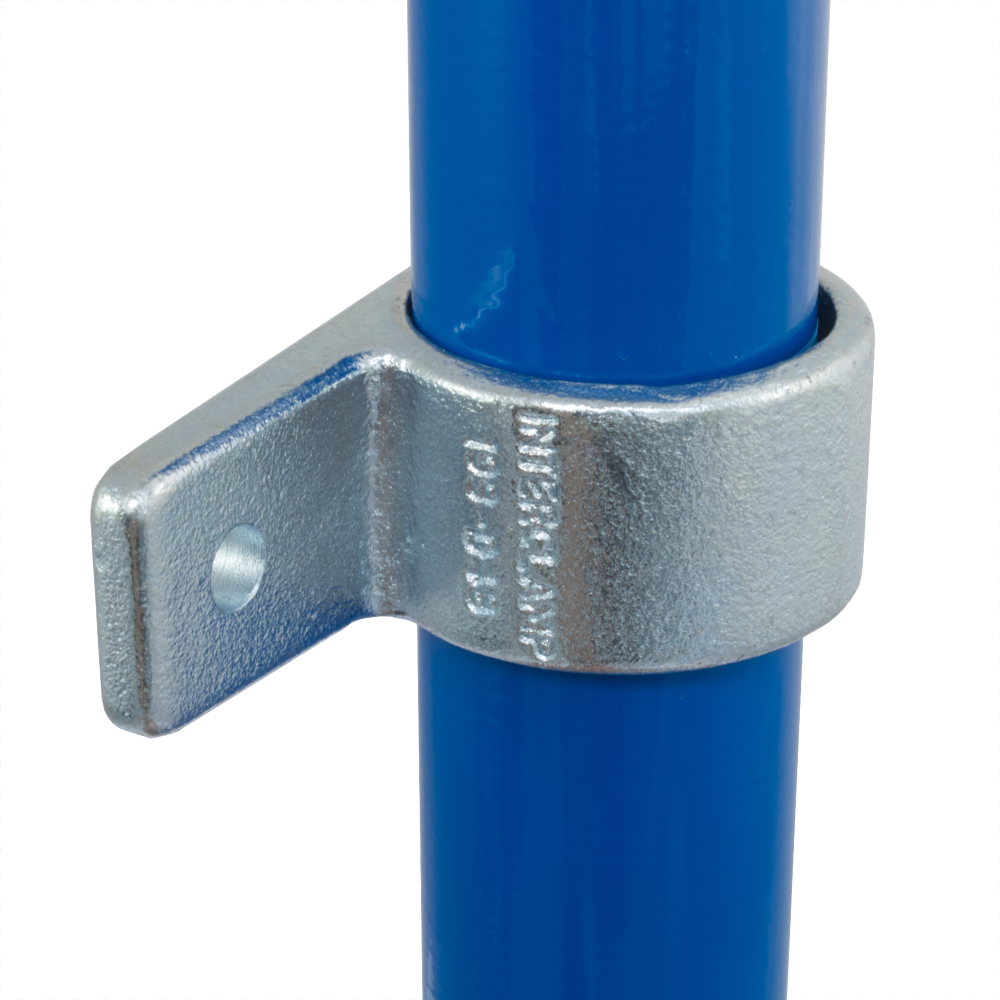

199 - Befestigungsring mit Flansch 1 Bohrung Rohrverbinder
Befestigungsring mit Flansch für ein durchgehendes Rohr mit einem Montageloch. Befestigung diverser Bauteile. Befestigungsbohrung ideal dimensioniert, wodurch sowohl mechanische als auch chemische Verankerungen möglich sind.
Produktdaten und Abmessungen
| Größe | a (mm) | b (mm) | Gewicht (kg) | VPE* | Part No |
| B34 | 60 | 43 | 0.24 | 192 | 199-B34 |
| C42 | 66 | 48 | 0.31 | 144 | 199-C42 |
| D48 | 70 | 52 | 0.34 | 100 | 199-D48 |
*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.
Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.
Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
