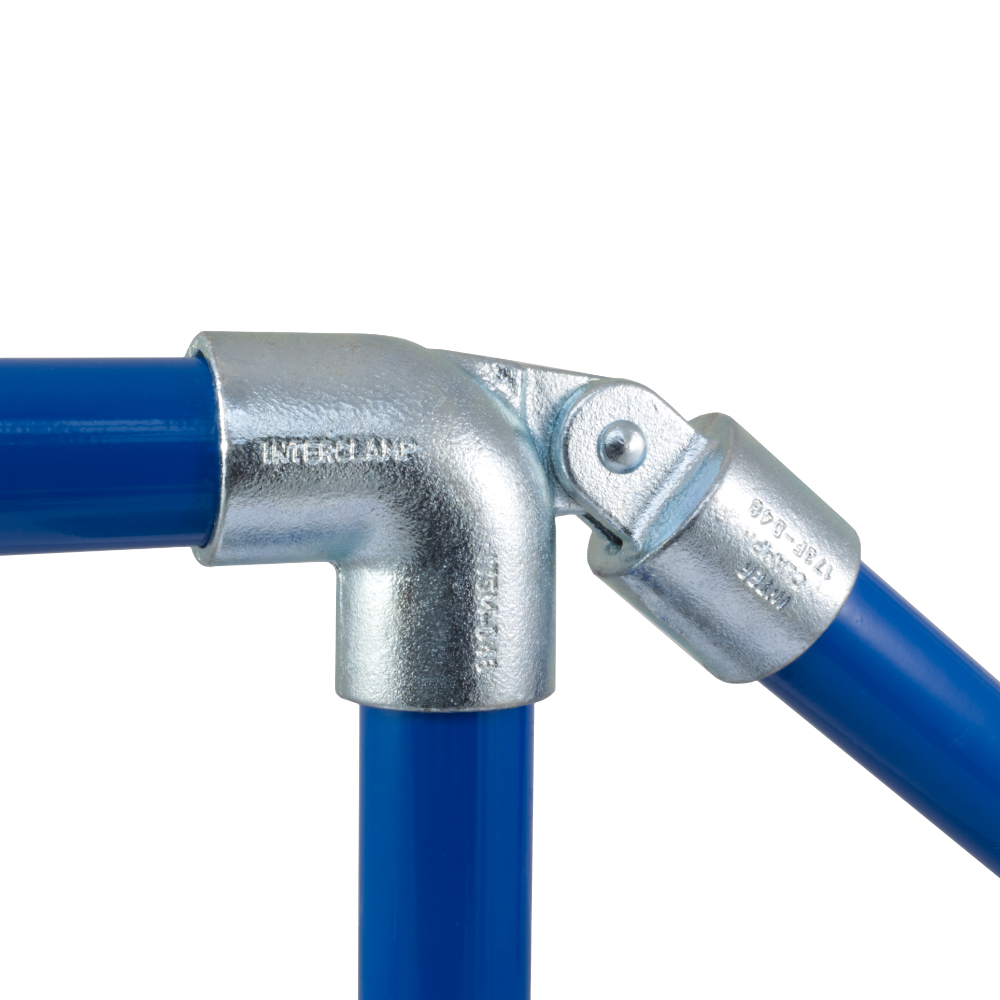

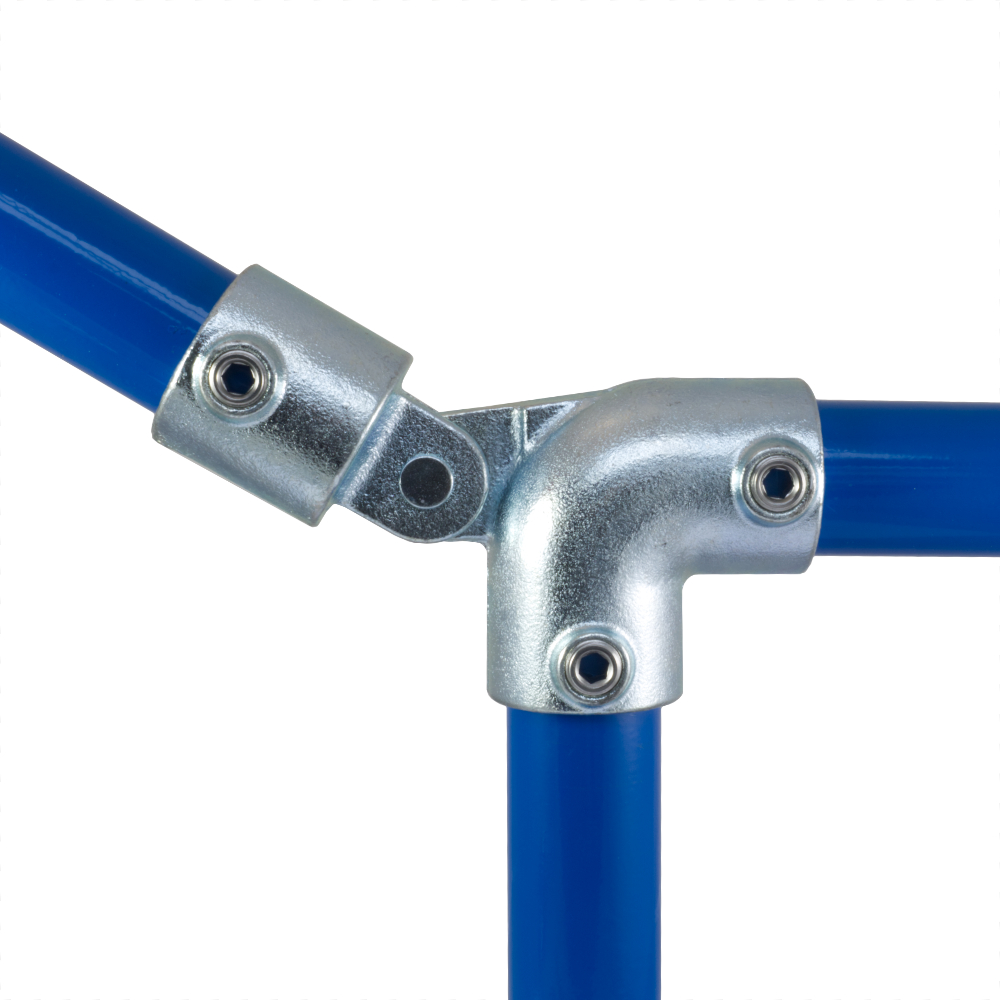

175 - Bogen 90° mit Gelenkhalter Rohrverbinder

Eine 90°-Eckverbindung kombiniert mit einem beweglichen Gelenkhalter. Häufige Anwendung für einen Abschluss von Treppengeländern. Verbinderbauteile sind genietet, jedoch auch als Artikel 175M und 173F separat beziehbar. ACHTUNG: Um eine ausreichende Stabilität zu erreichen, darf eine Konstruktion nicht nur aus Schwenkgelenkhalter-Verbinderstücken gebaut werden.

Produktdaten und Abmessungen

Größe a (mm) b (mm) c (mm) Gewicht (kg) VPE* Part No
  D48   68   117   77   1.49   16   175-D48

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
