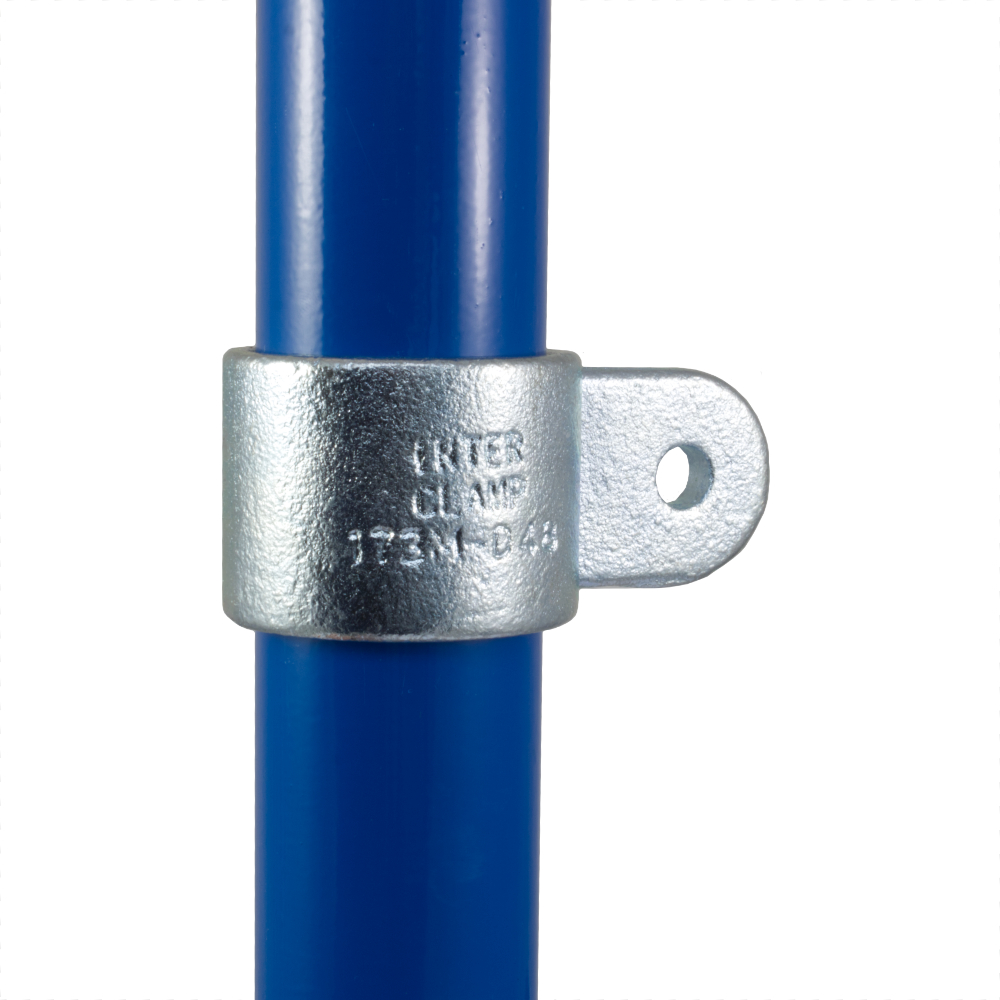

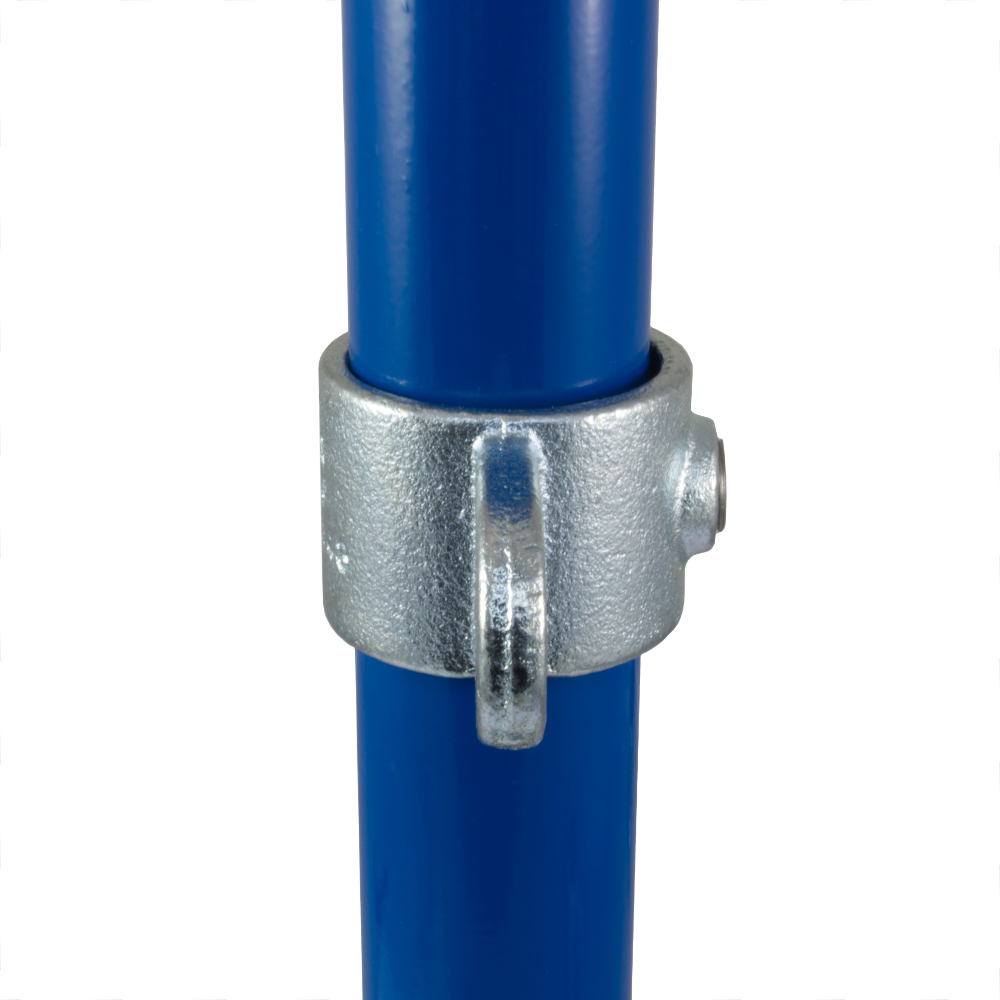

173M - Gelenkauge einfach Rohrverbinder

173M - Gelenkauge einfach Rohrverbinder

Gelenkauge einfach, welches auch bereits zusammen mit 173F vormontiert als Typ 173 geliefert werden kann. Abhängig von den Lastanforderungen, kann dieser Verbinder ebenfalls zur Befestigung von flachem Holz, Kunststoff oder ähnl. Platten verwendet werden. Das Rohr kann im Verbinder nicht mit einem zweiten Rohr verbunden werden.

Warnung: für eine ausreichende Stabilität sollten Konstruktionen nicht nur aus Gelenkstückverbindern gebaut werden.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 173M - Gelenkauge einfach Rohrverbinder
Dimensions Image 2 - 173M - Gelenkauge einfach Rohrverbinder
Größe b (mm) Gewicht (Kg) VPE* GTIN / EAN No
  A27   40   0.22   180   5060511022132
  B34   43.5   0.26   150   5060511022149
  C42   48   0.33   105   5060511022156
  D48   53   0.36   84   5060511022163
  E60   60   0.51   42   5060511022170

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
