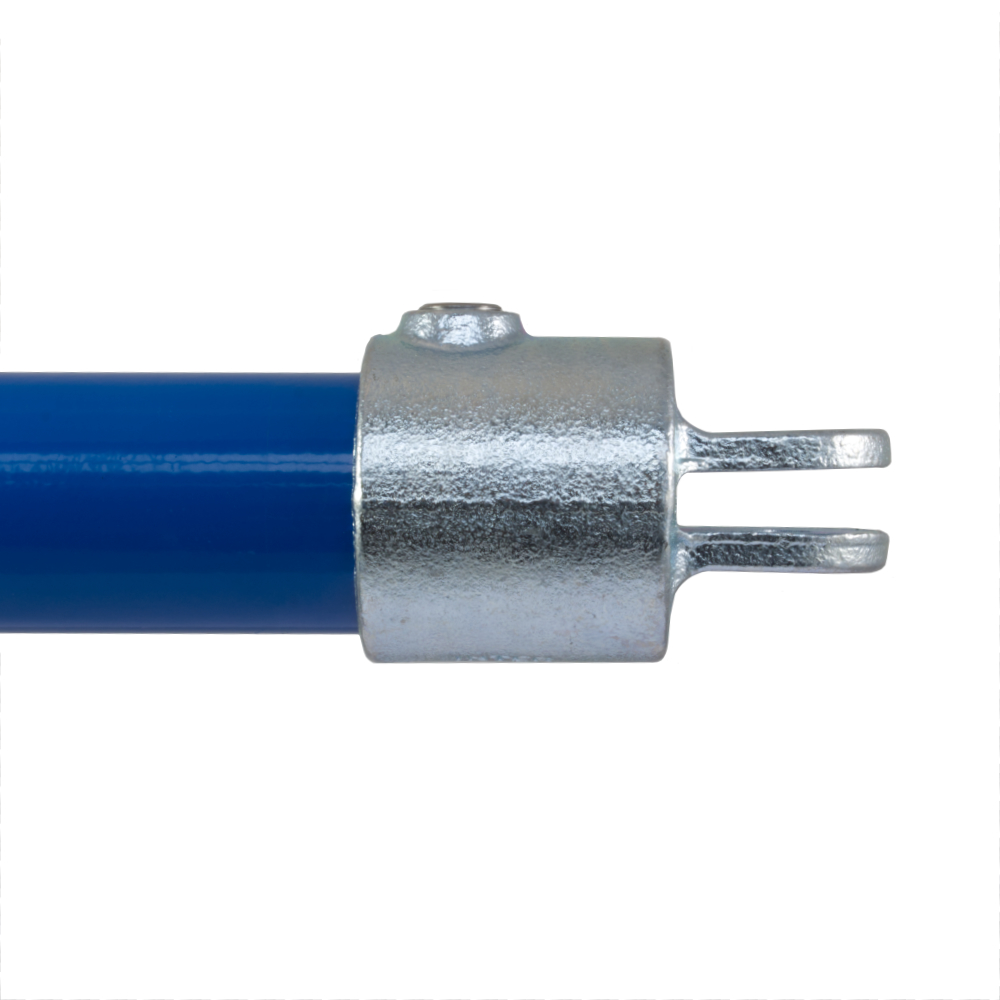

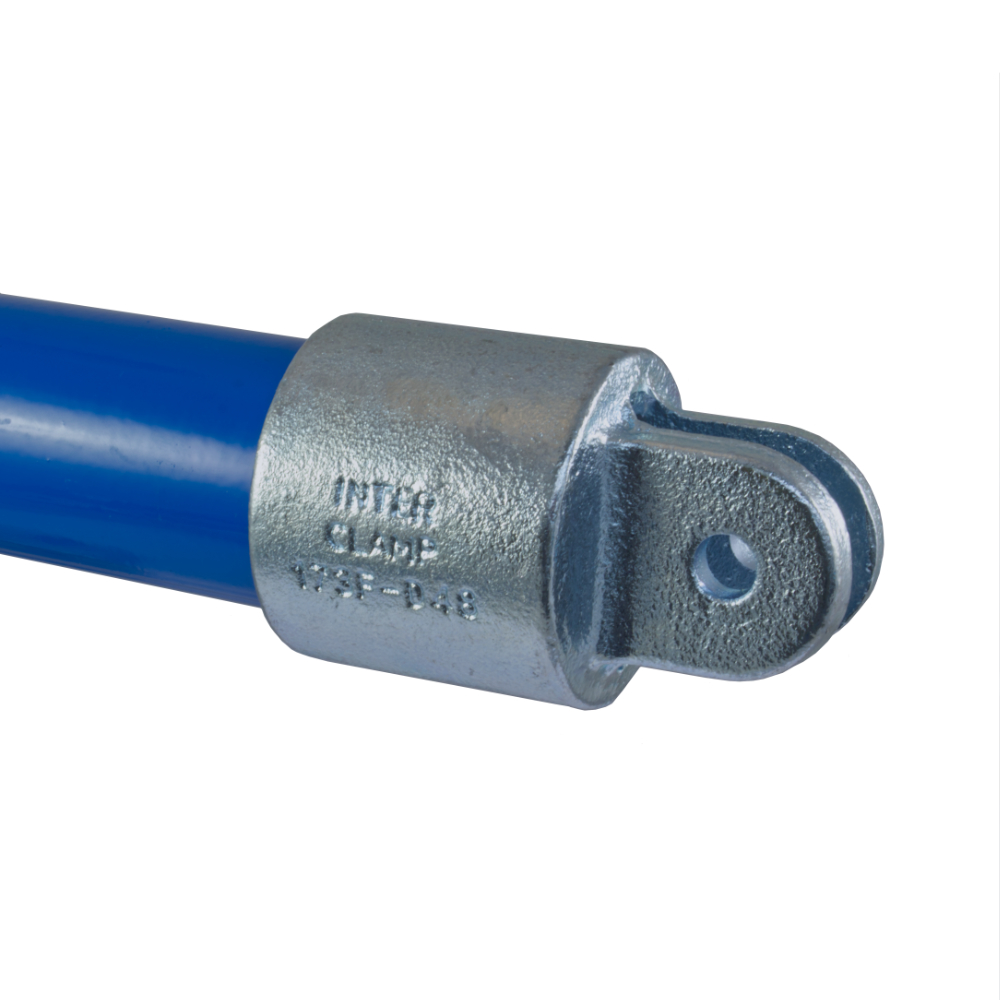

173F - Gelenkhalter Rohrverbinder

173F - Gelenkhalter Rohrverbinder

Beweglicher Gelenkhalter für einen großen Anwendungsbereich. Kann auch mit weiteren Rohrverbinderstücken bereits vormontiert geliefert werden (z.B. Typ 167, 168, 169 und 173).

Warnung: für eine ausreichende Stabilität sollten Konstruktionen nicht nur aus Gelenkstückverbindern gebaut werden.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 173F - Gelenkhalter Rohrverbinder
Dimensions Image 2 - 173F - Gelenkhalter Rohrverbinder
Größe a (mm) b (mm) Gewicht (Kg) VPE* GTIN / EAN No
  A27   61   38   0.27   143   5060511022088
  B34   61   38   0.36   108   5060511022095
  C42   69   46   0.44   64   5060511022101
  D48   77   55   0.50   60   5060511022118
  E60   89   65   0.80   42   5060511022125

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
