173 - Gelenkstück einfach Rohrverbinder

173 - Gelenkstück einfach Rohrverbinder

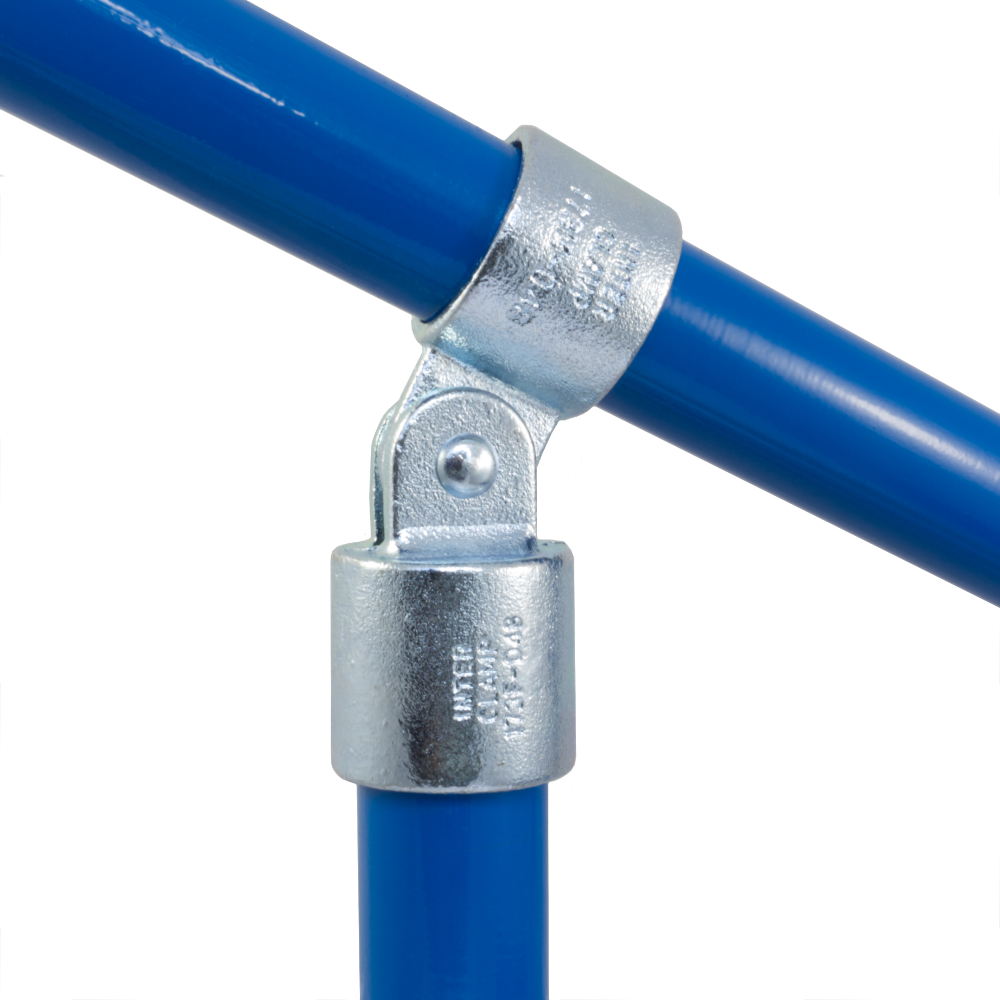

Ein beweglicher Gelenkverbinder, geeignet für schwierige Anwendungsbereiche, bei denen ein schwieriger Winkel mit Winkelrohrverbindern nicht erreicht werden kann. Das durchgehende Rohr (geneigt in der Abbildung) kann im Verbinder nicht mit einem weiteren Rohr verbunden werden. Das Produkt ist vernietet, jedoch können die Bauteile auch einzeln als 173M und 173F bereitgestellt werden.

Warnung: für eine ausreichende Stabilität sollten Konstruktionen nicht nur aus Gelenkstückverbindern gebaut werden.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 173 - Gelenkstück einfach Rohrverbinder
Dimensions Image 2 - 173 - Gelenkstück einfach Rohrverbinder
Größe a (mm) b (mm) Gewicht (Kg) VPE* GTIN / EAN No
  A27   61   106   0.49   75   5060511022033
  B34   61   104.5   0.64   64   5060511022040
  C42   69   117   0.79   42   5060511022057
  D48   77   130   0.89   26   5060511022064
  E60   89   152   1.33   18   5060511022071

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
