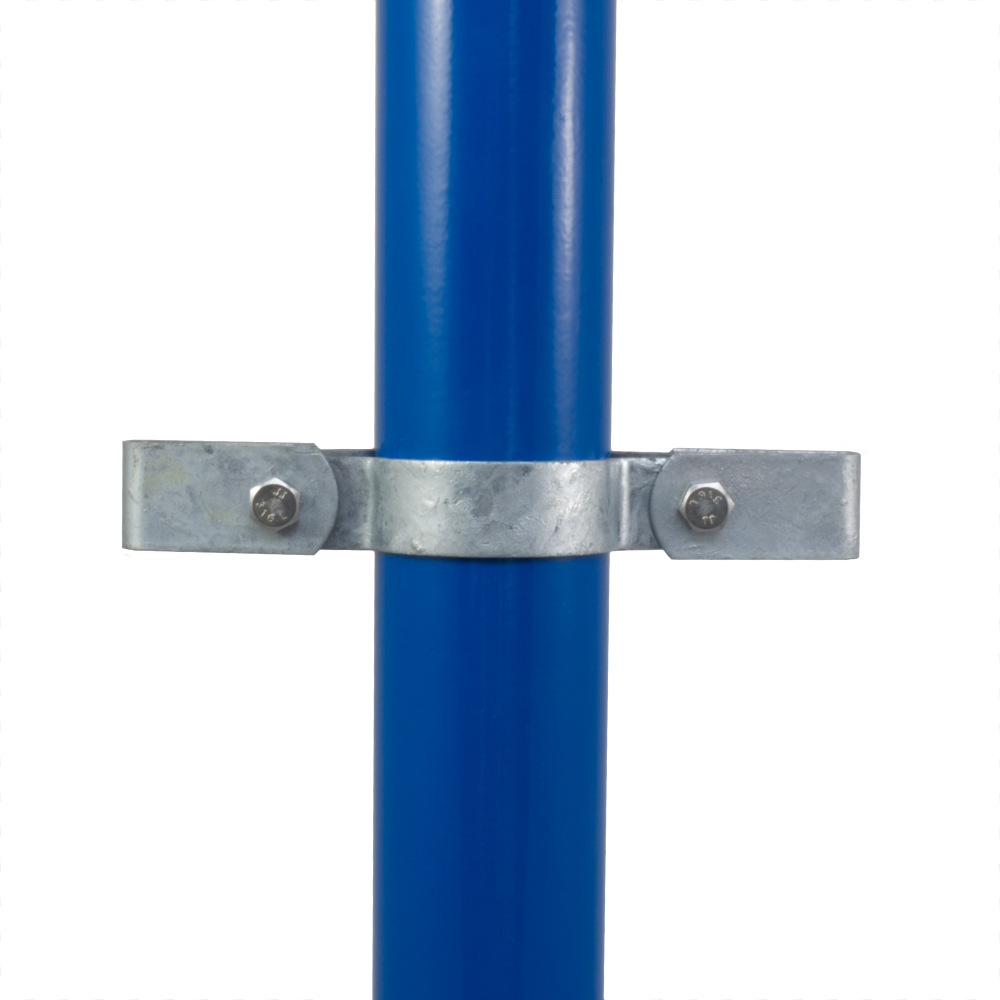

171 - Gitterhalter doppelt Rohrverbinder

Befestigung von Gittern an zwei Seiten von einem Rohr mit einer Klemmstärke bis 8mm. Gefertigt aus Stahl. Für eine einseitige Befestigung benutzen Sie bitte Rohrverbinder 170.

Zur Befestigung von Maschendraht-Paneelen an beiden Seiten vom Rohr. Für einseitige Gitterhalter benutzen Sie bitte Typ 170. Das Fitting kann ebenfalls ohne die kleinen Rückstücke benutzt werden, wodurch Bögen oder Blech(schilder) befestigt werden können. Zusammenfügen von zwei Rohren im Verbinder nicht möglich.

NB: Dieser Artikel ist hergestellt aus Stahl und nicht aus Temperguss. Die Bolzen sind hierbei glanzverzinkt. Gefertigt mit einer Klemmstärke bis 8mm.



Produktdaten und Abmessungen

Größe a (mm) b (mm) Gewicht (kg) VPE* Part No
  A27   50 - 64   24 - 38   0.11   160   171-A27
  B34   54 - 64   28 - 38   0.11   260   171-B34
  C42   60 - 70   34 - 44   0.11   240   171-C42
  D48   62 - 72   34 - 44   0.12   240   17-D48
  E60   70 - 80   45 - 55   0.14   130   171-E60

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
