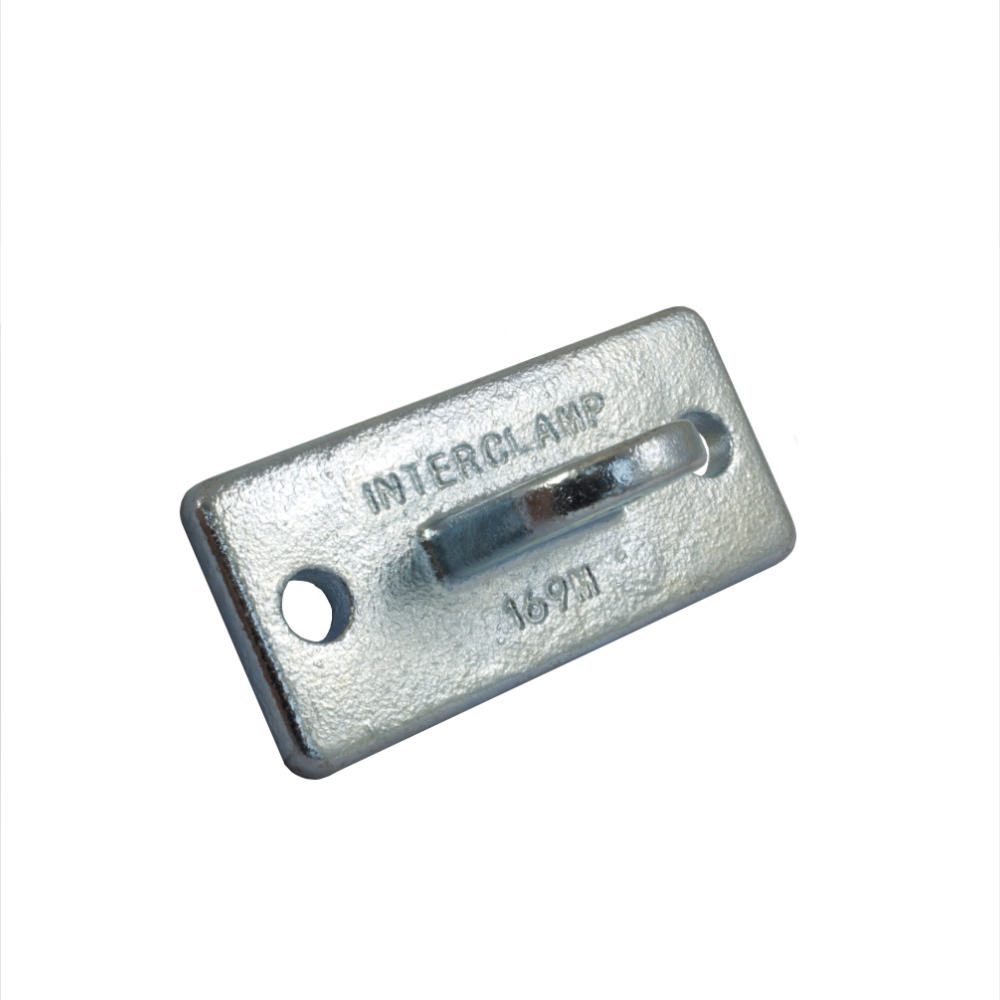

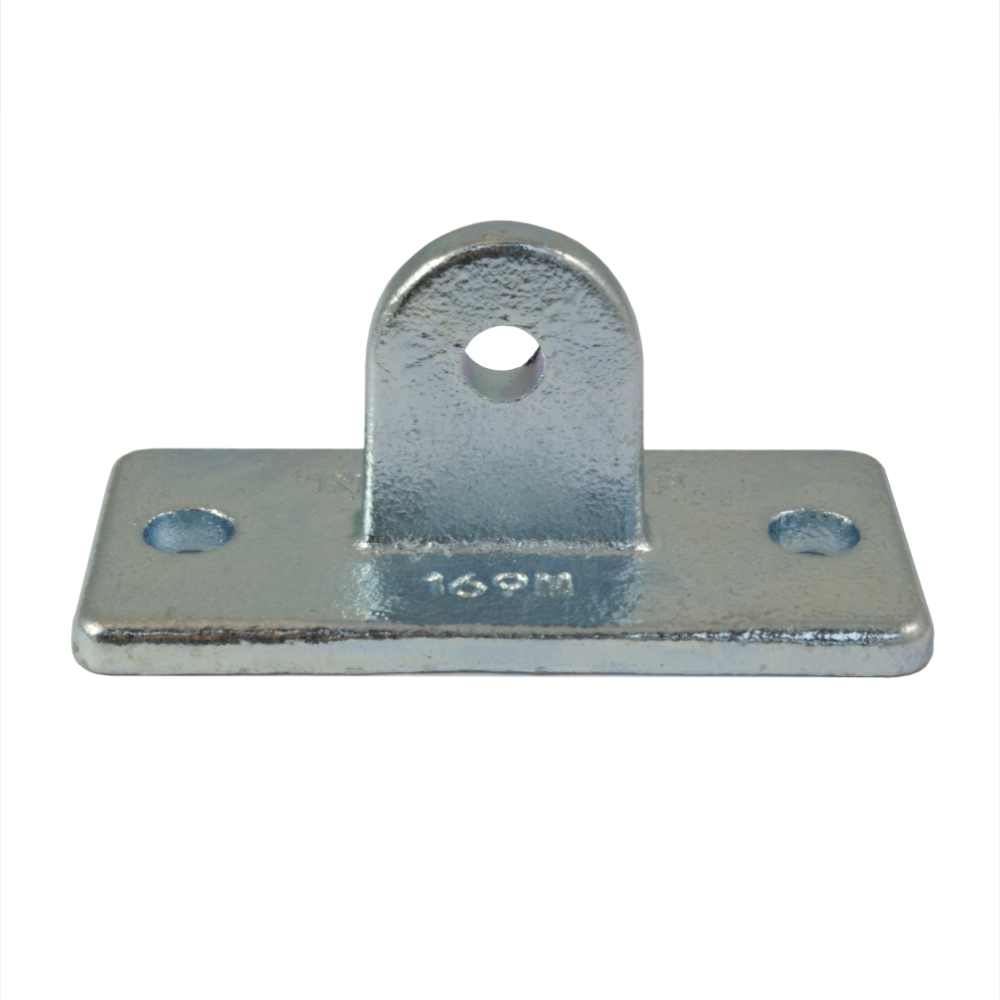

169M - Gelenkfußhalter Rohrverbinder

169M - Gelenkfußhalter Rohrverbinder

Ein beweglicher Gelenkverbinder, sehr gut verwendbar zur Wandbefestigung von abgewinkelten Rohren et cetera. Befestigungsbohrungen ideal dimensioniert, sodass sowohl mechanische als auch chemische Verankerungen möglich sind, die wir auf Anfrage anbieten können. NB: Dieser Verbinder ist nur in einer Größe erhältlich, passt jedoch auf alle Größen von Typ 173F.

Warnung: für eine ausreichende Stabilität sollten Konstruktionen nicht nur aus Gelenkstückverbindern gebaut werden.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 169M - Gelenkfußhalter Rohrverbinder
Dimensions Image 2 - 169M - Gelenkfußhalter Rohrverbinder
Größe b (mm) c (mm) d (mm) Hole Dia (mm) Gewicht (Kg) VPE* GTIN / EAN No
  -   112   85   32   11   0.37   100   5060511021906

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
