168M - Gelenkauge doppelt 90° Rohrverbinder

168M - Gelenkauge doppelt 90° Rohrverbinder

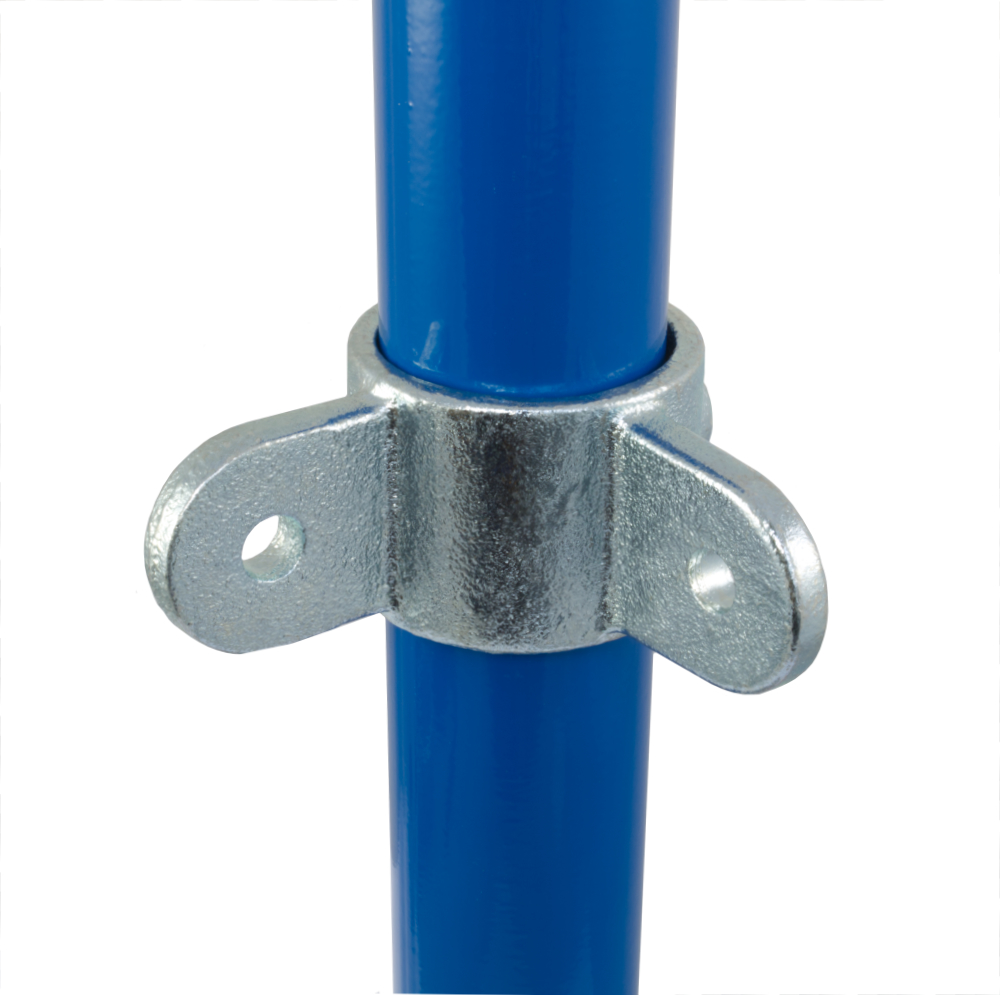

Gelenkauge doppelt 90°. Das durchgehende Rohr kann im Verbinder nicht mit einem zweiten Rohr verbunden werden.

Warnung: für eine ausreichende Stabilität sollten Konstruktionen nicht nur aus Gelenkstückverbindern gebaut werden.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 168M - Gelenkauge doppelt 90° Rohrverbinder
Dimensions Image 2 - 168M - Gelenkauge doppelt 90° Rohrverbinder
Größe a (mm) Gewicht (Kg) VPE* GTIN / EAN No
  A27   40   0.30   80   5060511021807
  B34   43.5   0.34   100   5060511021814
  C42   48   0.42   72   5060511021821
  D48   53   0.45   72   5060511021838
  E60   62   0.61   36   5060511021845

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
