168 - Eck-Gelenkstück doppelt 90° Rohrverbinder

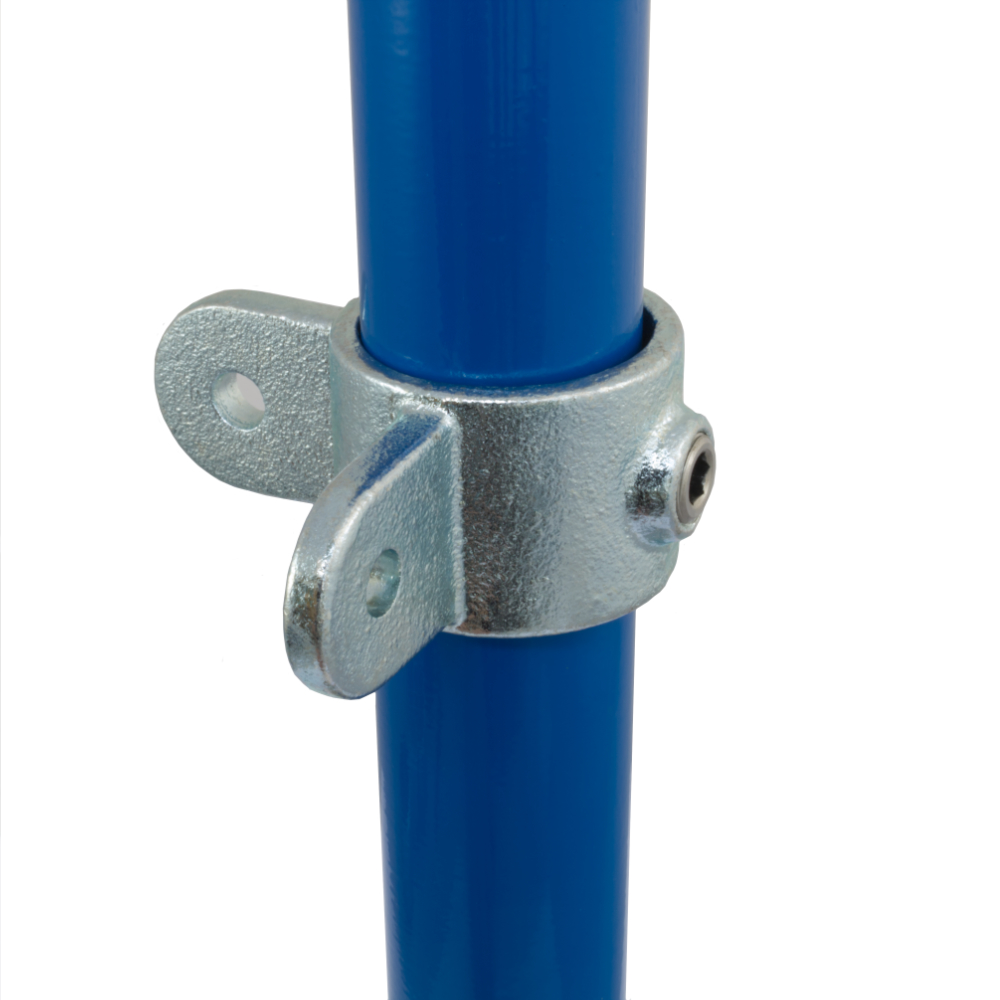

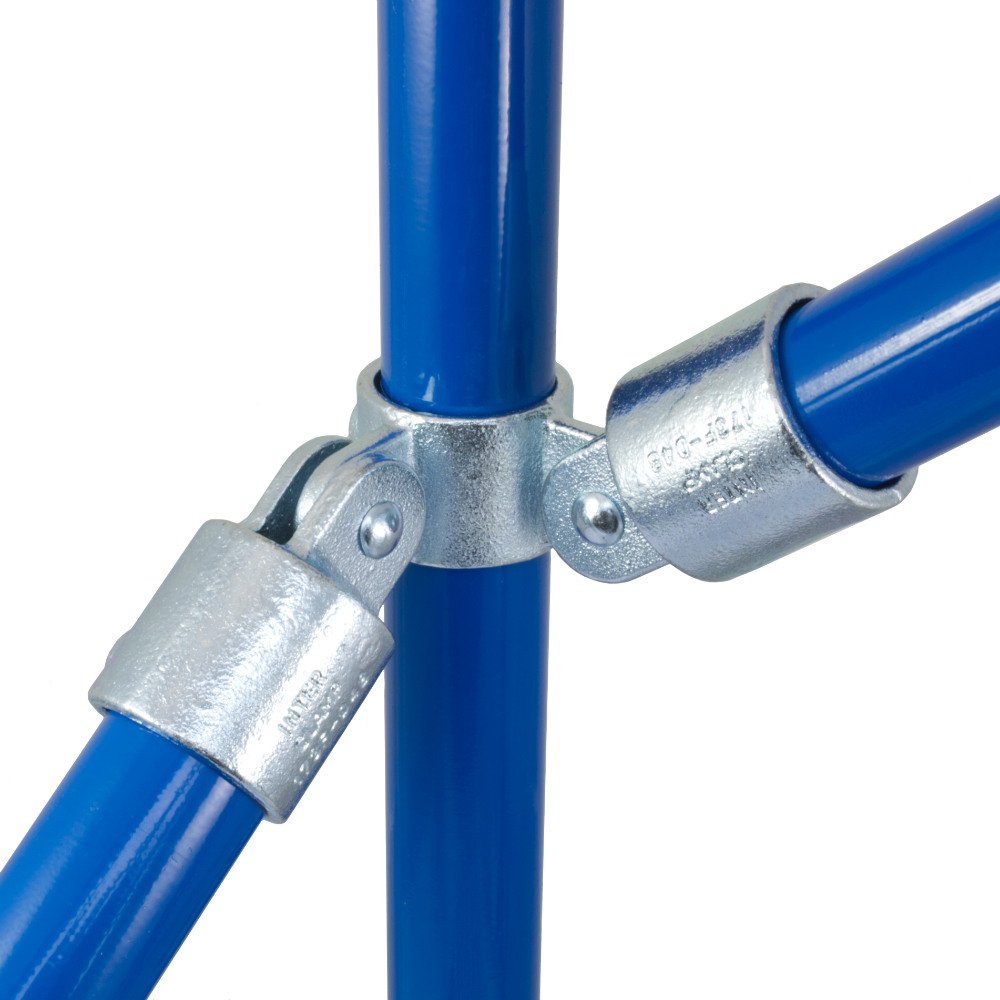

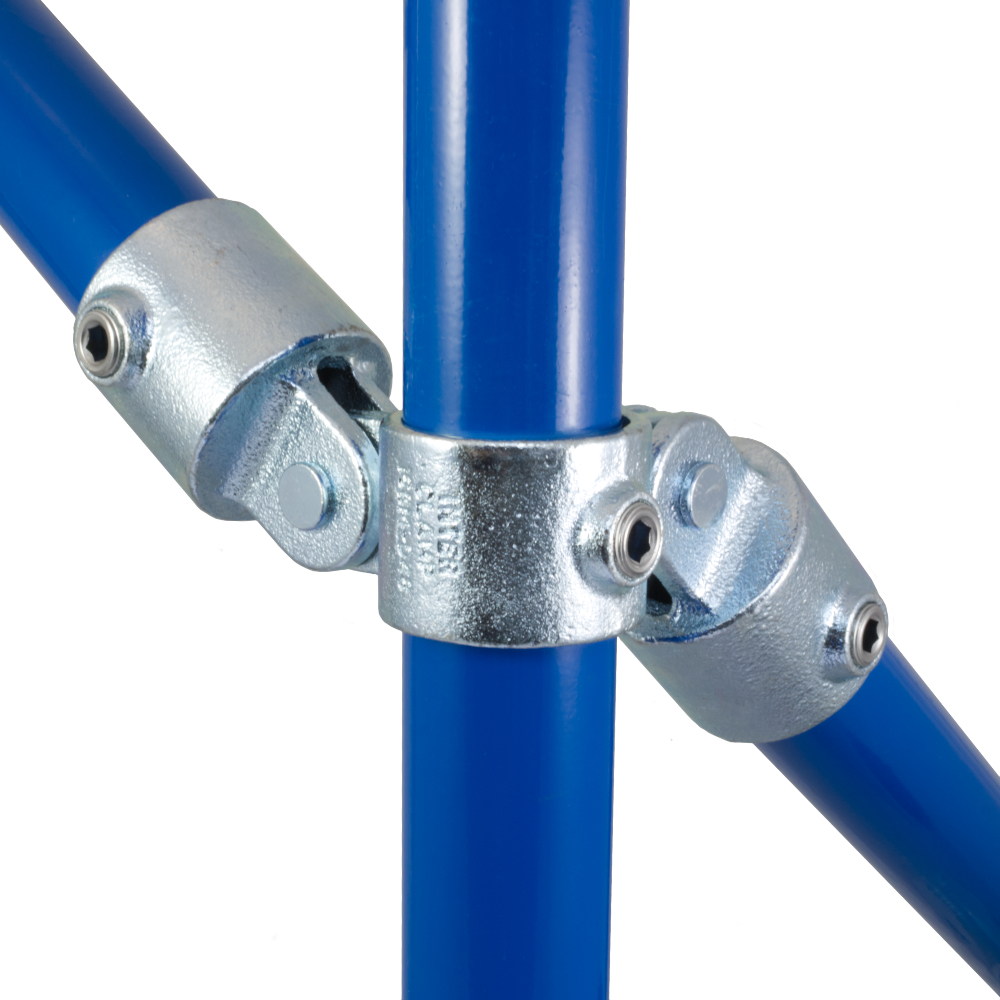

Ein beweglicher Eck-Gelenkverbinder, geeignet für schwierige Anwendungsbereiche, bei denen ein Winkel mit Winkelrohrverbindern nicht erreicht werden kann. Das Bauteil ist vernietet, jedoch können die Bauteile auch einzeln als 167M und 2 x 173F bereitgestellt werden. Das durchgehende Rohr (vertikal in der Abbildung) kann im Verbinder nicht mit einem zweiten Rohr verbunden werden.

Warnung: für eine ausreichende Stabilität sollten Konstruktionen nicht nur aus Gelenkstückverbindern gebaut werden.



Produktdaten und Abmessungen

Größe a (mm) Gewicht (kg) VPE* Part No
  A27   101   0.89   36   168-A27
  B34   104.5   1.07   25   168-B34
  C42   117   1.39   25   168-C42
  D48   130   1.53   18   168-D48
  E60   149   2.32   10   168-E60
