167M - Gelenkauge doppelt Rohrverbinder

167M - Gelenkauge doppelt Rohrverbinder

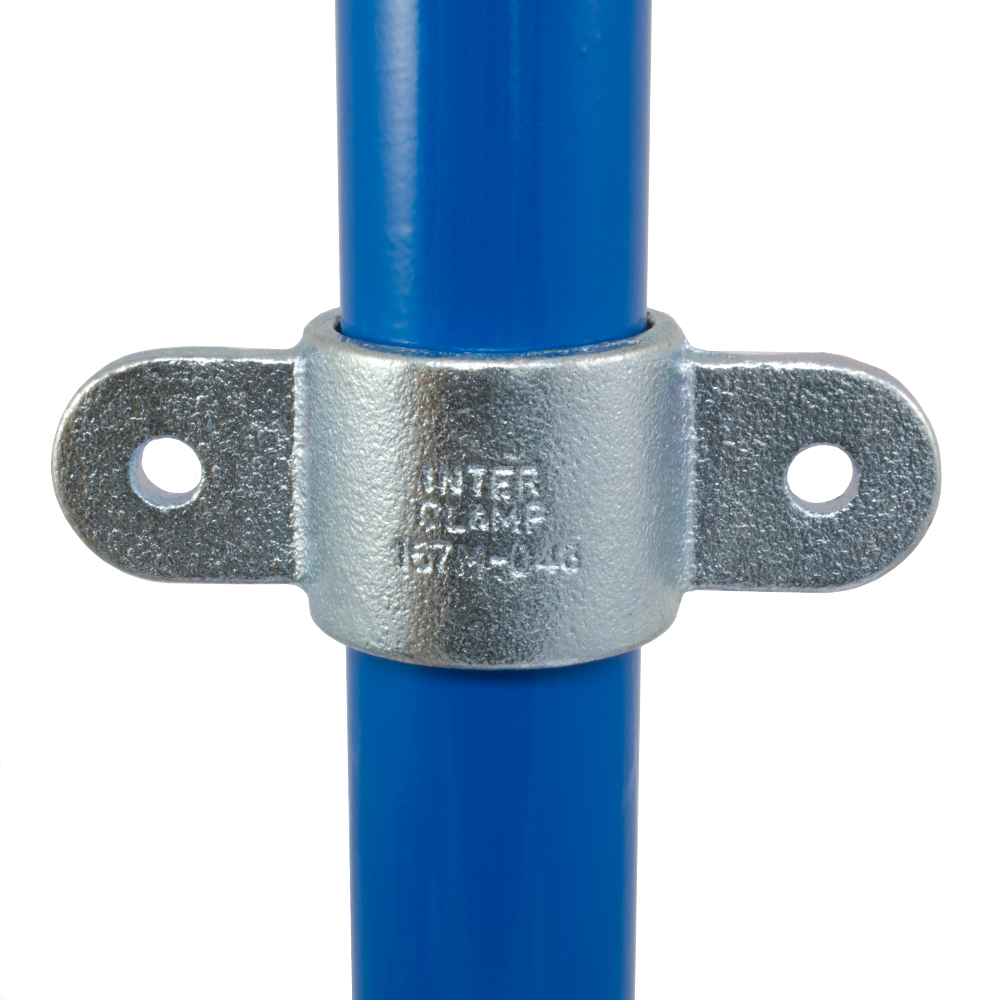

Gelenkauge doppelt 90°. Das durchgehende Rohr kann im Verbinder nicht mit einem zweiten Rohr verbunden werden.

Warnung: für eine ausreichende Stabilität sollten Konstruktionen nicht nur aus Gelenkstückverbindern gebaut werden.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

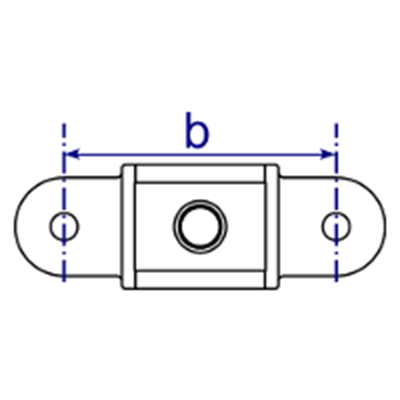

Dimensions Image 1 - 167M - Gelenkauge doppelt Rohrverbinder
Dimensions Image 2 - 167M - Gelenkauge doppelt Rohrverbinder
Größe b (mm) Gewicht (Kg) VPE* GTIN / EAN No
  A27   80   0.29   123   5060511021708
  B34   84   0.35   97   5060511021715
  C42   95   0.41   84   5060511021722
  D48   105   0.46   60   5060511021739
  E60   124   0.63   36   5060511021746

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
