167 - Gelenkstück doppelt Rohrverbinder

167 - Gelenkstück doppelt Rohrverbinder

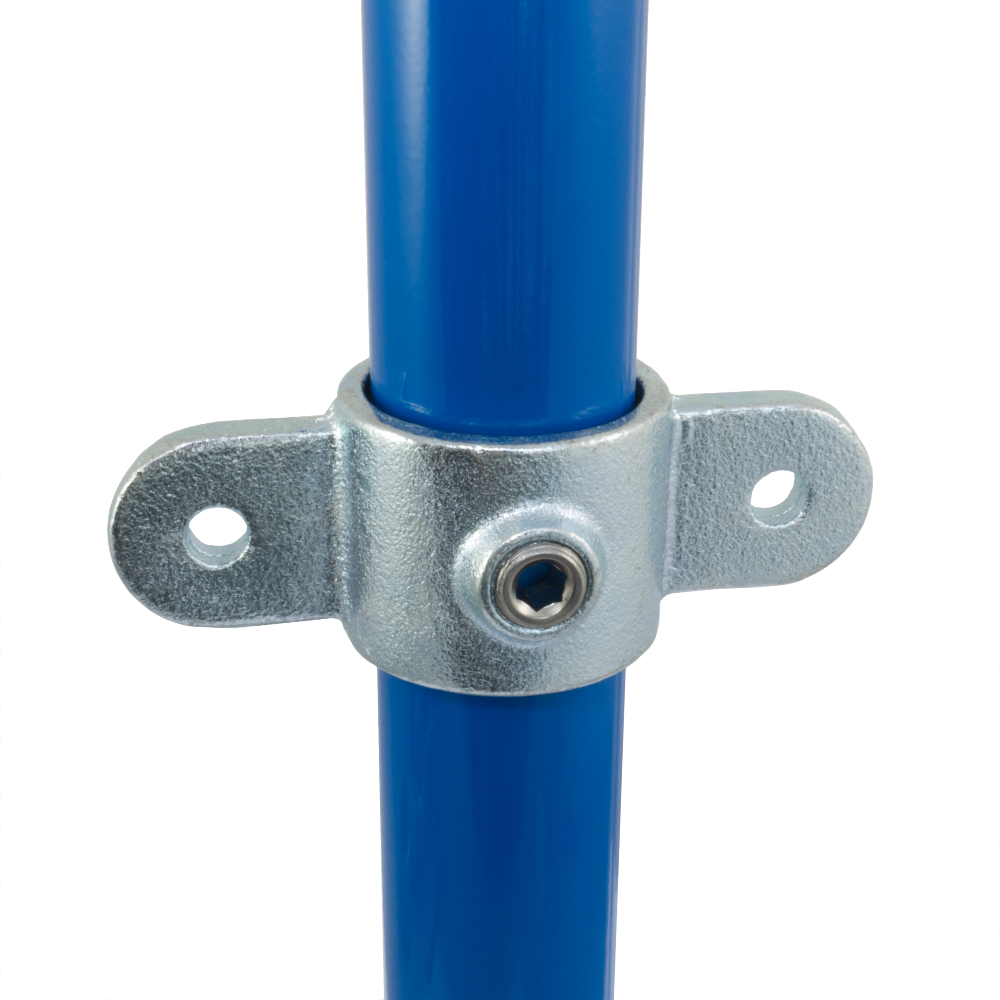

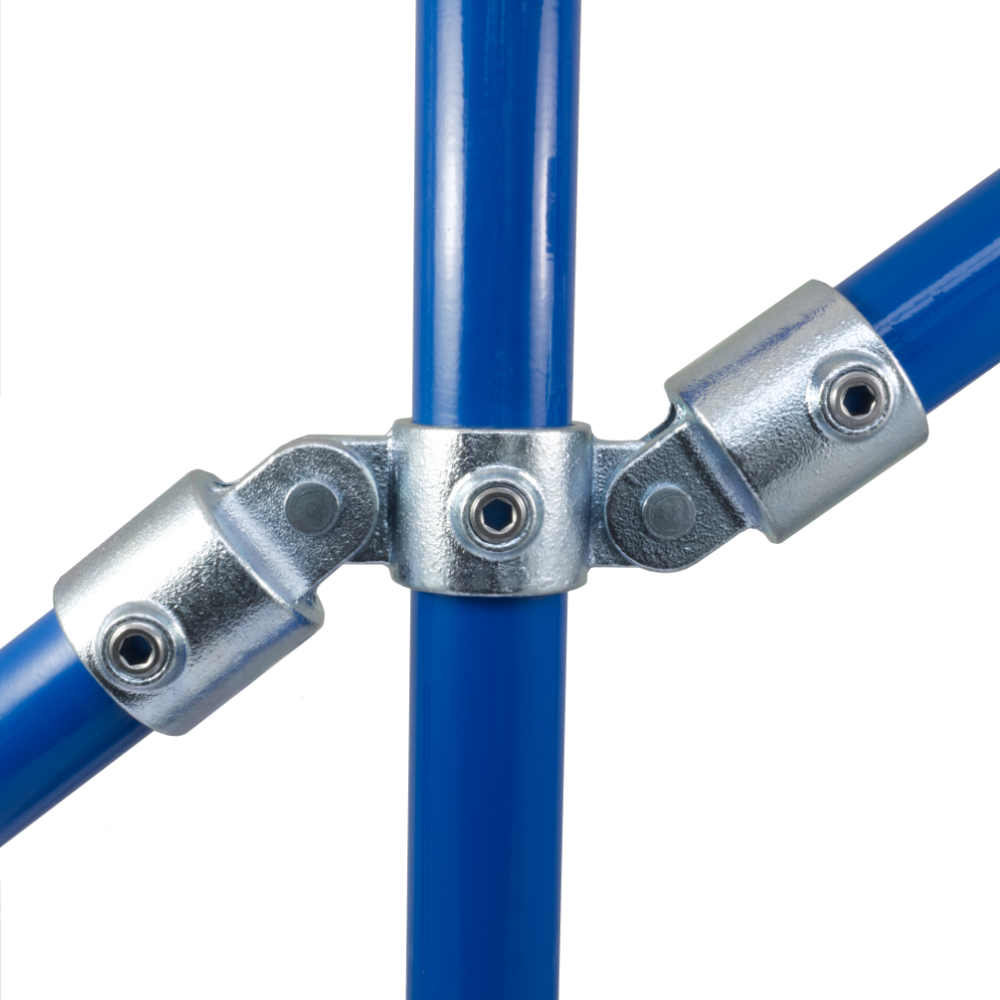

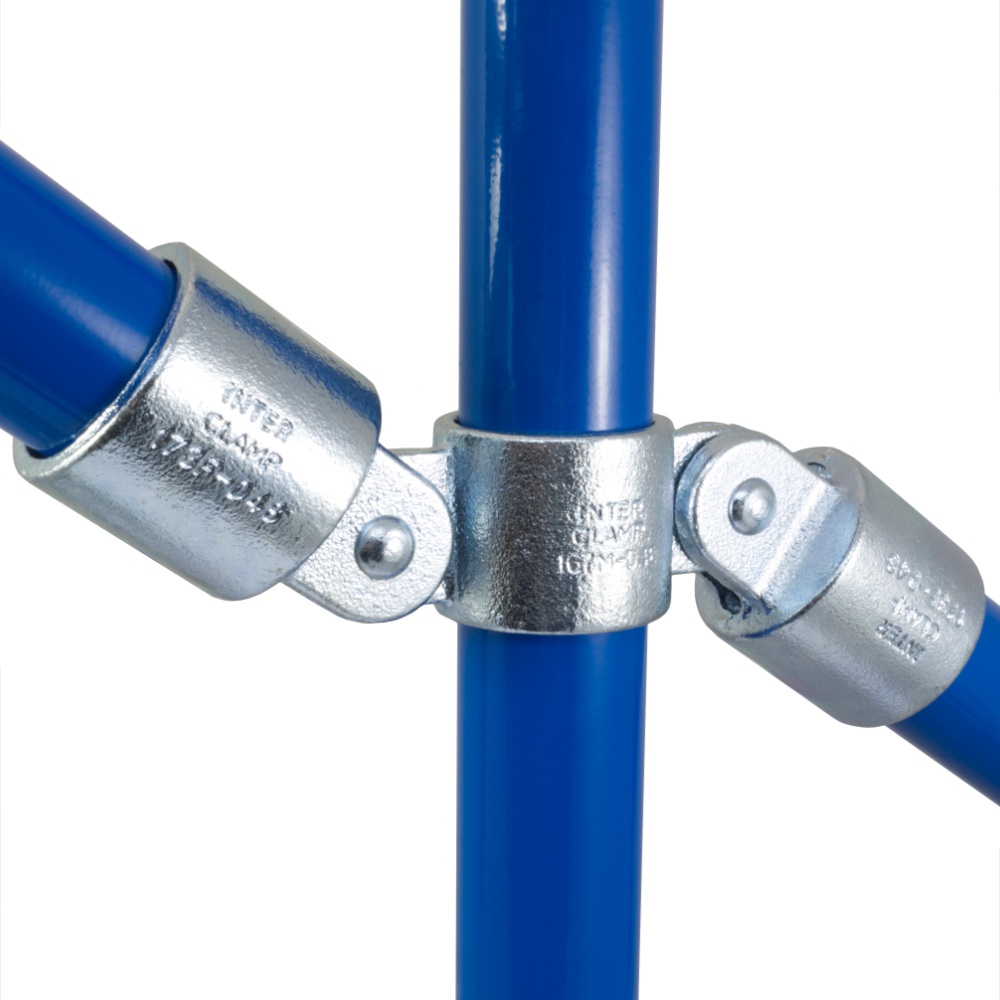

Ein beweglicher Gelenkverbinder, geeignet für schwierige Anwendungsbereiche, bei denen ein Winkel mit Winkelrohrverbindern nicht erreicht werden kann. Das Bauteil ist vernietet, jedoch können die Bauteile auch einzeln als 167M und 2 x 173F bereitgestellt werden. Das durchgehende Rohr (vertikal in der Abbildung) kann im Verbinder nicht mit einem zweiten Rohr verbunden werden.

Warnung: für eine ausreichende Stabilität sollten Konstruktionen nicht nur aus Gelenkstückverbindern gebaut werden.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Größe b (mm) Gewicht (Kg) VPE* EAN No
  A27   202   0.77   56   5060511021654
  B34   208   1.09   36   5060511021661
  C42   228   1.32   20   5060511021678
  D48   259   1.53   16   5060511021685
  E60   300   2.4   8   5060511021692
