161 - Kreuzstück vorgesetzt 2 verschiedene Grössen Rohrverbinder

161 - Kreuzstück vorgesetzt 2 verschiedene Grössen Rohrverbinder

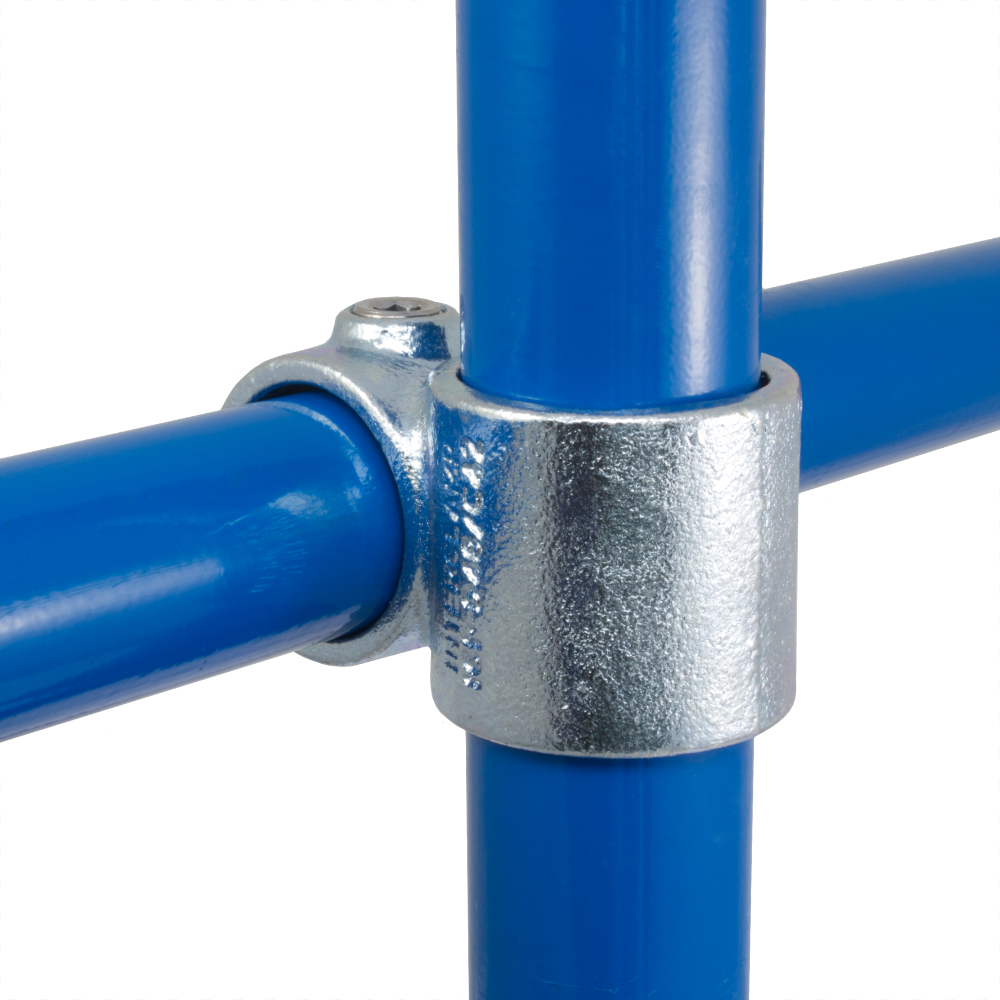

Kreuzverbinder mit zwei Durchgängen zur 90°-Verbindung von zwei Rohren mit unterschiedlichen Durchmessern.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 161 - Kreuzstück vorgesetzt 2 verschiedene Grössen Rohrverbinder
Dimensions Image 2 - 161 - Kreuzstück vorgesetzt 2 verschiedene Grössen Rohrverbinder
Größe a (mm) Gewicht (Kg) VPE* GTIN / EAN No
  B34/A27   36   0.28   105   5060511021487
  C42/B34   45   0.40   81   5060511021500
  D48/B34   48   0.44   54   5060511021524
  D48/C42   51   0.54   40   5060511021531
  E60/D48   60   0.74   28   5060511021555

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
