161 - Kreuzstück vorgesetzt Rohrverbinder

161 - Kreuzstück vorgesetzt Rohrverbinder

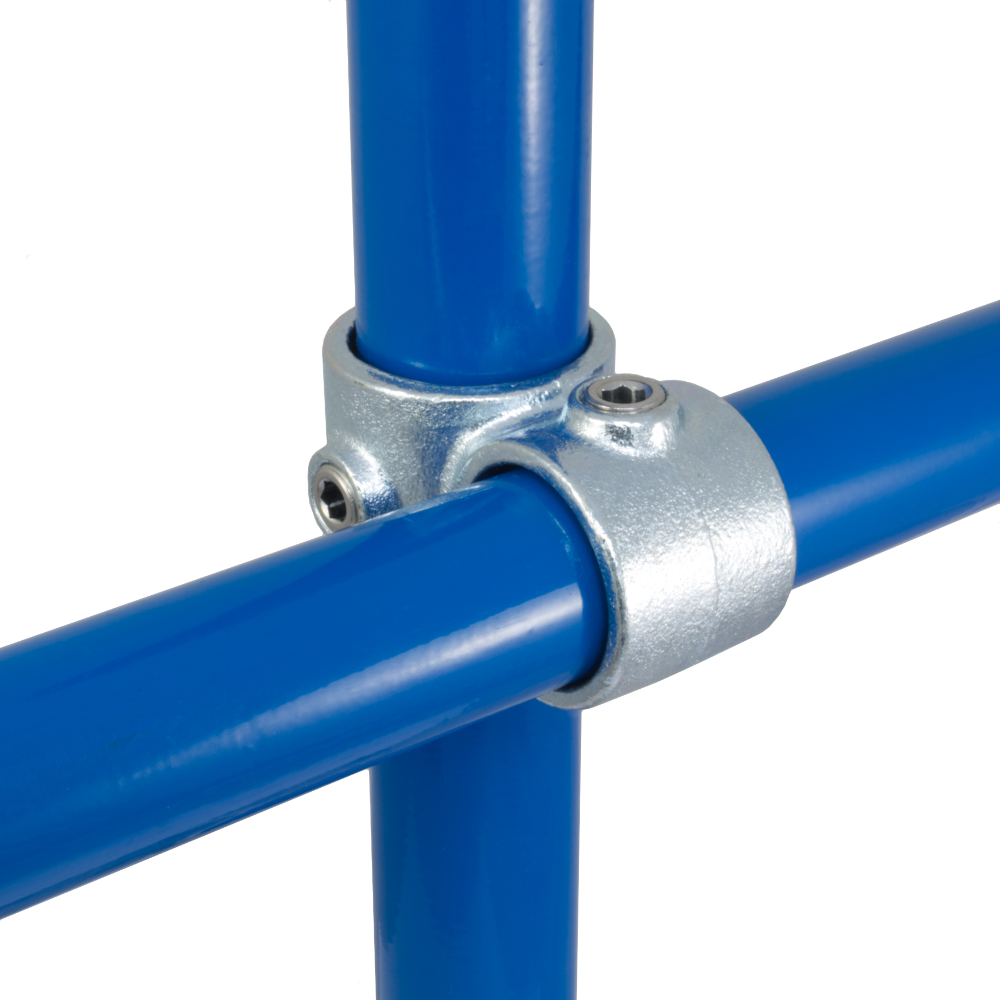

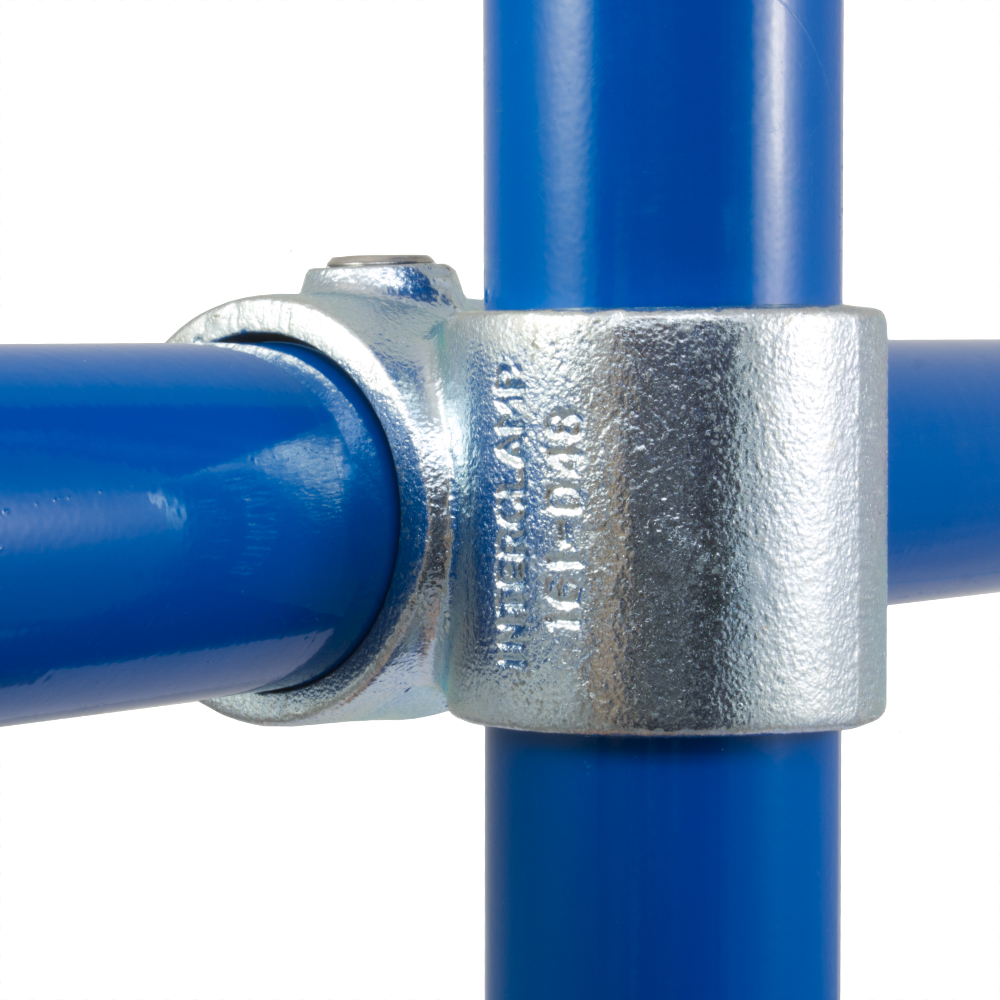

Kreuzverbinder mit zwei Durchgängen zur 90°-Verbindung von zwei Rohren. Dieser Verbindertyp kann die Notwendigkeit für einen Zuschnitt horizontaler Geländerrohre verringern. Für bereits bestehende Konstruktionen können sehr oft Typ 137 oder Typ 160 verwendet werden.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 161 - Kreuzstück vorgesetzt Rohrverbinder
Dimensions Image 2 - 161 - Kreuzstück vorgesetzt Rohrverbinder
Größe a (mm) b (mm) Gewicht (Kg) VPE* GTIN / EAN No
  A27   31.5   38   0.22   192   5060511021463
  B34   38.5   41   0.33   105   5060511021470
  C42   46   49.5   0.50   48   5060511021494
  D48   51   55   0.57   40   5060511021517
  E60   61   67   0.89   24   5060511021548

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
