158 - Kreuzstück für Stützrohr Rohrverbinder

158 - Kreuzstück für Stützrohr Rohrverbinder

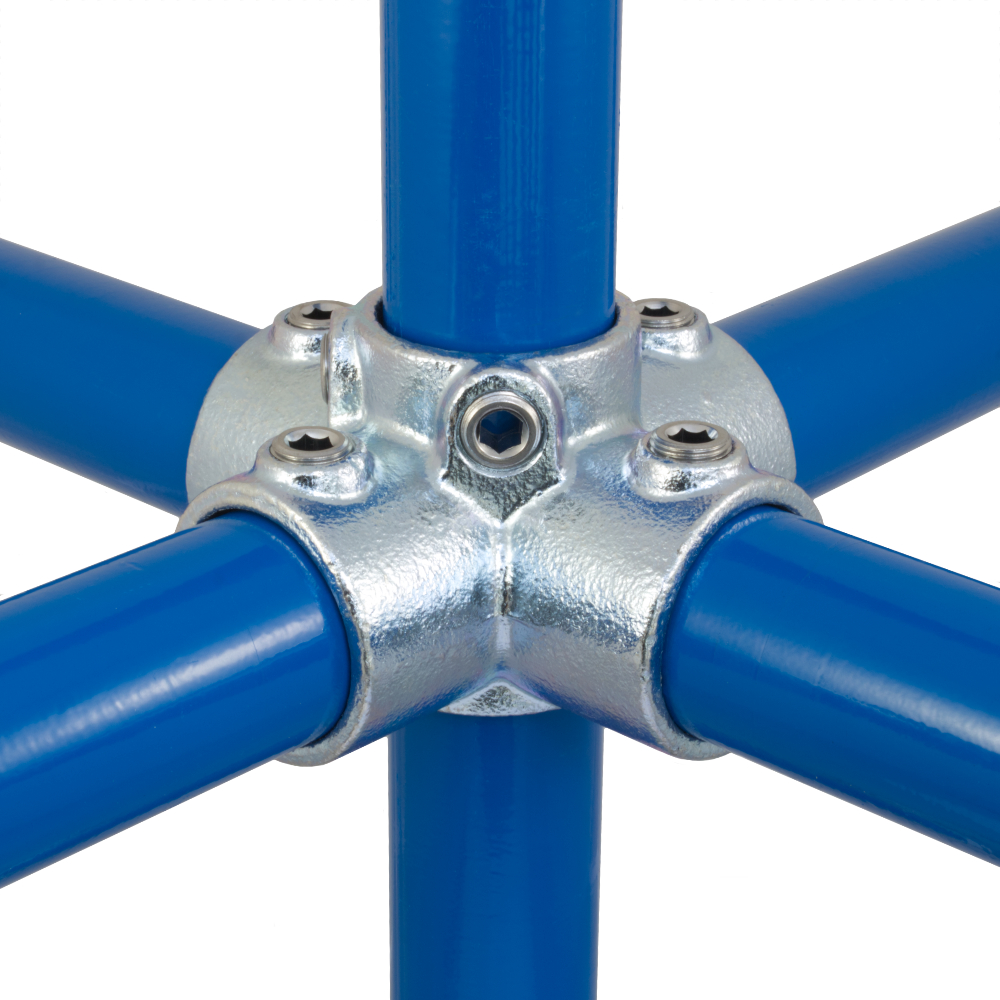

Kreuzverbinder mit vier Rohreingängen und einem Durchgang für eine 90°-Verbindung an einem senkrechten Pfosten. Meist verwendet in der Mitte größerer Konstruktionen wie z.B. bei Spielgerüsten. Der vertikale Durchgang kann im Verbinderstück nicht mit zwei Rohren zusammengefügt werden.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 158 - Kreuzstück für Stützrohr Rohrverbinder
Dimensions Image 2 - 158 - Kreuzstück für Stützrohr Rohrverbinder
Größe a (mm) Gewicht (Kg) VPE* GTIN / EAN No
  A27   41   0.45   56   5060511021364
  B34   46   0.61   30   5060511021371
  C42   60   1.02   20   5060511021388
  D48   68   1.27   11   5060511021395
  E60   84   2.04   6   5060511021401

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
