152 - Fußplatte oval 0 bis 11° Neigung Rohrverbinder

152 - Fußplatte oval 0 bis 11° Neigung Rohrverbinder

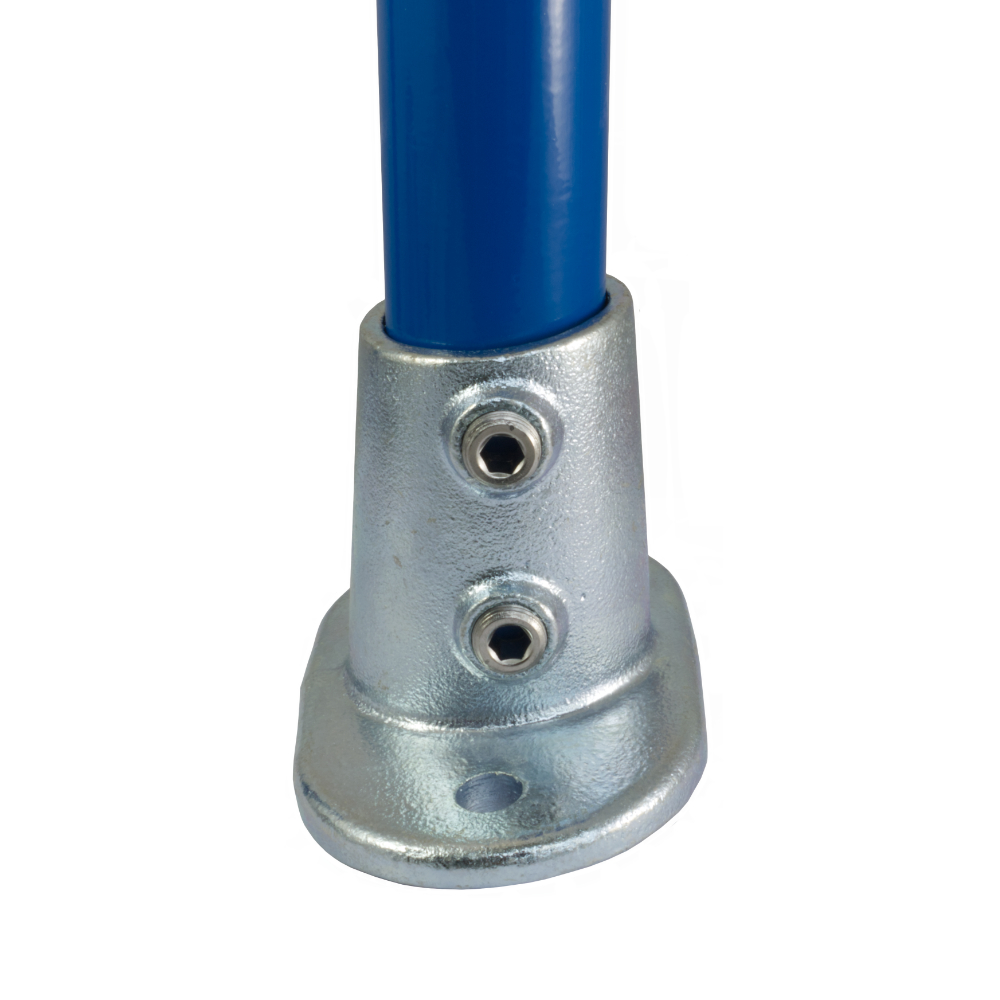

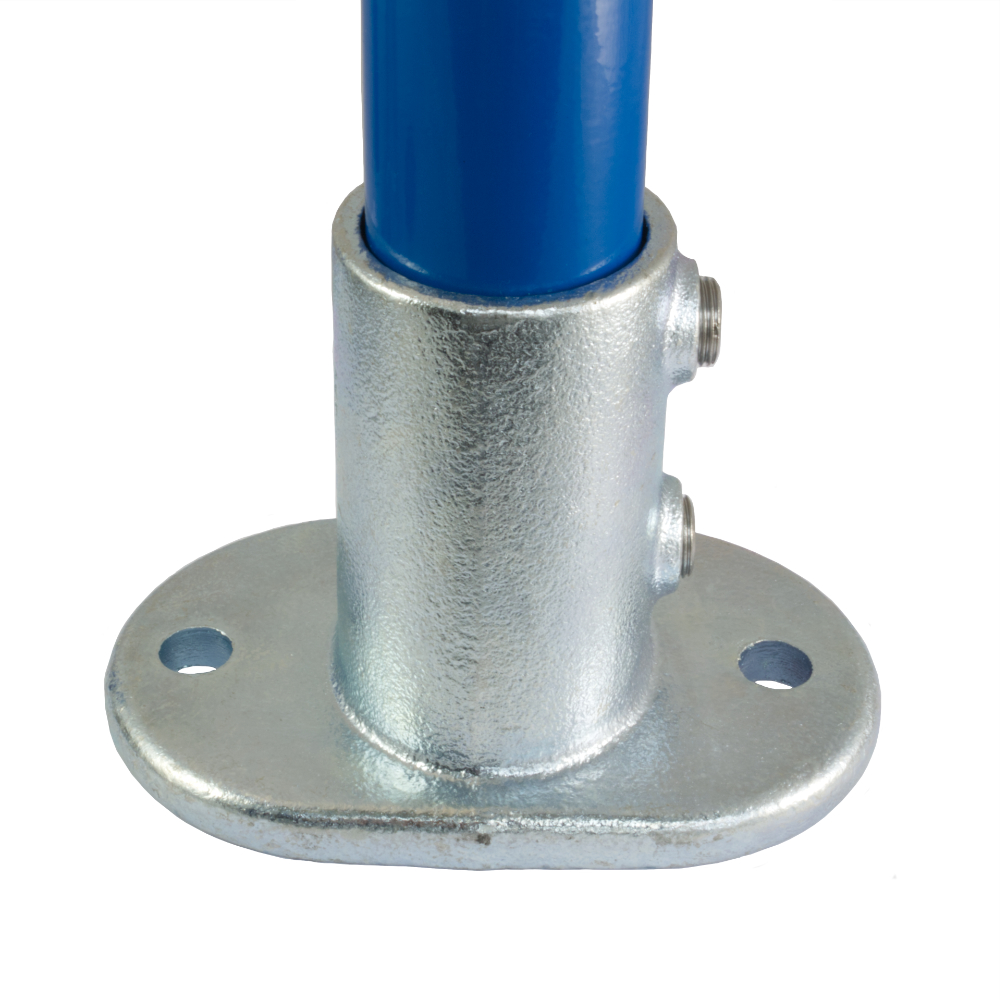

Diese ovale Fußplatte ist für Pfosten mit einer Neigung von 0 bis 11° geeignet. Häufige Verwendung für Schutzgeländer und Rollstuhlrampen. Befestigungsbohrungen ideal dimensioniert, wodurch sowohl mechanische als auch chemische Verankerungen möglich sind, die wir bei Bedarf anbieten können.

Um optimale Lasteigenschaften zu erreichen, sollten die Befestigungslöcher sich in einer Linie mit den vorhandenen Lasten befinden beim Befestigen.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

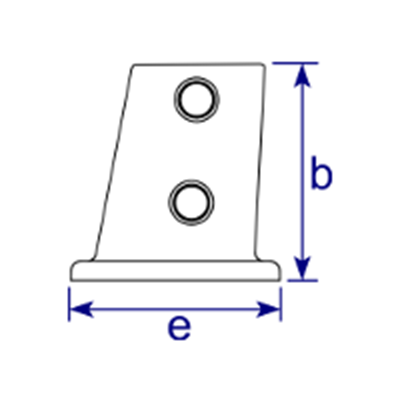

Dimensions Image 1 - 152 - Fußplatte oval 0 bis 11° Neigung Rohrverbinder

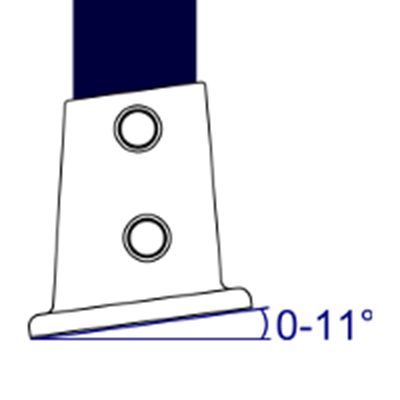

Dimensions Image 2 - 152 - Fußplatte oval 0 bis 11° Neigung Rohrverbinder

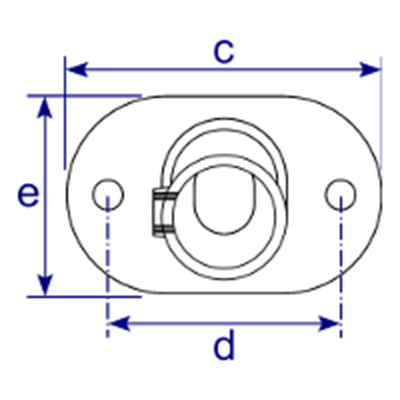

Dimensions Image 3 - 152 - Fußplatte oval 0 bis 11° Neigung Rohrverbinder
Größe b (mm) c (mm) d (mm) e (mm) Hole Dia (mm) Gewicht (Kg) VPE* GTIN / EAN No
  B34   90   127   89   80   15   0.92   30   5060511021210
  C42   98   140   101   90   15   1.15   25   5060511021227
  D48   99   153   113   96   15   1.42   20   5060511021234

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
