148* - Winkelgelenk verstellbar Rohrverbinder

148* - Winkelgelenk verstellbar Rohrverbinder

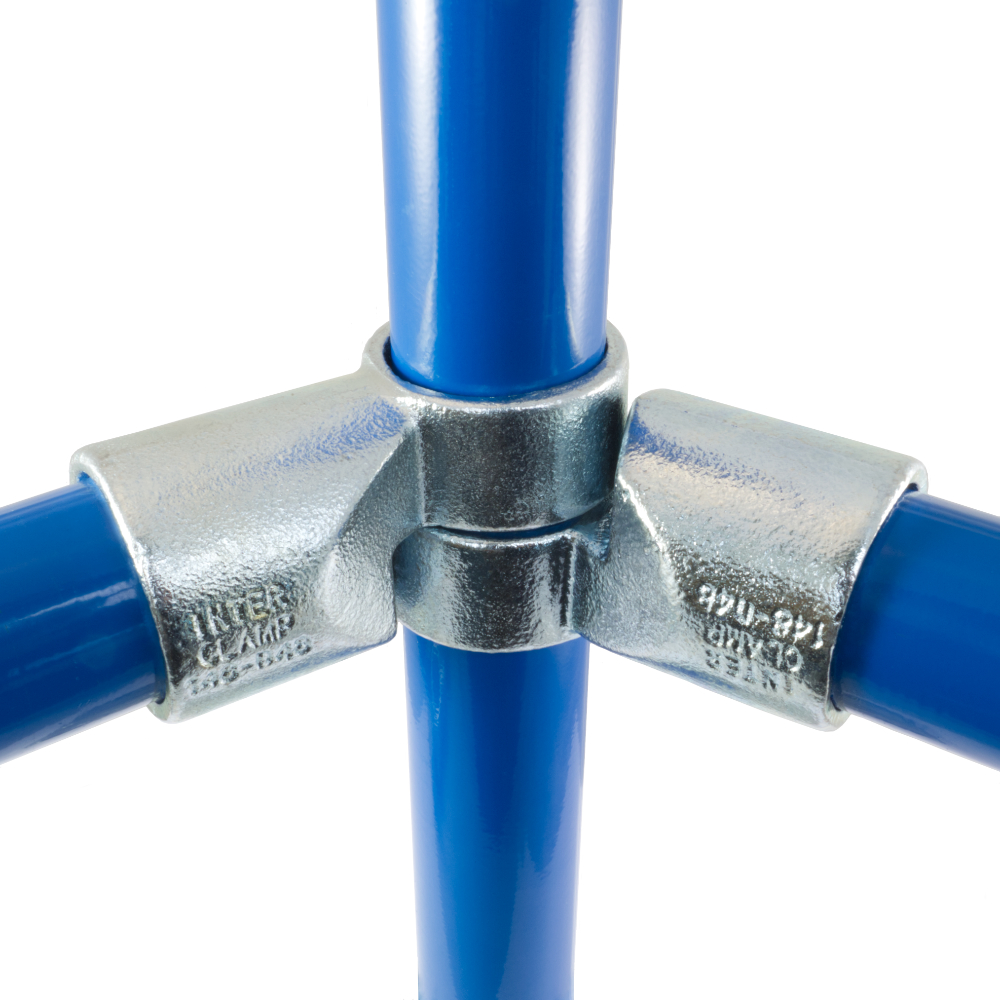

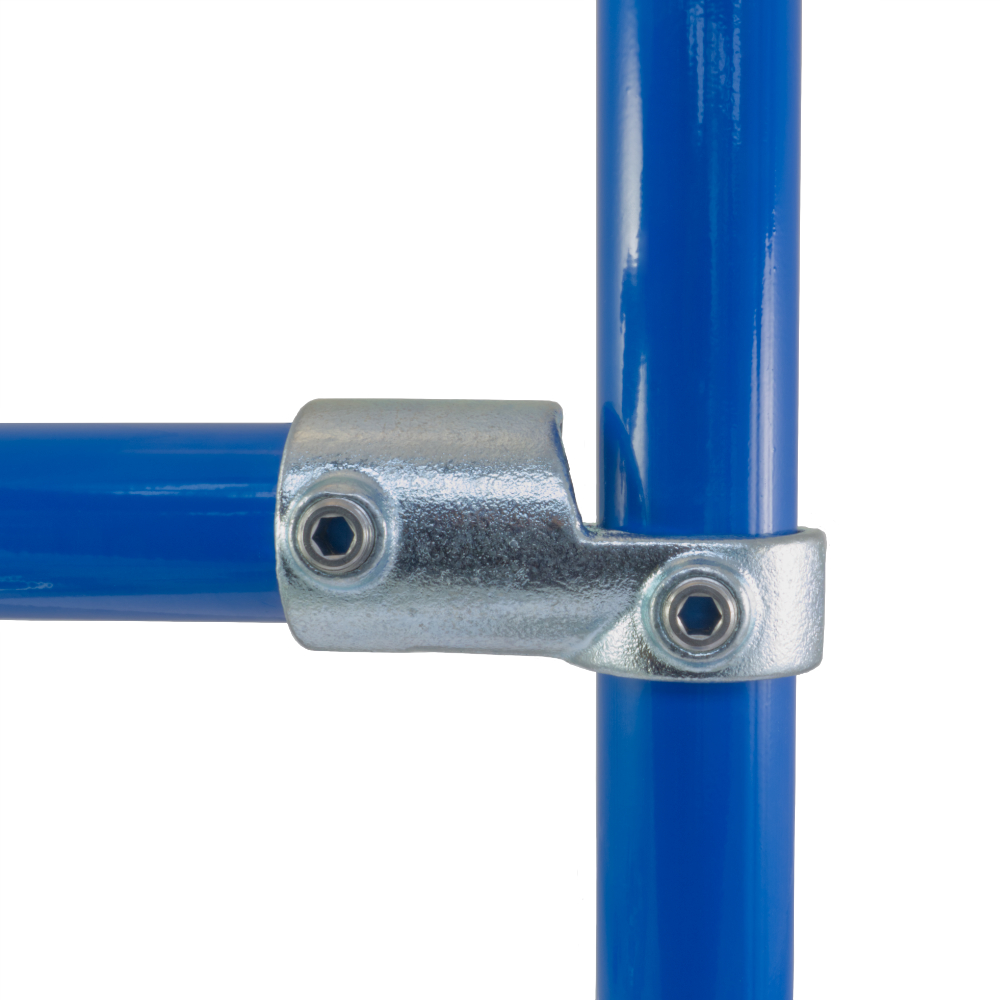

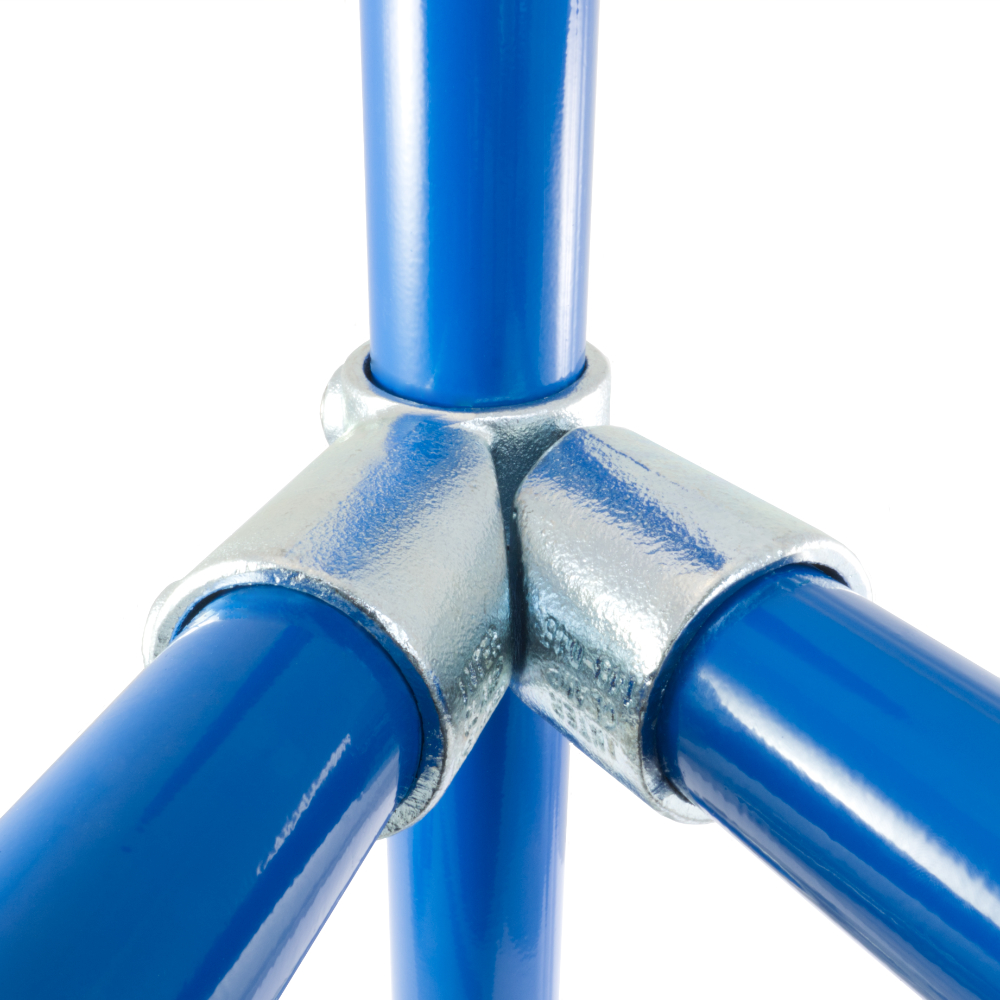

Vielseitiger und verstellbarer Winkelgelenk-Rohrverbinder, der bei einer üblichen Anwendung paarweise verbaut wird (auf dem Foto sind zwei Rohrverbinder zu sehen/bei Bedarf für zwei Paare sind vier Stück zu bestellen). Das durchgehende Rohr vertikal im Foto kann nicht im Verbinder mit einem weiteren Rohr verbunden werden.

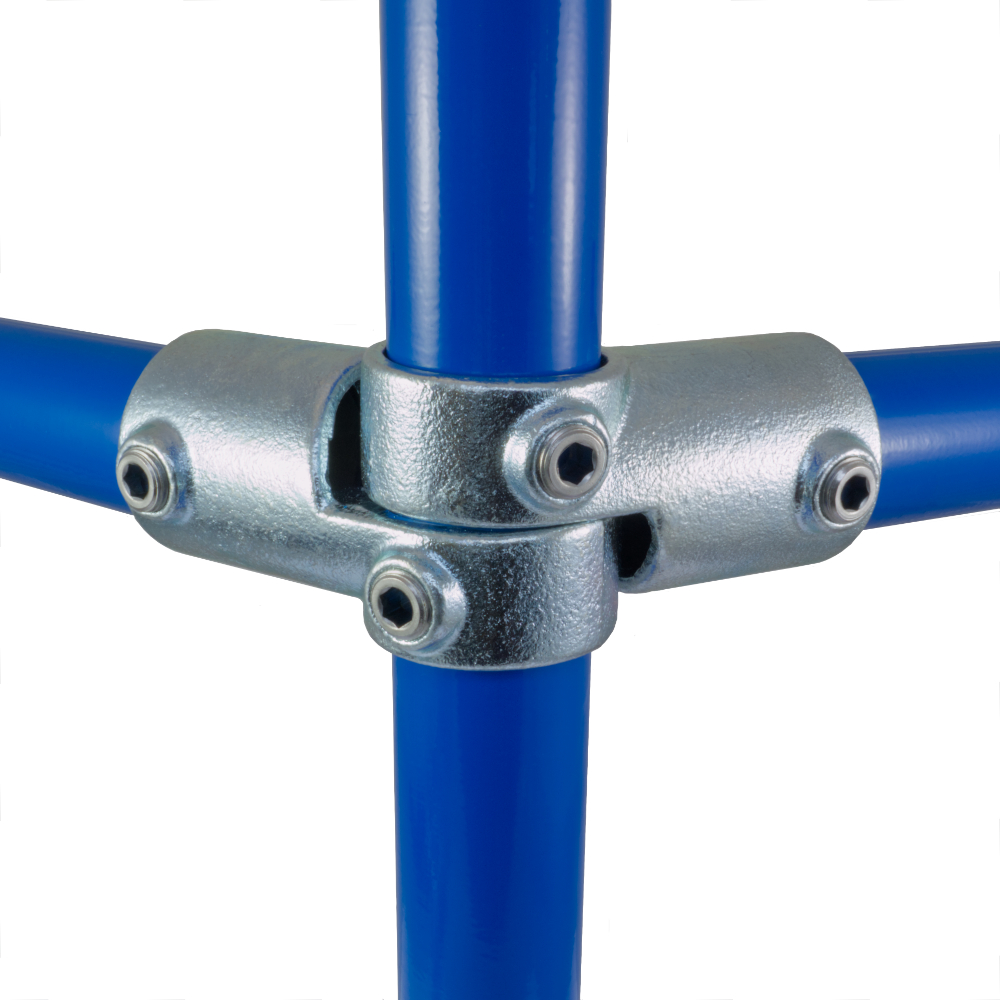

Abbildung zeigt zwei Verbinderstücke.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 148* - Winkelgelenk verstellbar Rohrverbinder
Dimensions Image 2 - 148* - Winkelgelenk verstellbar Rohrverbinder
Größe a (mm) Gewicht (Kg) VPE* GTIN / EAN No
  A27   53   0.19   168   5060511021081
  B34   59   0.29   100   5060511021098
  C42   73   0.45   72   5060511021104
  D48   93   0.66   40   5060511021111
  E60   110   1.01   26   5060511021128

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
