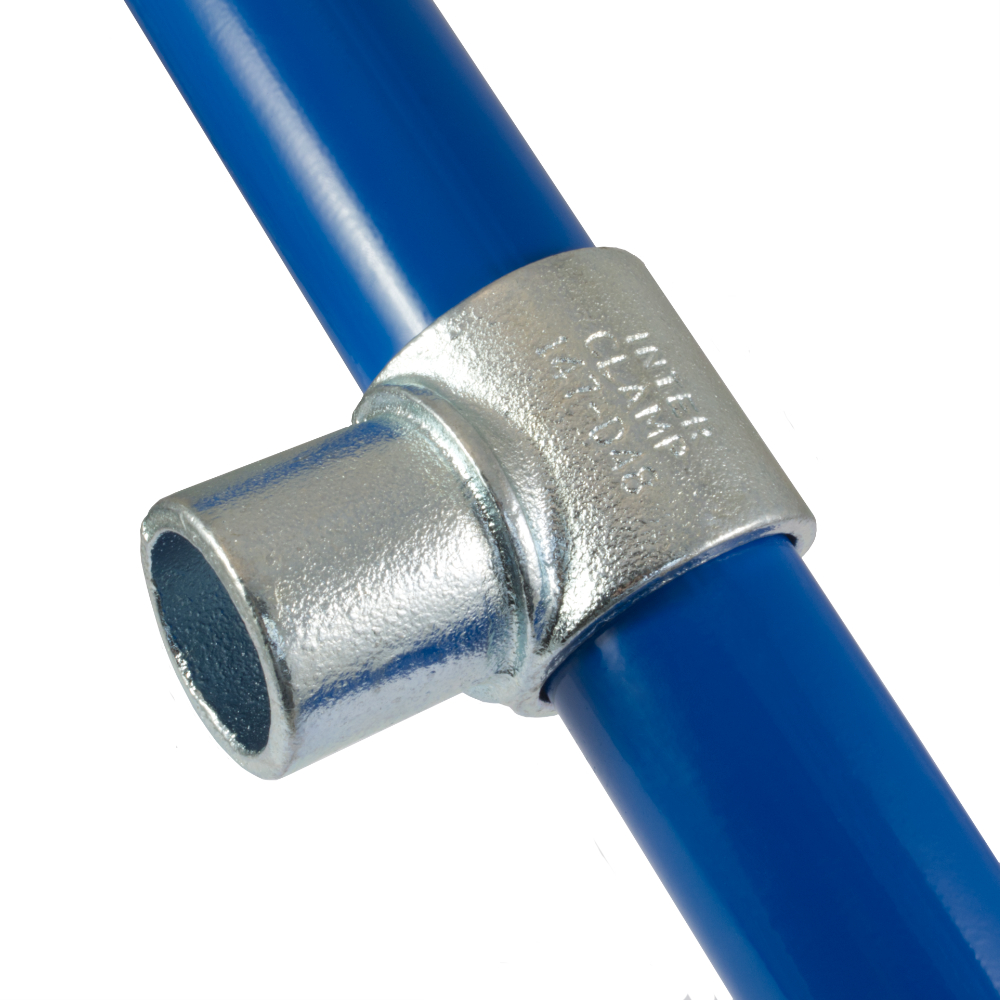

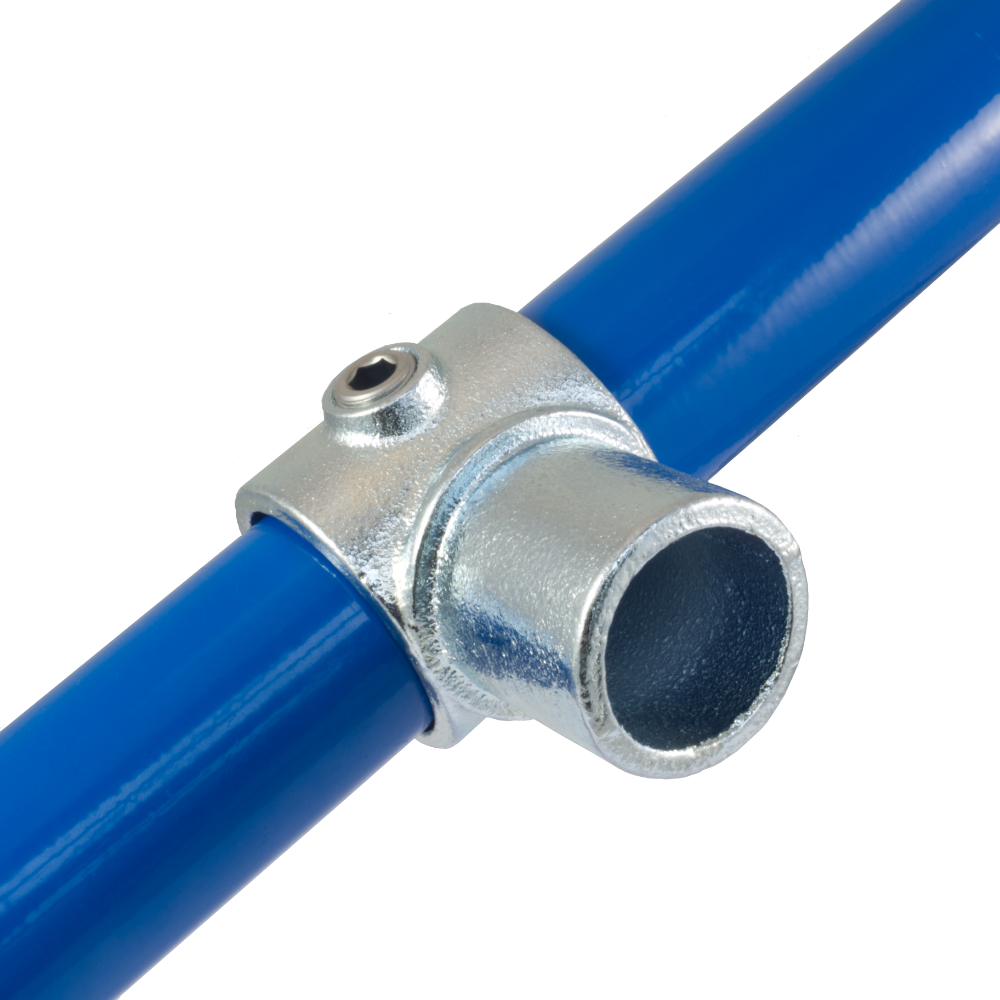

147 - Internes T-Drehstück Rohrverbinder

147 - Internes T-Drehstück Rohrverbinder

Internes T-Drehstück, vielseitig verwendbar. Wird häufig verwendet bei Rampen und Treppen, bei denen der Winkel entweder variabel oder nicht bekannt ist und/oder wo eine Offset-(vorstehende) Rohrleiste am Pfosten benötigt wird. Wird zumeist verwendet mit Typ 101 und 125, um Rampenleisten an Pfosten zu befestigen. Es ist nicht möglich zwei Rohrenden im Verbinder zusammenzufügen.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 147 - Internes T-Drehstück Rohrverbinder
Dimensions Image 2 - 147 - Internes T-Drehstück Rohrverbinder
Größe a (mm) b (mm) c (mm) Gewicht (Kg) VPE* GTIN / EAN No
  B34   22   60   34   0.32   96   5060511021050
  C42   26   62.5   42   0.46   60   5060511021067
  D48   30   72.5   48   0.56   50   5060511021074

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
