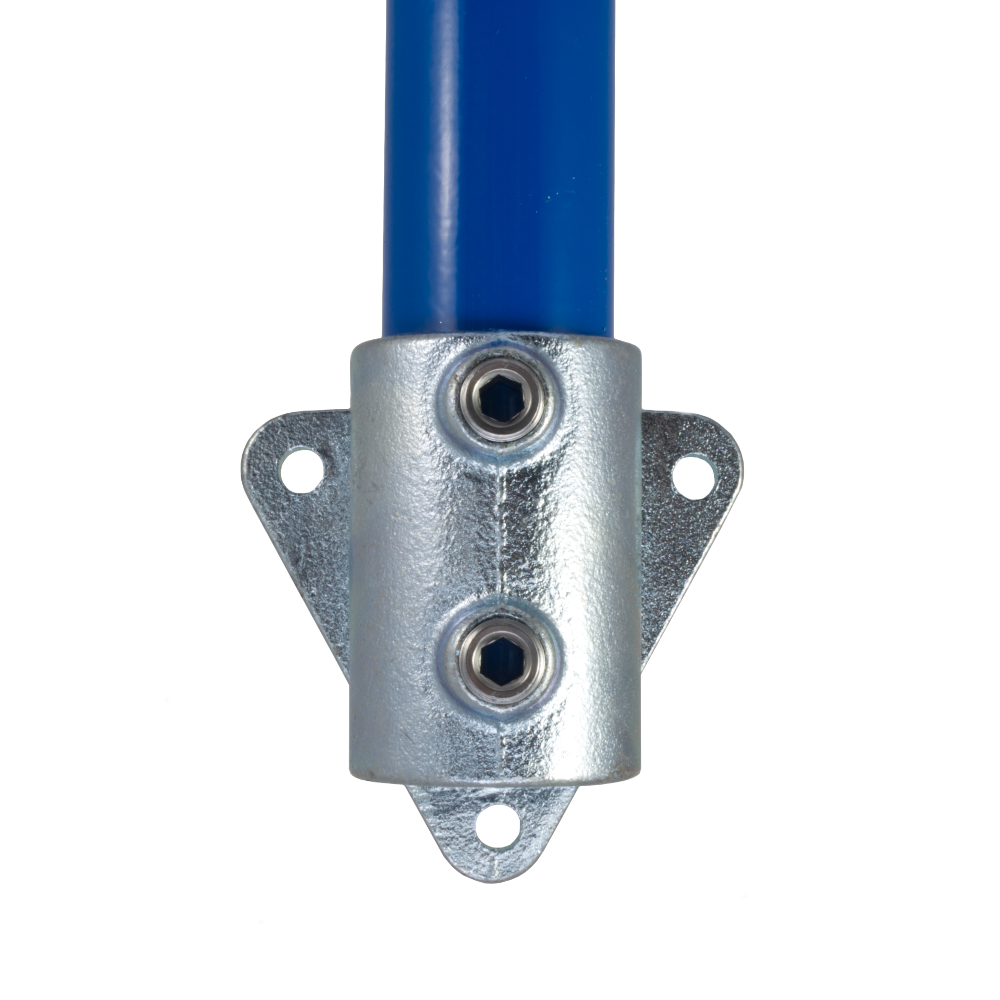

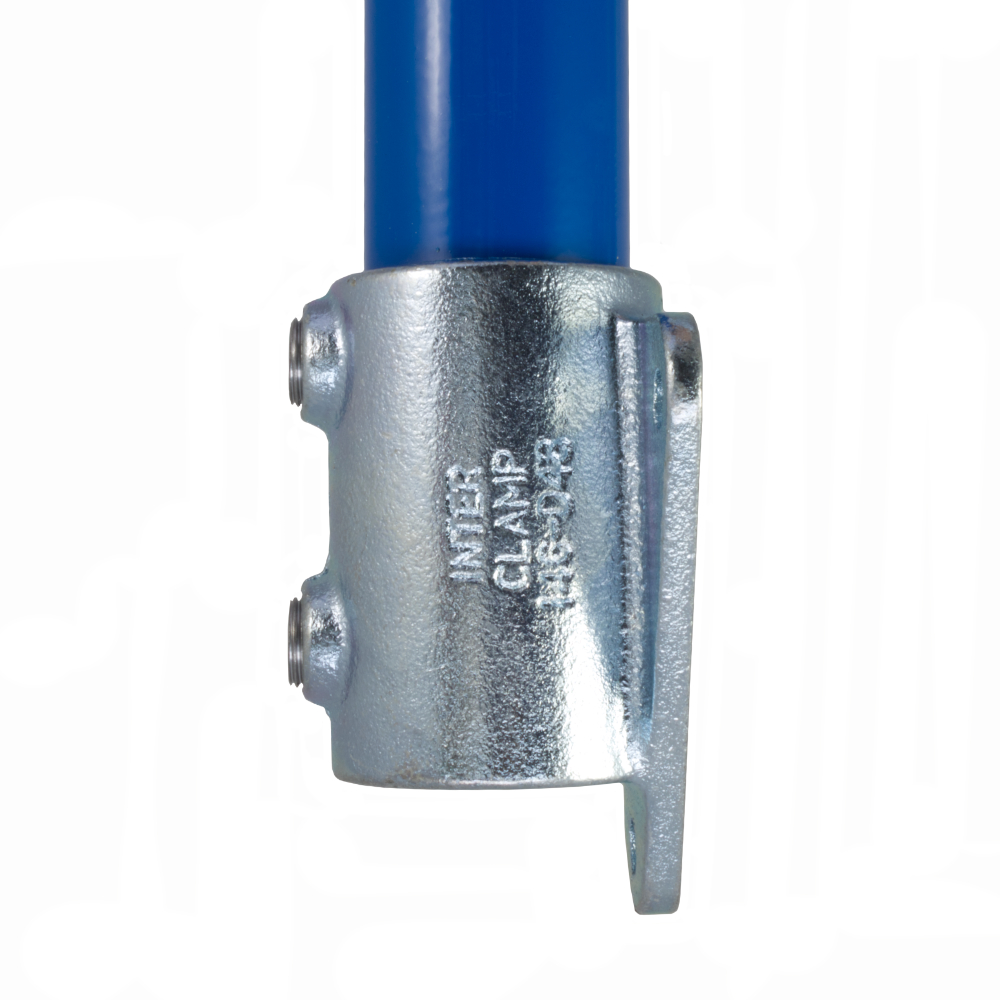

146 - Wandhalter Dreieckflansch Rohrverbinder

146 - Wandhalter Dreieckflansch Rohrverbinder

Wandhalterung vertikal, häufig verwendet, um Geländerpfosten an Wänden, Treppen und Rampen zu befestigen. In der Standardform kann das Rohr nicht durch den Verbinder geführt werden, jedoch ist eine auftragsbezogene Modifizierung durchführbar, bei der Zusatzkosten entstehen
(mit Verlust der Nutzung vom Bodenschraubenloch).

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 146 - Wandhalter Dreieckflansch Rohrverbinder
Dimensions Image 2 - 146 - Wandhalter Dreieckflansch Rohrverbinder
Größe b (mm) c (mm) Hole Dia (mm) Gewicht (Kg) VPE* GTIN / EAN No
  B34   68   63   10   0.58   50   5060511021029
  C42   82   71   10   0.76   35   5060511021036
  D48   86   79   10   0.84   28   5060511021043

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
