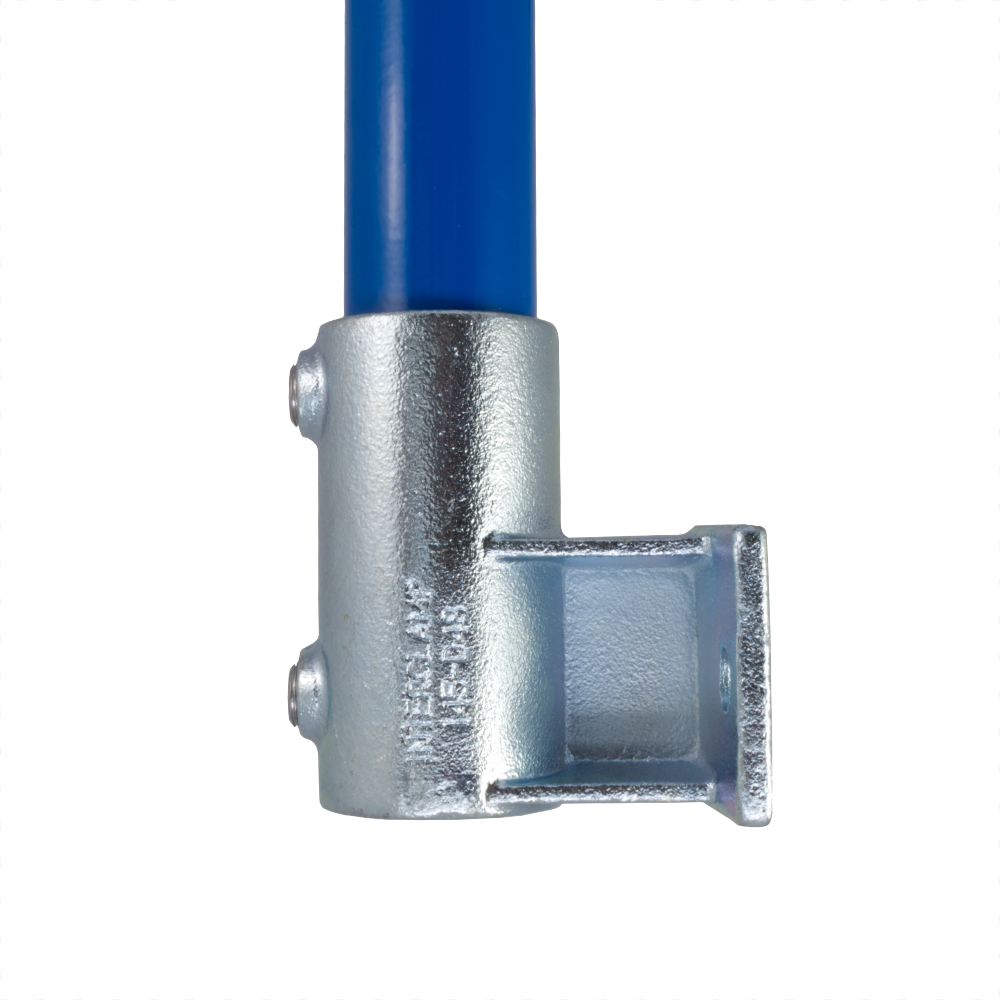

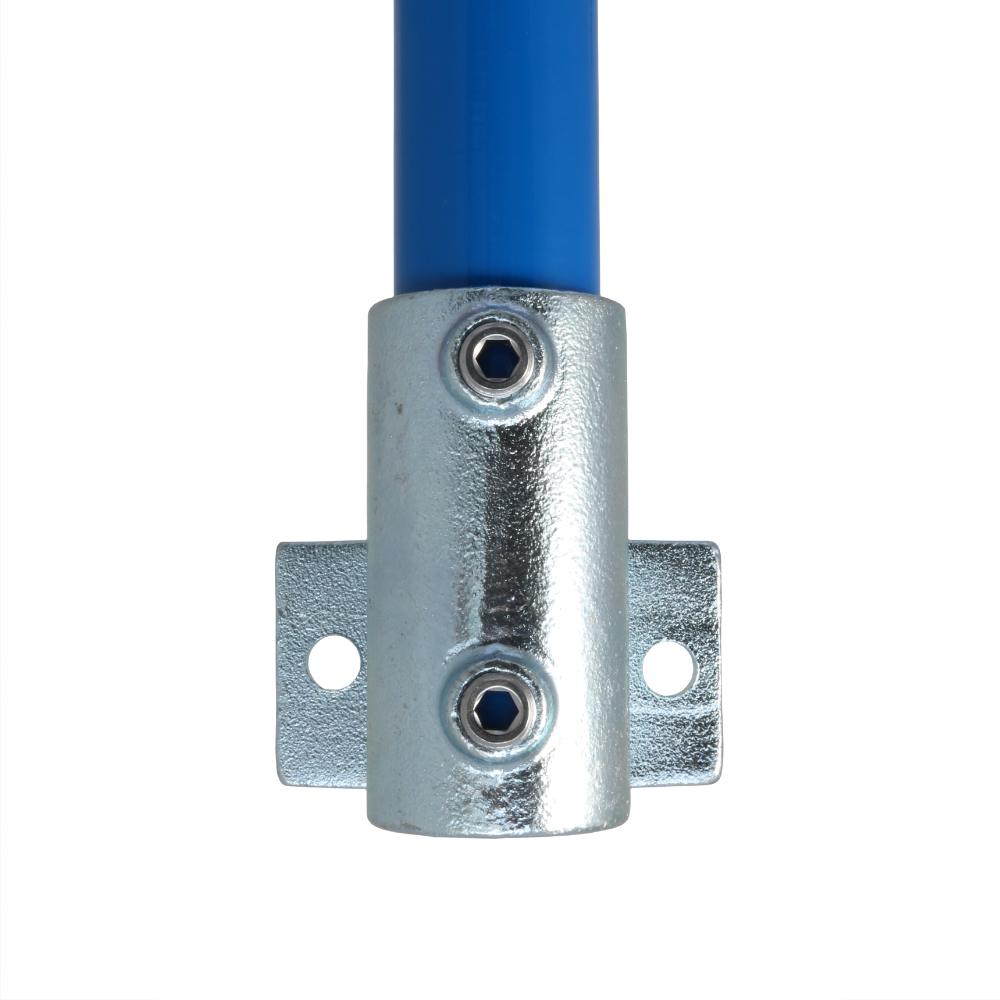

145 - Wandhalterung seitlich-horizontal Rohrverbinder

145 - Wandhalterung seitlich-horizontal Rohrverbinder

Wandhalterung horizontal, häufig verwendet, um Geländerpfosten an Wänden, Treppen und Rampen zu befestigen. In der Standardform kann das Rohr nicht durch den Verbinder geführt werden, jedoch ist eine auftragsbezogene Modifizierung durchführbar, bei der Zusatzkosten entstehen.
Je nach Lastanforderung kann Typ 144 als Alternative verwendet werden.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 145 - Wandhalterung seitlich-horizontal Rohrverbinder
Dimensions Image 2 - 145 - Wandhalterung seitlich-horizontal Rohrverbinder
Größe a (mm) b (mm) c (mm) d (mm) Hole Dia (mm) Gewicht (Kg) VPE* GTIN / EAN No
  B34   102   45   67   57   15   0.86   37   5060511020992
  C42   111   53   73   64   15   1.21   25   5060511021005
  D48   119   68   89   73   15   1.55   16   5060511021012

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
