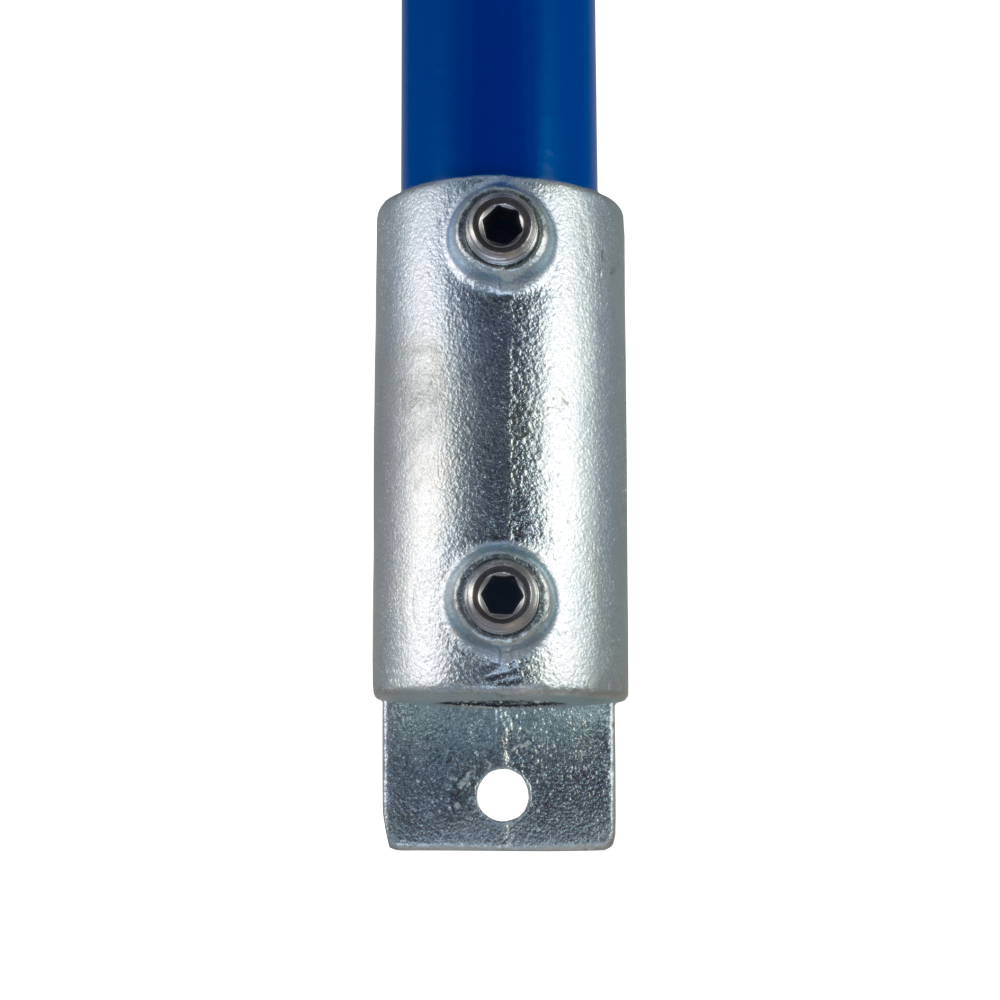

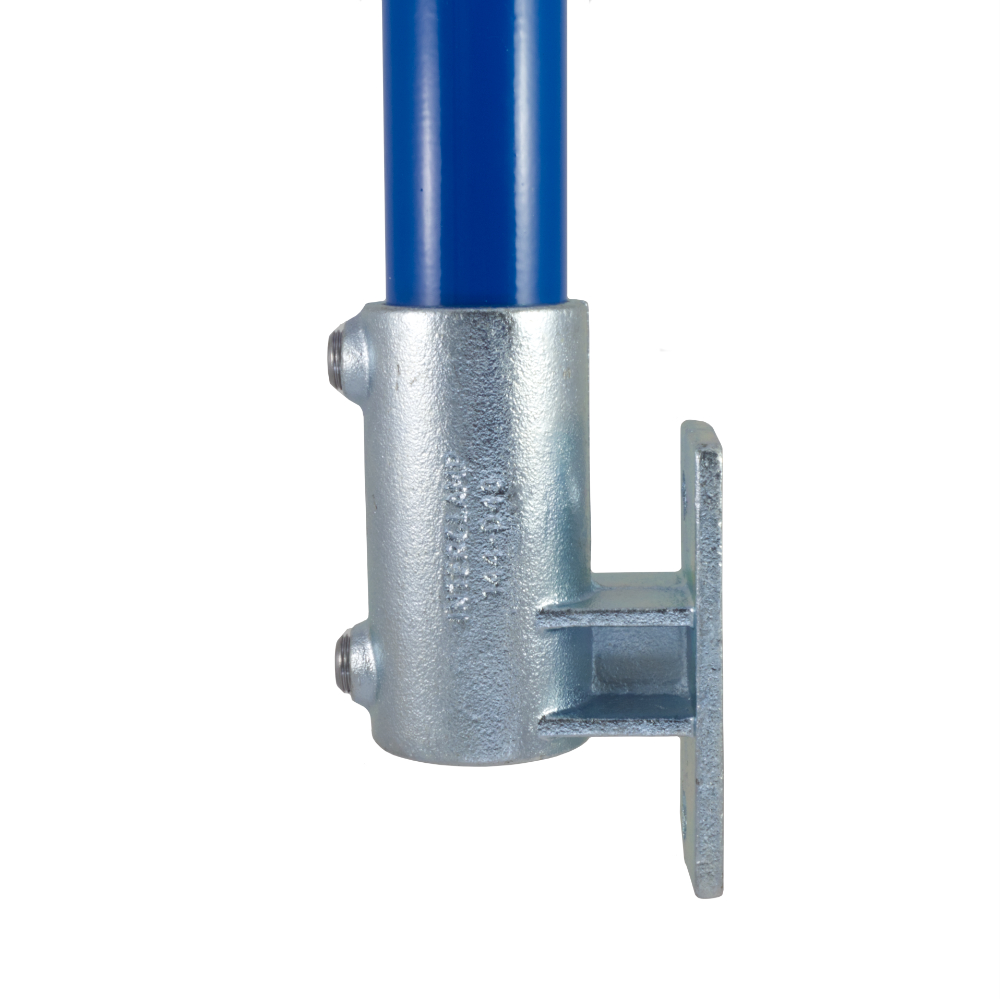

144 - Wandhalterung seitlich-vertikal Rohrverbinder

144 - Wandhalterung seitlich-vertikal Rohrverbinder

Wandhalterung vertikal, häufig verwendet, um Geländerpfosten an Wänden, Treppen und Rampen zu befestigen. In der Standardform kann das Rohr nicht durch den Verbinder geführt werden, jedoch ist eine auftragsbezogene Modifizierung durchführbar, bei der Zusatzkosten entstehen.


Der Zugang zu einem der Befestigungslöcher ist begrenzt und kann die Länge und die Art der Befestigung beschränken, die verwendet werden könnte. Je nach Lastanforderung kann Typ 145 als Alternative verwendet werden.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 144 - Wandhalterung seitlich-vertikal Rohrverbinder
Dimensions Image 2 - 144 - Wandhalterung seitlich-vertikal Rohrverbinder
Größe a (mm) b (mm) c (mm) d (mm) e (mm) Hole Dia (mm) Gewicht (Kg) VPE* GTIN / EAN No
  B34   109   95   67   57   45   15   0.92   41   5060511020961
  C42   112   110   72   63.5   54   14   1.20   24   5060511020978
  D48   120   120   89   73   63   14   1.37   20   5060511020985

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
