135 - T-Stück offen Rohrverbinder

135 - T-Stück offen Rohrverbinder

Offener 90°-T-Verbinder. Einsetzbar für bereits bestehende Konstruktionen, dort, wo ein Interclamp 101 Rohrverbinder nicht verwendbar ist. Typ 136 ist ein ähnlicher offener Verbinder mit einem bündigeren Abschluss. Zusammenfügen zweier Rohre im Handlauf nicht möglich.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 135 - T-Stück offen Rohrverbinder
Dimensions Image 2 - 135 - T-Stück offen Rohrverbinder
Größe a (mm) Gewicht (Kg) VPE* GTIN / EAN No
  A27   51   0.30   108   5060511020756
  B34   52.5   0.36   66   5060511020763
  C42   67   0.53   37   5060511020770
  D48   76.5   0.60   32   5060511020787
  E60   91   0.98   15   5060511020794

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.



Produktbilder

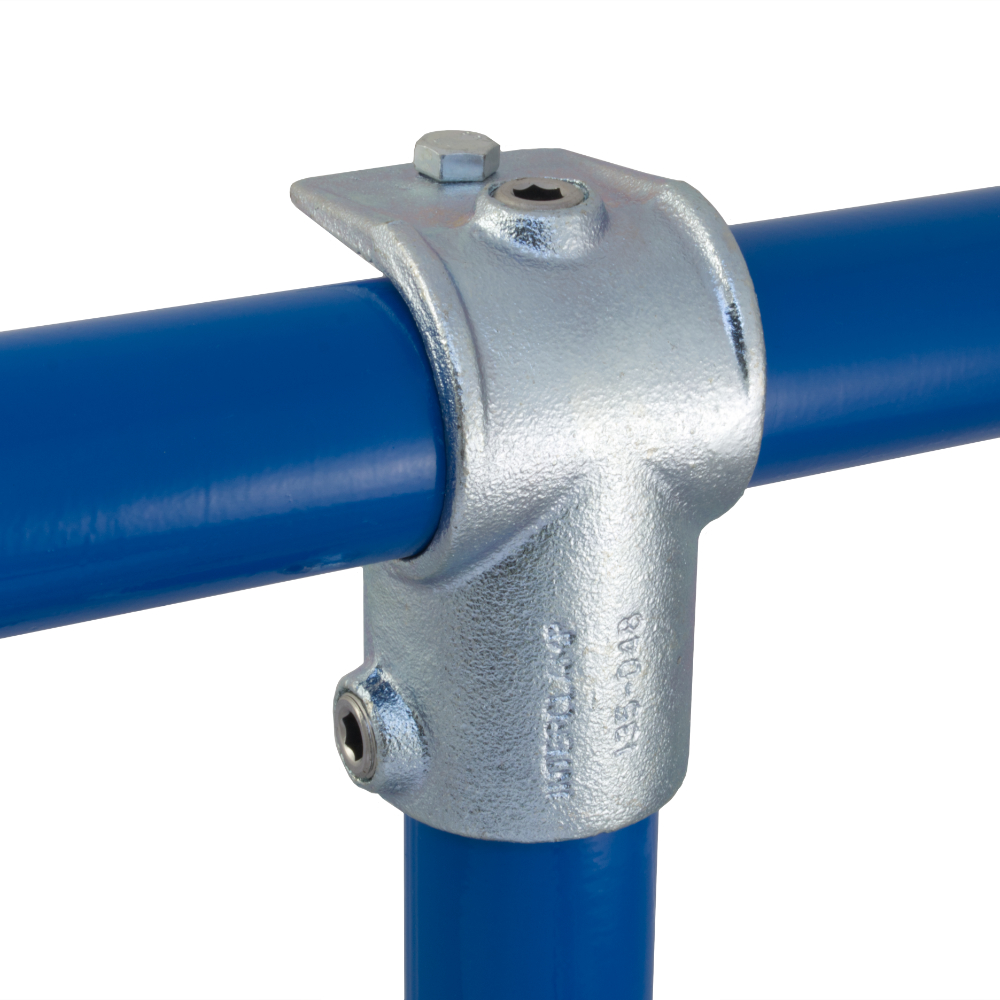

Produktbilder 1 - 135 - T-Stück offen Rohrverbinder
Produktbilder 2 - 135 - T-Stück offen Rohrverbinder
