134 - Bodenhülse Rohrverbinder

134 - Bodenhülse Rohrverbinder

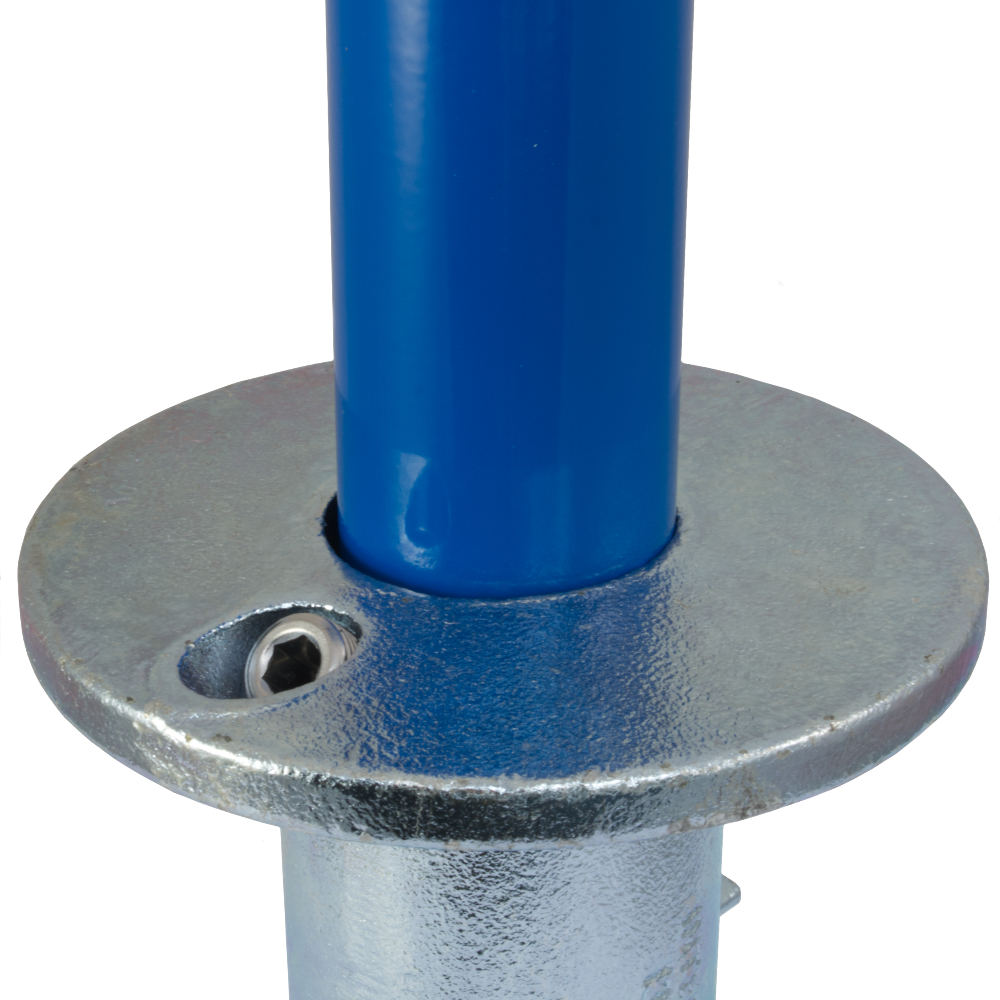

Befestigung der Bodenhülse in Beton. Pfosten wird arretiert mit Stellschraube. Pfosten bei Bedarf entfernbar.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

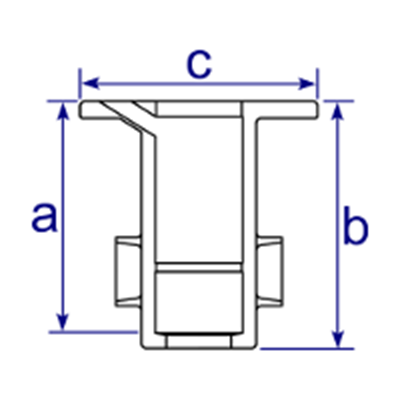

Dimensions Image 1 - 134 - Bodenhülse Rohrverbinder
Größe a (mm) b (mm) c (mm) Gewicht (Kg) VPE* GTIN / EAN No
  B34   113   122   127   1.92   18   5060511020725
  C42   125.5   135   139   2.60   12   5060511020732
  D48   124.5   135   139   2.50   12   5060511020749

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.



Produktbilder

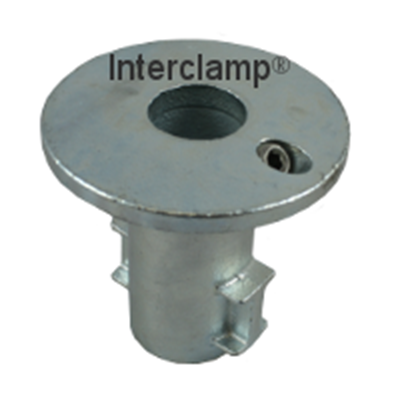

Produktbilder 1 - 134 - Bodenhülse Rohrverbinder

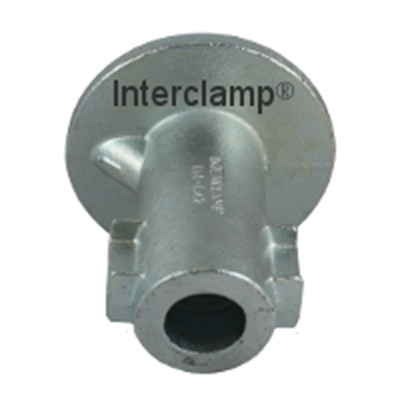

Produktbilder 2 - 134 - Bodenhülse Rohrverbinder

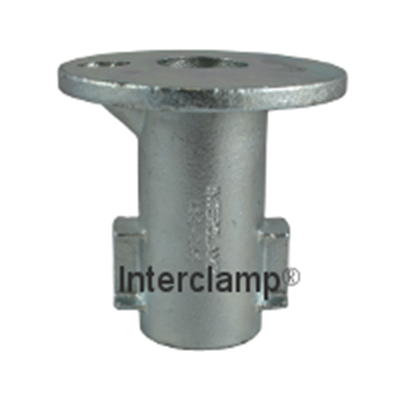

Produktbilder 3 - 134 - Bodenhülse Rohrverbinder
