132 - Fußplatte Oval Rohrverbinder

132 - Fußplatte Oval Rohrverbinder

Fußplatte zur sicheren Befestigung am Boden. Besondere Stabilität durch hohen Schaft und zwei Stellschrauben.
Achtung: Um optimale Lasteigenschaften zu erreichen, sollten die Befestigungslöcher sich in einer Linie mit den vorhandenen Lasten befinden beim Befestigen.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 132 - Fußplatte Oval Rohrverbinder
Dimensions Image 2 - 132 - Fußplatte Oval Rohrverbinder
Größe a (mm) c (mm) d (mm) e (mm) Hole Dia (mm) Gewicht (Kg) VPE* GTIN / EAN No
  A27   60   105   76   52   11   0.39   80   5060511020626
  B34   71   127   89   62   15   0.65   45   5060511020633
  C42   84   139   101   72   15   0.88   30   5060511020640
  D48   89   152   114   86   15   1.17   23   5060511020657
  E60   104   165   127   96   18   1.59   17   5060511020664

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.



Produktbilder

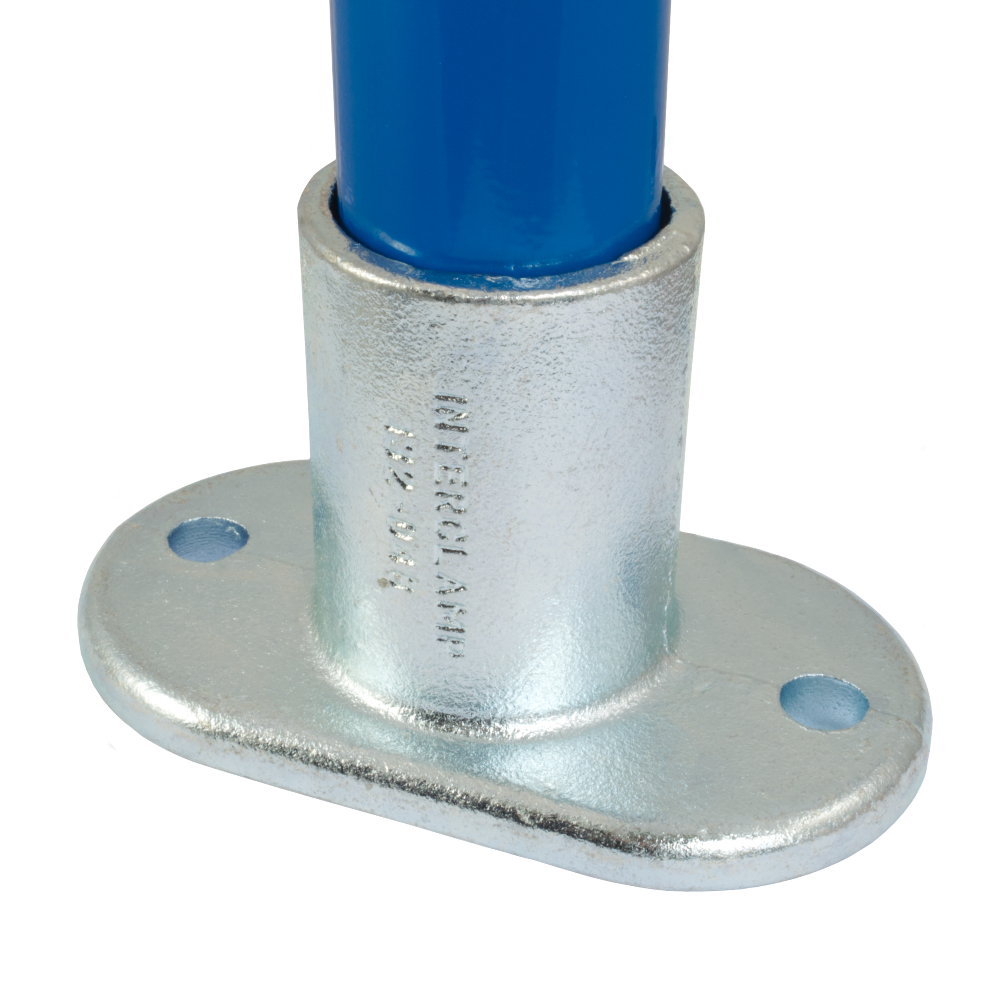

Produktbilder 1 - 132 - Fußplatte Oval Rohrverbinder
Produktbilder 2 - 132 - Fußplatte Oval Rohrverbinder
Produktbilder 3 - 132 - Fußplatte Oval Rohrverbinder
