131 - Wandbefestigung Rund Rohrverbinder

131 - Wandbefestigung Rund Rohrverbinder

Zur starren Befestigung von Rohren an Wänden.
Achtung: Für Bodenbefestigungen wird Rohrverbinder 132 empfohlen.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 131 - Wandbefestigung Rund Rohrverbinder
Dimensions Image 2 - 131 - Wandbefestigung Rund Rohrverbinder
Größe b (mm) c (mm) d (mm) Hole Dia (mm) Gewicht (Kg) VPE* GTIN / EAN No
  A27   42   83   59   7   0.31   98   5060511020572
  B34   48   89   65   7   0.48   70   5060511020589
  C42   51   102   76   7   0.65   48   5060511020596
  D48   59   114   88.5   7   0.86   32   5060511020602
  E60   64   128   97   7   1.11   21   5060511020619

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.



Produktbilder

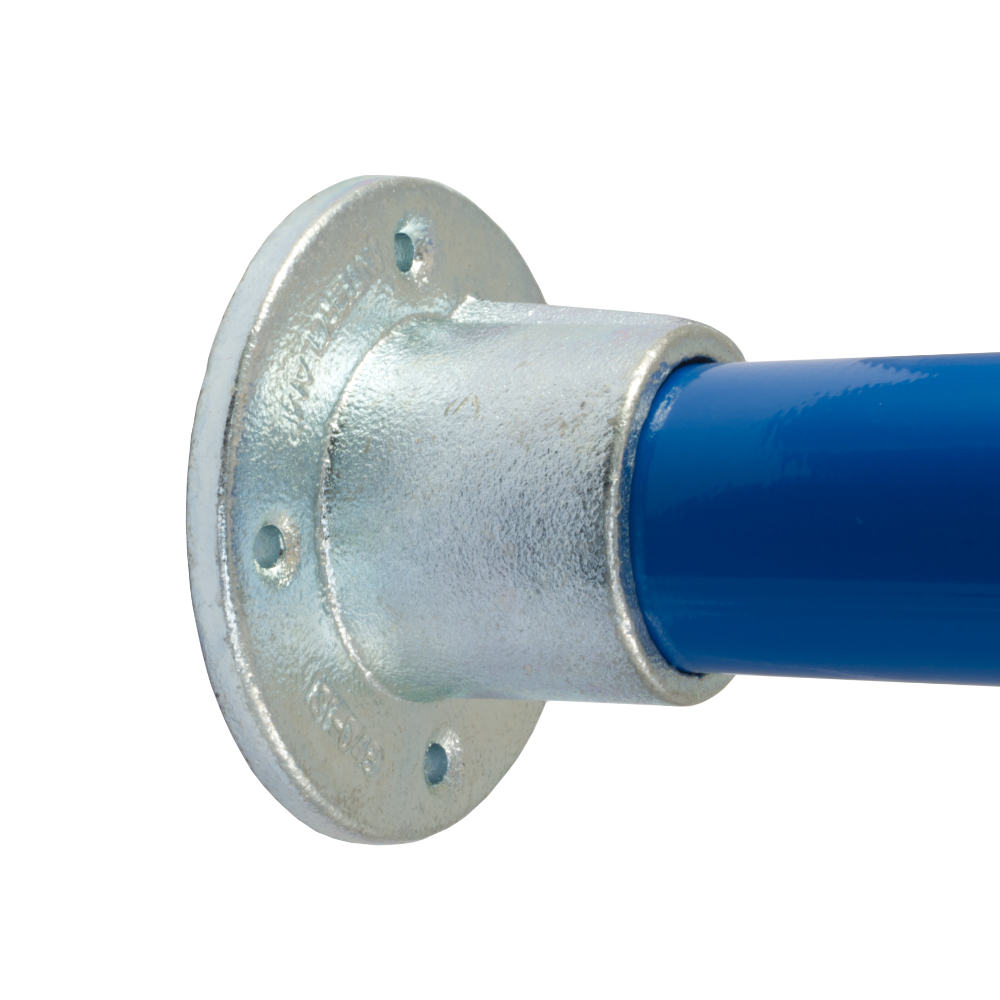

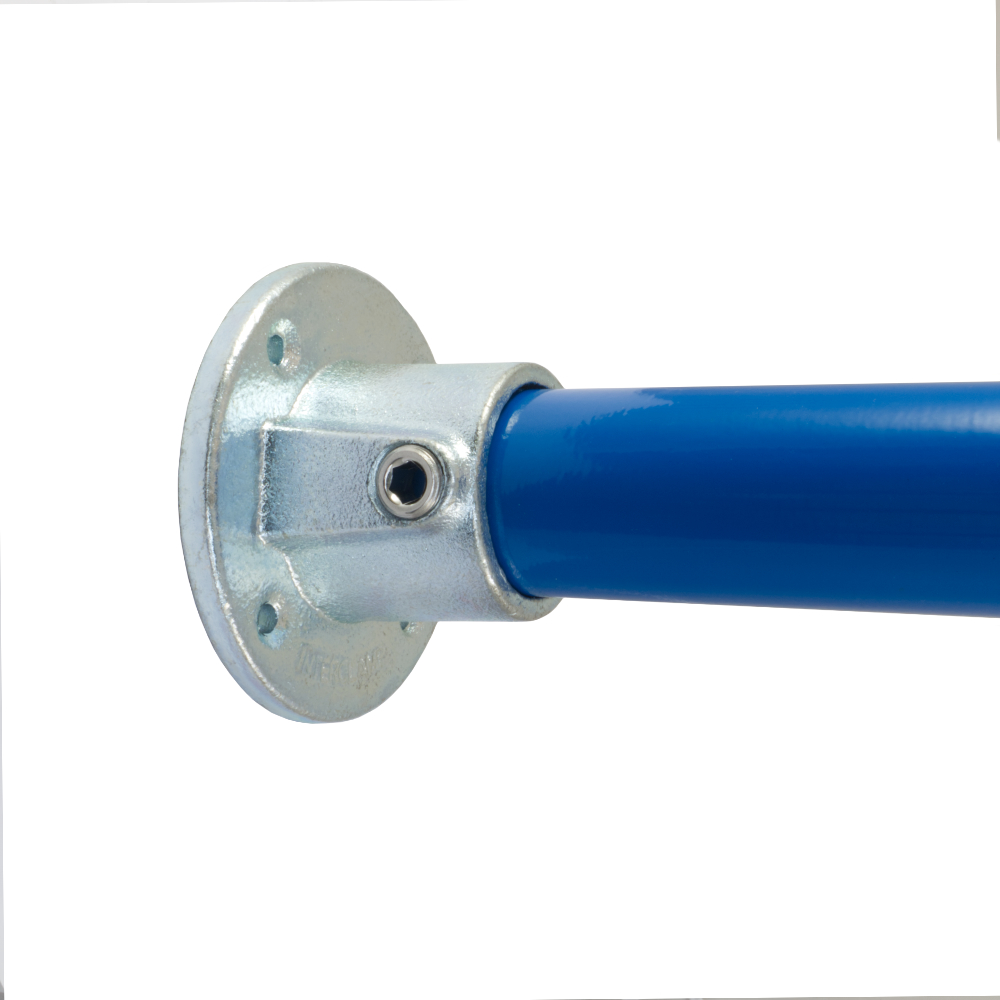

Produktbilder 1 - 131 - Wandbefestigung Rund Rohrverbinder
Produktbilder 2 - 131 - Wandbefestigung Rund Rohrverbinder
Produktbilder 3 - 131 - Wandbefestigung Rund Rohrverbinder
