128 - Dreiweg-Eckstück Rohrverbinder

128 - Dreiweg-Eckstück Rohrverbinder

Ist ein 90°-Eckverbinder für zwei waagerechte Rohre und einem senkrechten Lauf.
Anwendung für gleichebenen Handlauf oder sonstige rechteckige Verbindungen.
Häufige Verwendung für Knieleisten gepaart mit Rohrverbinder 116.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 128 - Dreiweg-Eckstück Rohrverbinder
Größe a (mm) Gewicht (Kg) VPE* GTIN / EAN No
  A27   41   0.37   78   5060511020459
  B34   48   0.51   48   5060511020466
  C42   60   0.78   24   5060511020473
  D48   68   0.97   20   5060511020480
  E60   84   1.73   10   5060511020497

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.



Produktbilder

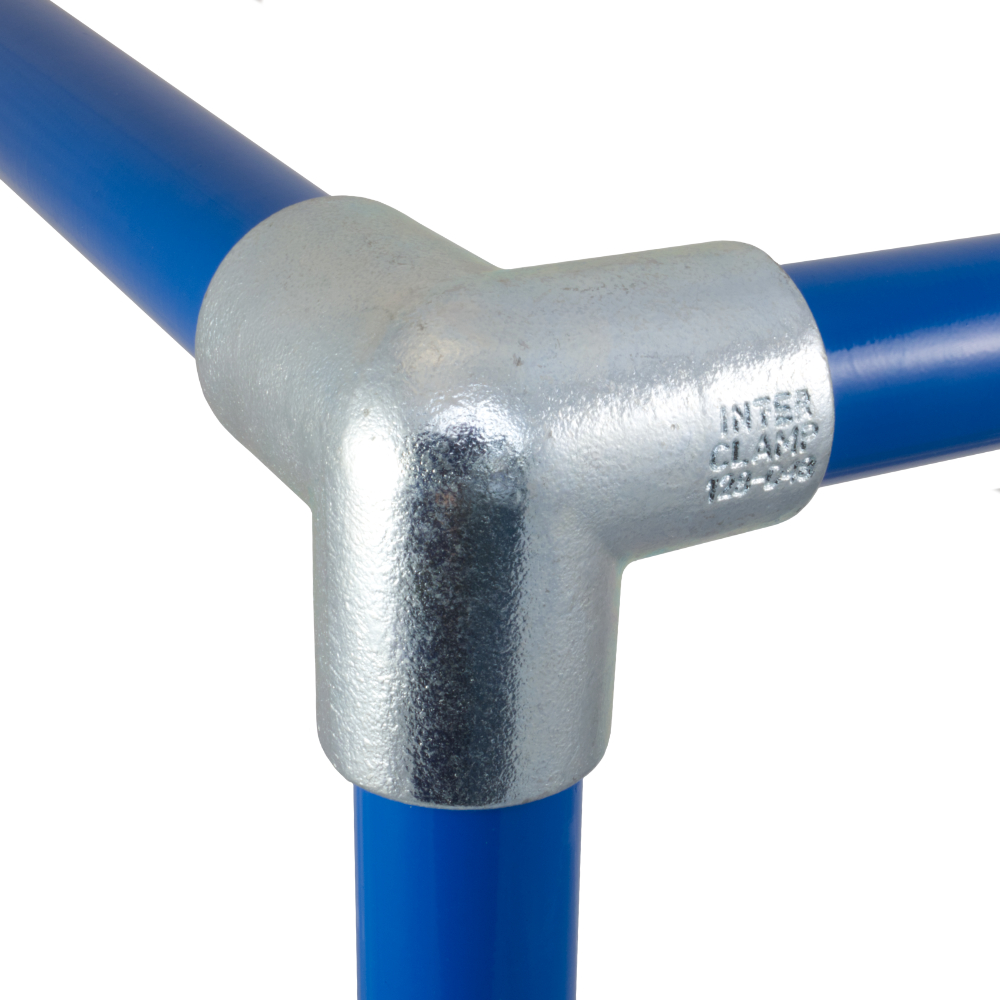

Produktbilder 1 - 128 - Dreiweg-Eckstück Rohrverbinder

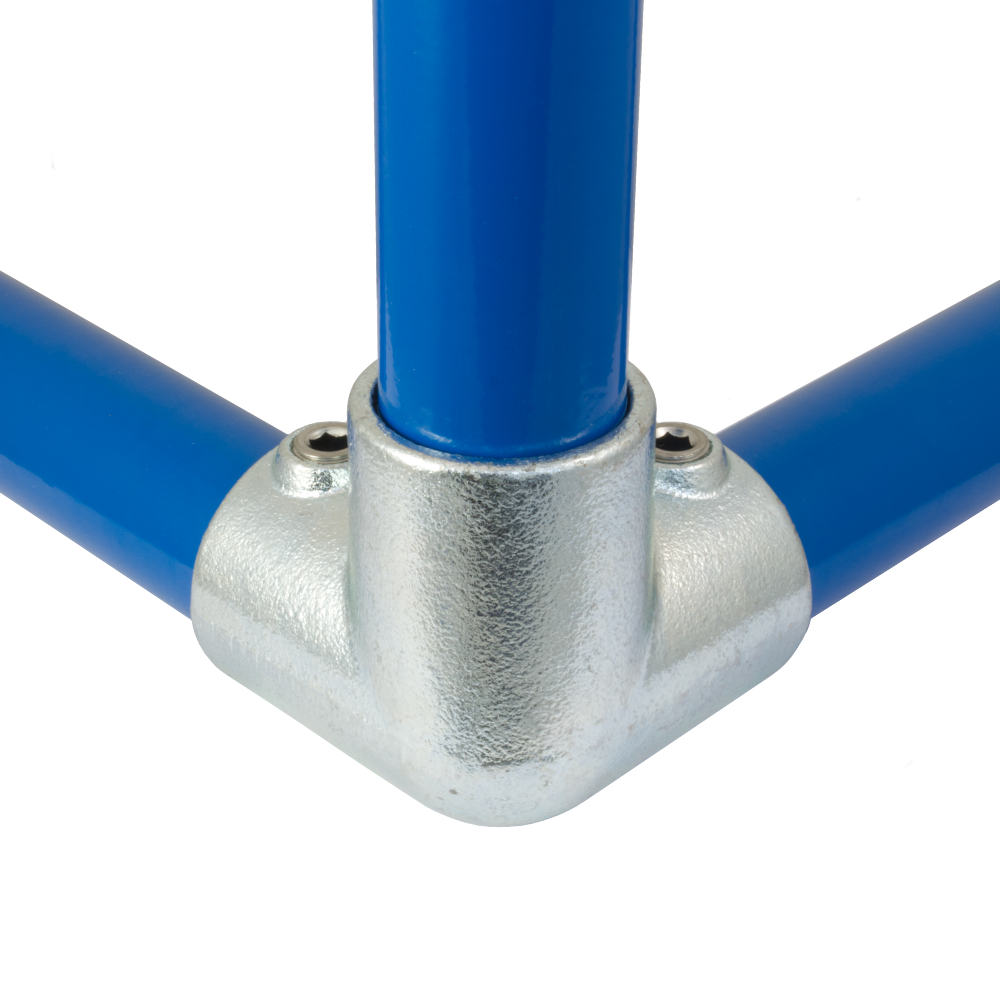

Produktbilder 2 - 128 - Dreiweg-Eckstück Rohrverbinder
Produktbilder 3 - 128 - Dreiweg-Eckstück Rohrverbinder
