119 - Kreuzstück durchgehend, reduziert Rohrverbinder

119 - Kreuzstück durchgehend, reduziert Rohrverbinder

90°-Kreuzverbindung von z.B. zwei waagerechten Rohren und einem senkrechten Lauf,
oft gepaart mit Rohrverbindern 101 oder 104. Möglichkeit, Rohre mit verschiedenen Größen zu verbinden. Ein dickes Stützrohr kann mit zwei dünnen waagerechten Rohren verbunden werden.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

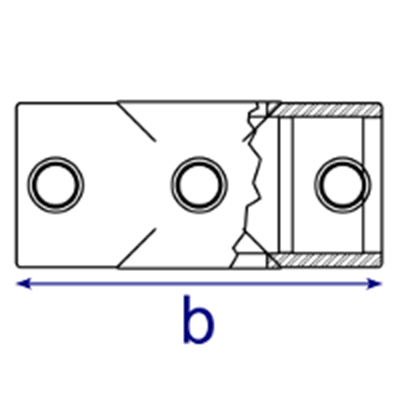

Dimensions Image 1 - 119 - Kreuzstück durchgehend, reduziert Rohrverbinder
Dimensions Image 2 - 119 - Kreuzstück durchgehend, reduziert Rohrverbinder
Größe b (mm) X Y Gewicht (Kg) VPE* GTIN / EAN No
  C42/D48   122   C42   D48   0.65   35   5060511020275

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.



Produktbilder

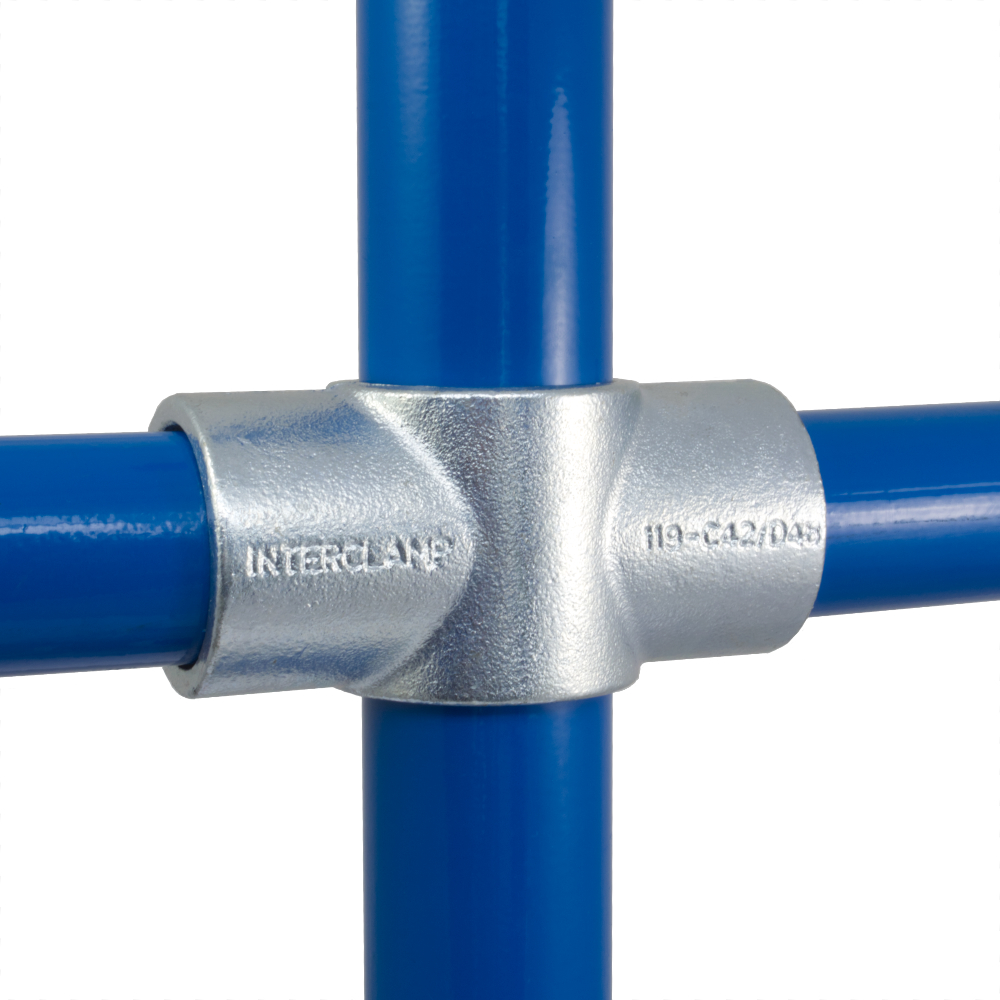

Produktbilder 1 - 119 - Kreuzstück durchgehend, reduziert Rohrverbinder
