119 - Kreuzstück durchgehend Rohrverbinder

119 - Kreuzstück durchgehend Rohrverbinder

 90°-Kreuzverbindung von z.B. zwei waagerechten Rohren und einem senkrechten Lauf,
oft gepaart mit Rohrverbindern 101 oder 104. Vertikal durchgehendes Rohr kann nicht im Verbinder mit einem weiteren Rohr verbunden werden.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 119 - Kreuzstück durchgehend Rohrverbinder
Dimensions Image 2 - 119 - Kreuzstück durchgehend Rohrverbinder
Größe b (mm) Gewicht (Kg) VPE* GTIN / EAN No
  A27   82   0.27   115   5060511020244
  B34   92   0.39   60   5060511020251
  C42   120   0.65   40   5060511020268
  D48   135   0.75   28   5060511020282
  E60   168   1.23   10   5060511020299

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.



Produktbilder

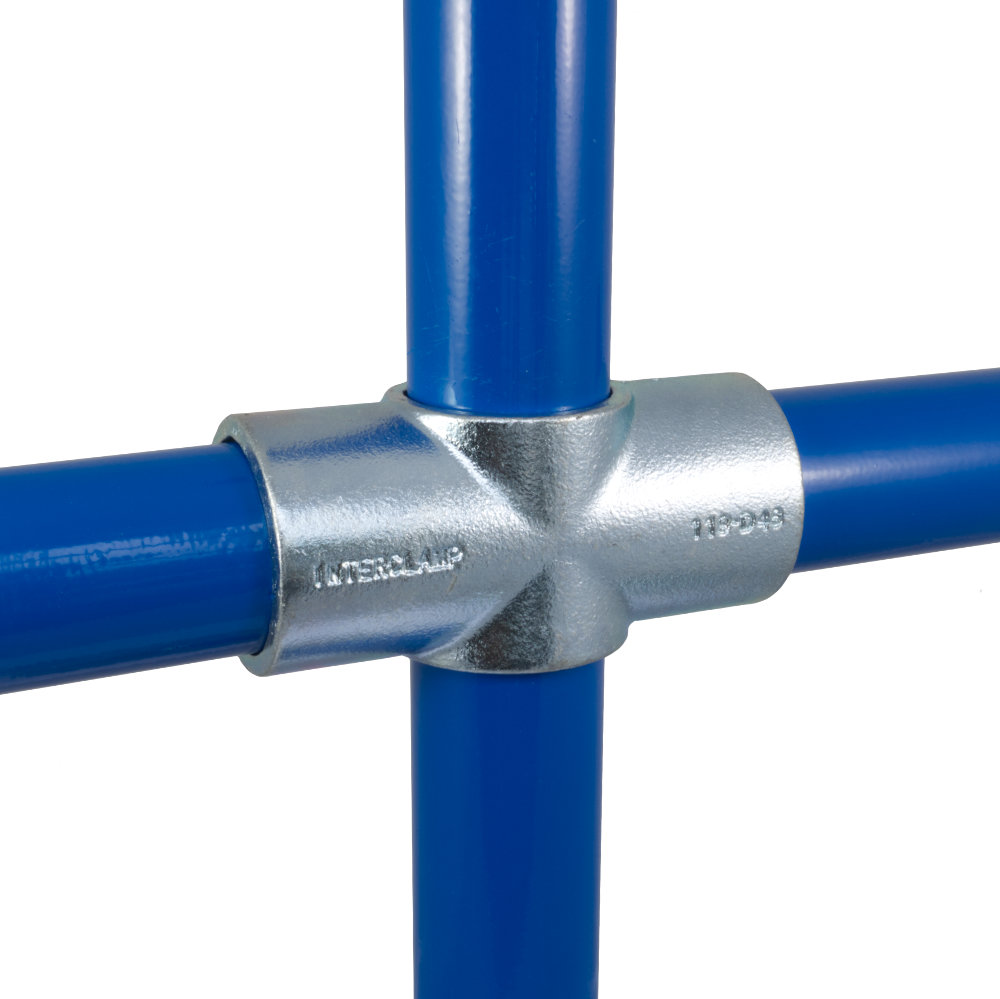

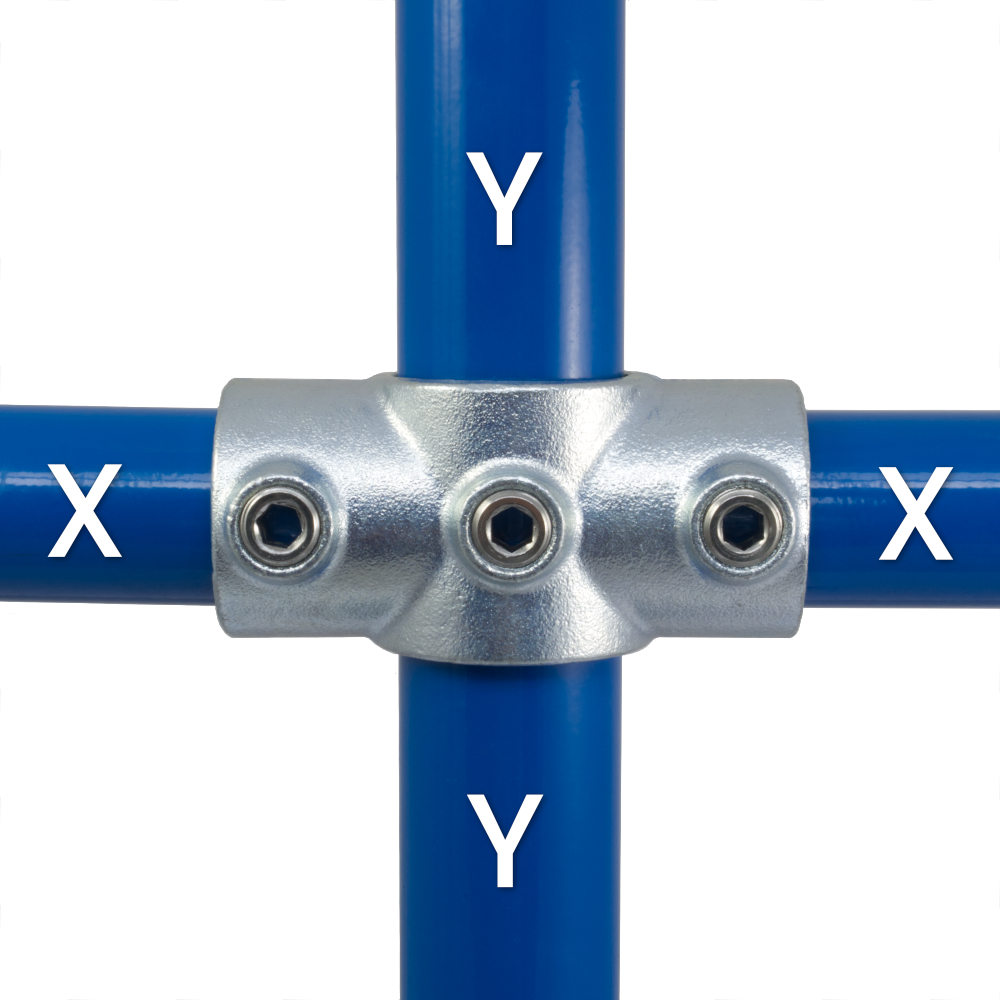

Produktbilder 1 - 119 - Kreuzstück durchgehend Rohrverbinder
Produktbilder 2 - 119 - Kreuzstück durchgehend Rohrverbinder
Produktbilder 3 - 119 - Kreuzstück durchgehend Rohrverbinder
