116 - Eckstück durchgehend Rohrverbinder

116 - Eckstück durchgehend Rohrverbinder

Eckverbinder 90° für zwei waagerechte Rohre an einem senkrechten Rohr. Häufige Verwendung als Mittelleiste-Eckstück gemeinsam mit Typ 128 (Handleiste-Eckstück). Vertikal durchgehendes Rohr kann nicht im Verbinder mit einem weiteren Rohr verbunden werden.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 116 - Eckstück durchgehend Rohrverbinder
Dimensions Image 2 - 116 - Eckstück durchgehend Rohrverbinder
Größe a (mm) Gewicht (Kg) VPE* GTIN / EAN No
  A27   41   0.29   105   5060511020169
  B34   46   0.43   56   5060511020183
  C42   60   0.63   40   5060511020190
  D48   68   0.73   28   5060511020206
  E60   84   1.3   15   5060511020213

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.



Produktbilder

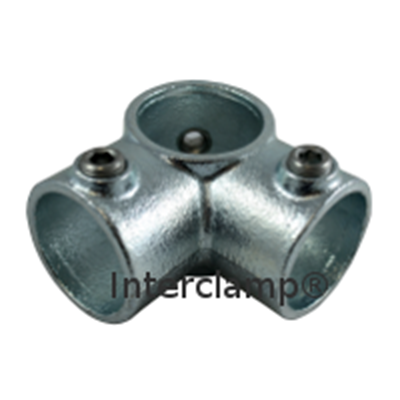

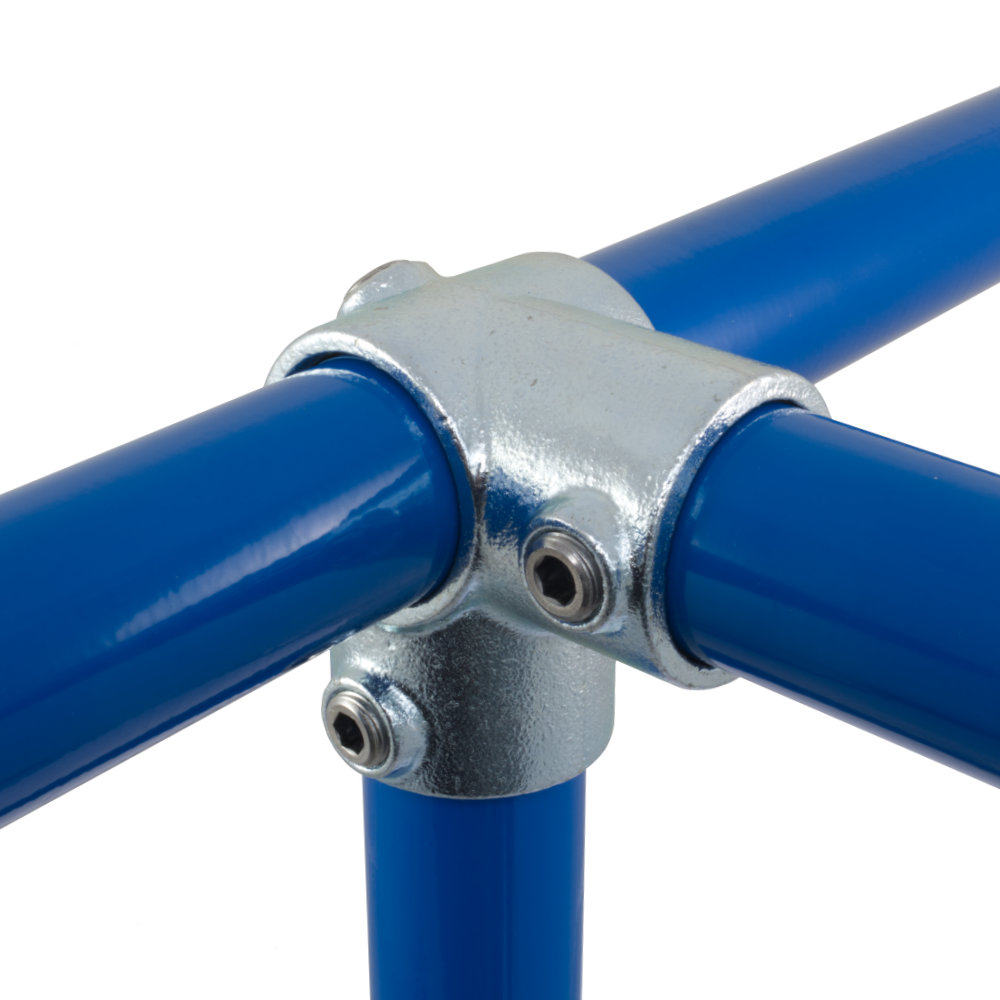

Produktbilder 1 - 116 - Eckstück durchgehend Rohrverbinder

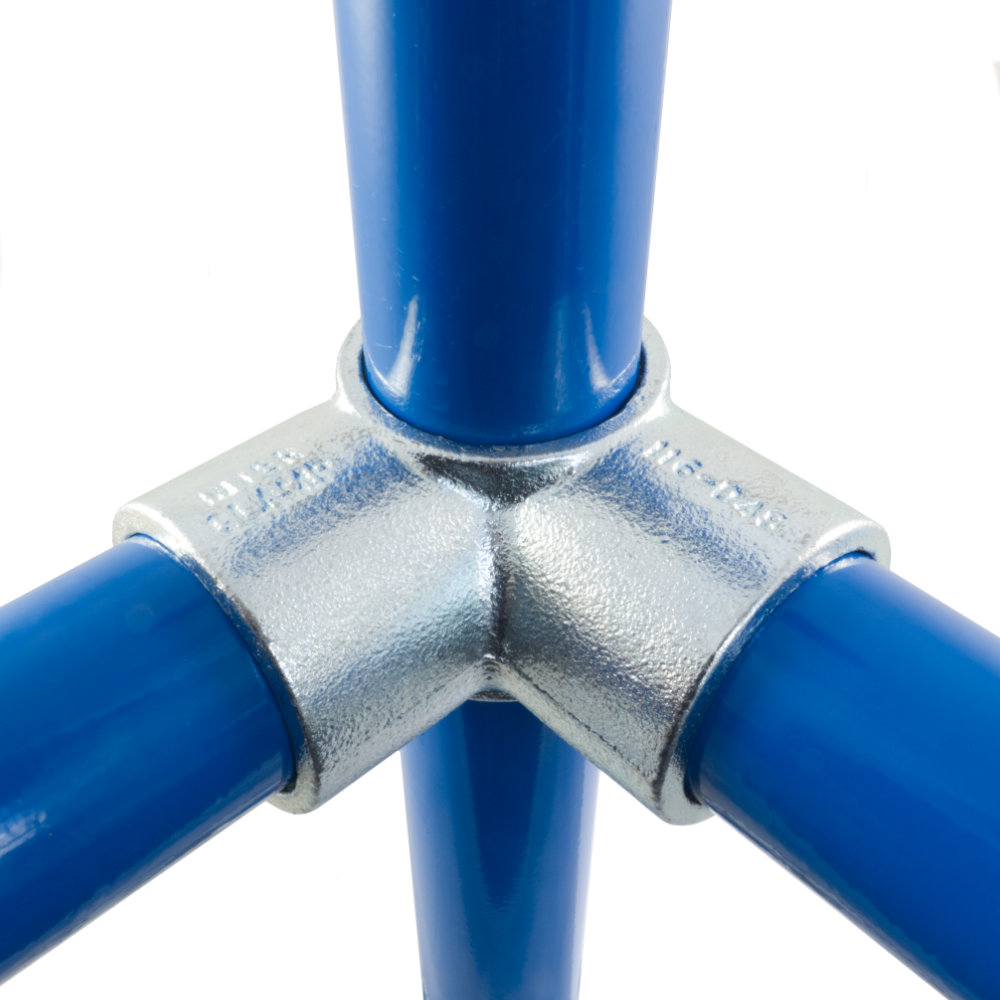

Produktbilder 2 - 116 - Eckstück durchgehend Rohrverbinder
