104 - T-Stück lang Rohrverbinder

104 - T-Stück lang Rohrverbinder

Langes T-Stück aus feuerverzinktem und galvanisiertem Temperguss mit Edelstahl-Klemm-Schneidschrauben für eine 90°-Verbindung zwischen Handlauf und Pfosten eines Geländers. Wird häufig verwendet, wenn eine Verbindung zweier Rohre im Handlauf erfolgen soll.  Ein durchlaufendes Rohr im Handlauf ist nicht möglich, hierfür verwenden Sie bitte Typ 101.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 104 - T-Stück lang Rohrverbinder
Dimensions Image 2 - 104 - T-Stück lang Rohrverbinder
Größe a (mm) b (mm) Gewicht (Kg) VPE* GTIN / EAN No
  A27   41   82   0.35   80   5060511020114
  B34   46   92   0.51   50   5060511020121
  C42   60   120   0.85   28   5060511020138
  D48   68   135   0.98   22   5060511020145
  E60   84   168   1.65   10   5060511020152

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.



Produktbilder

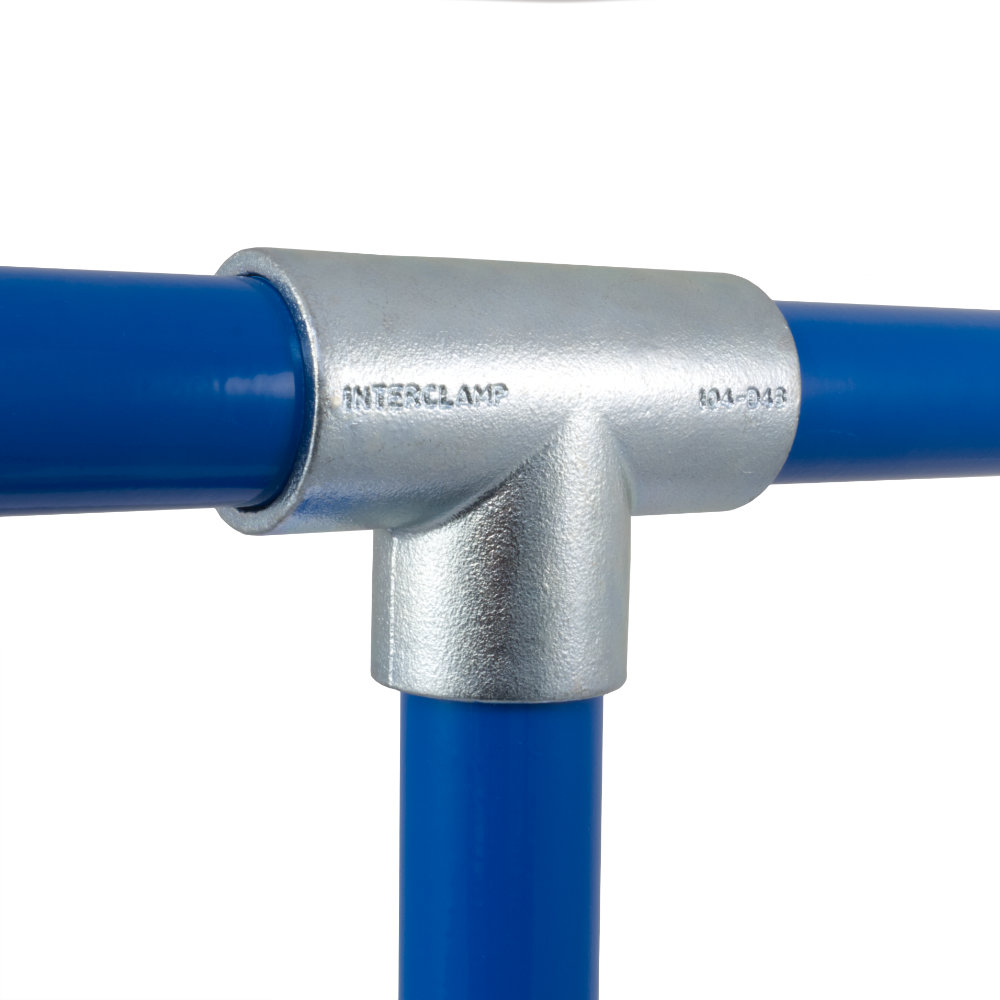

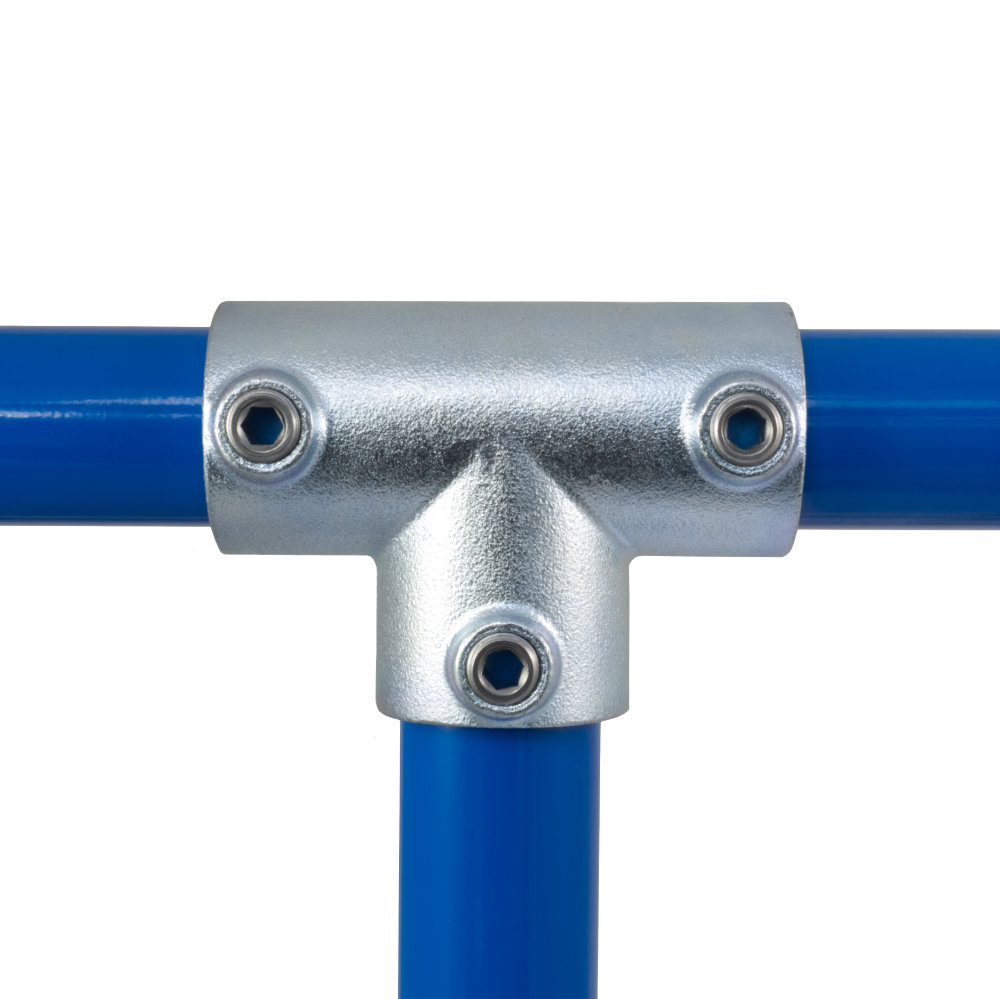

Produktbilder 1 - 104 - T-Stück lang Rohrverbinder
Produktbilder 2 - 104 - T-Stück lang Rohrverbinder
Produktbilder 3 - 104 - T-Stück lang Rohrverbinder
