101 - T-Stück kurz, reduziert Rohrverbinder

101 - T-Stück kurz, reduziert Rohrverbinder

Kurzes T-Stück aus Temperguss für eine 90°-Verbindung zwischen zwei Rohren, einem waagerechten und einem senkrechten. Einsetzbar für Geländerstützen oder Rohrabgänge. Dieses T-Stück ist nur für die Verbindung mit einem durchlaufenden Rohr geeignet. Sie haben hier die Möglichkeit, zwei Rohre mit verschiedenen Größen zu verbinden. Ein dickeres Stützrohr kann mit einem dünneren Handlauf verbaut werden.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 101 - T-Stück kurz, reduziert Rohrverbinder
Dimensions Image 2 - 101 - T-Stück kurz, reduziert Rohrverbinder
Größe a (mm) X Y Gewicht (Kg) VPE* GTIN / EAN No
  B34/C42   56   B34   C42   0.45   50   5060511020022
  C42/B34   57   C42   B34   0.40   50   5060511020046
  C42/D48   68   C42   D48   0.58   42   5060511020053
  D48/B34   64   D48   B34   0.42   50   5060511020077
  D48/C42   63   D48   C42   0.51   48   5060511020084
  E60/D48   74   E60   D48   0.69   32   5060511020107

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.



Produktbilder

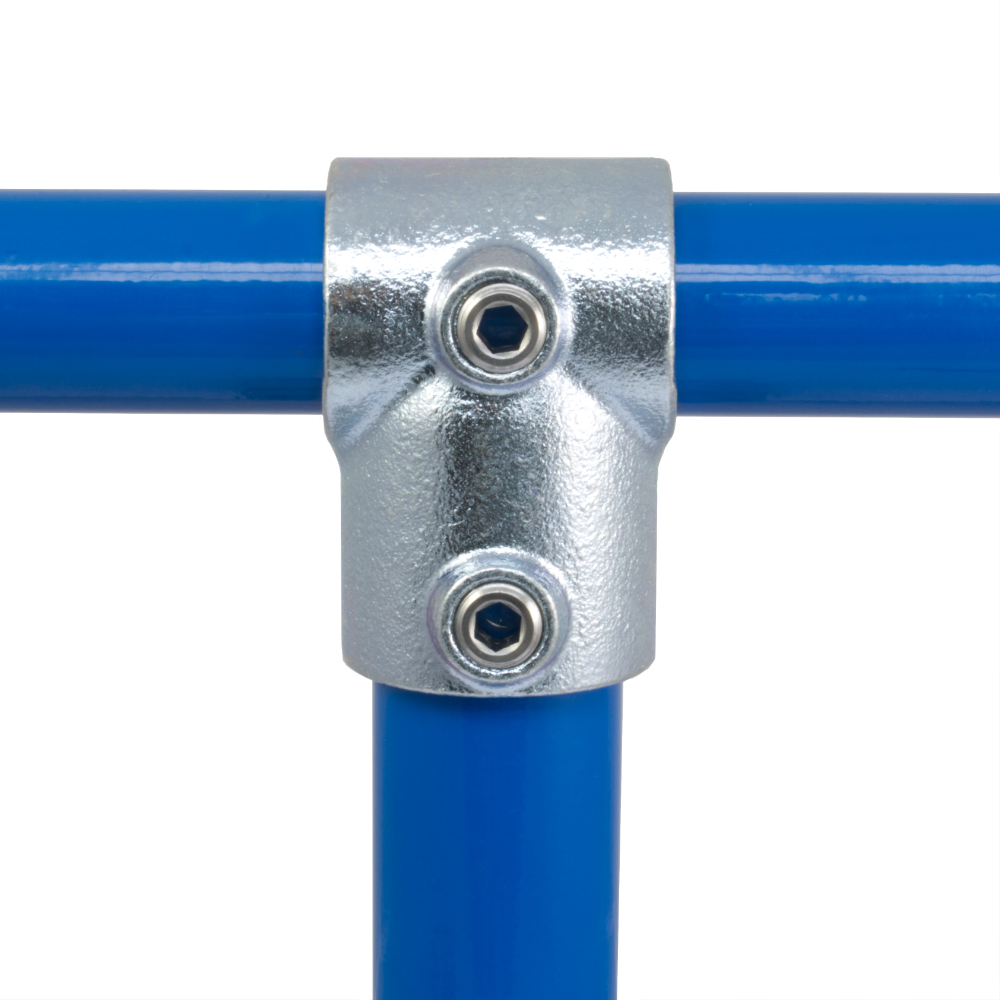

Produktbilder 1 - 101 - T-Stück kurz, reduziert Rohrverbinder

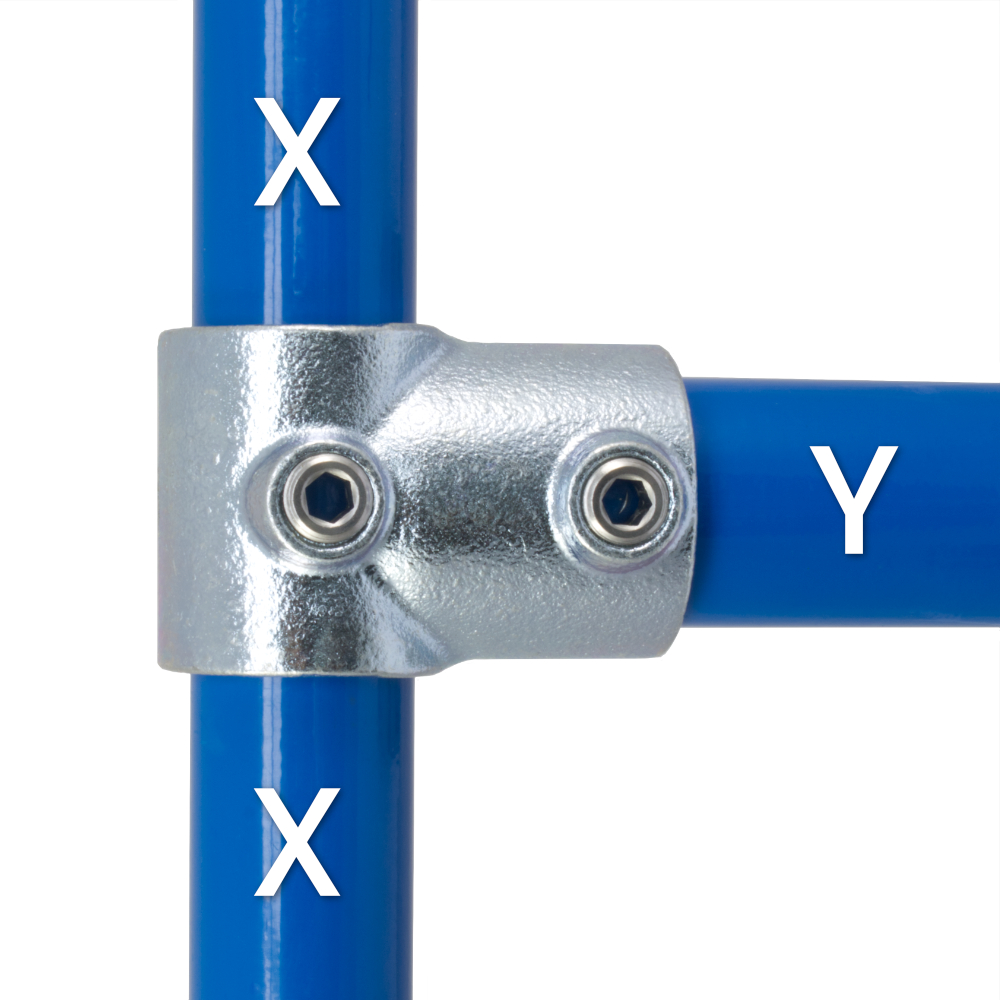

Produktbilder 2 - 101 - T-Stück kurz, reduziert Rohrverbinder

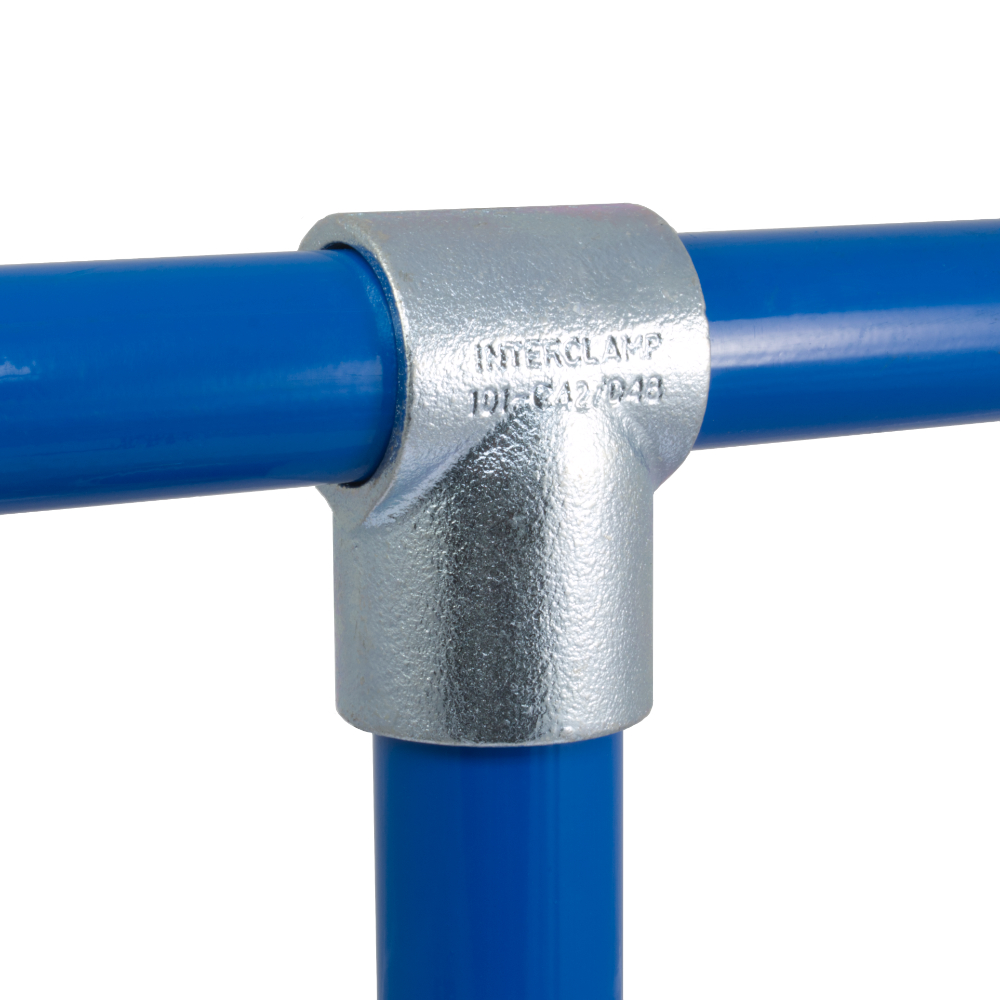

Produktbilder 3 - 101 - T-Stück kurz, reduziert Rohrverbinder
