101 - T-Stück kurz Rohrverbinder

101 - T-Stück kurz Rohrverbinder

Dieses kurze T-Stück aus feuerverzinktem und galvanisiertem Temperguss mit Edelstahl-Klemm-Schneidschrauben ist für eine 90°-Verbindung zwischen Handlauf und Pfosten eines Geländers. Wird verwendet, wenn eine Verbindung des durchlaufenden Rohres erfolgen soll. Zusammenfügen von zwei Rohren im Handlauf nicht möglich, hierfür verwenden Sie bitte Typ 104.

SORTIMENT Drucken WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 101 - T-Stück kurz Rohrverbinder
Dimensions Image 2 - 101 - T-Stück kurz Rohrverbinder
Größe a (mm) Gewicht (Kg) VPE* GTIN / EAN No
  A27   41   0.20   165   5060511020008
  B34   46   0.32   84   5060511020015
  C42   60   0.48   50   5060511020039
  D48   68   0.57   42   5060511020060
  E60   84   0.89   22   5060511020091

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.



Produktbilder

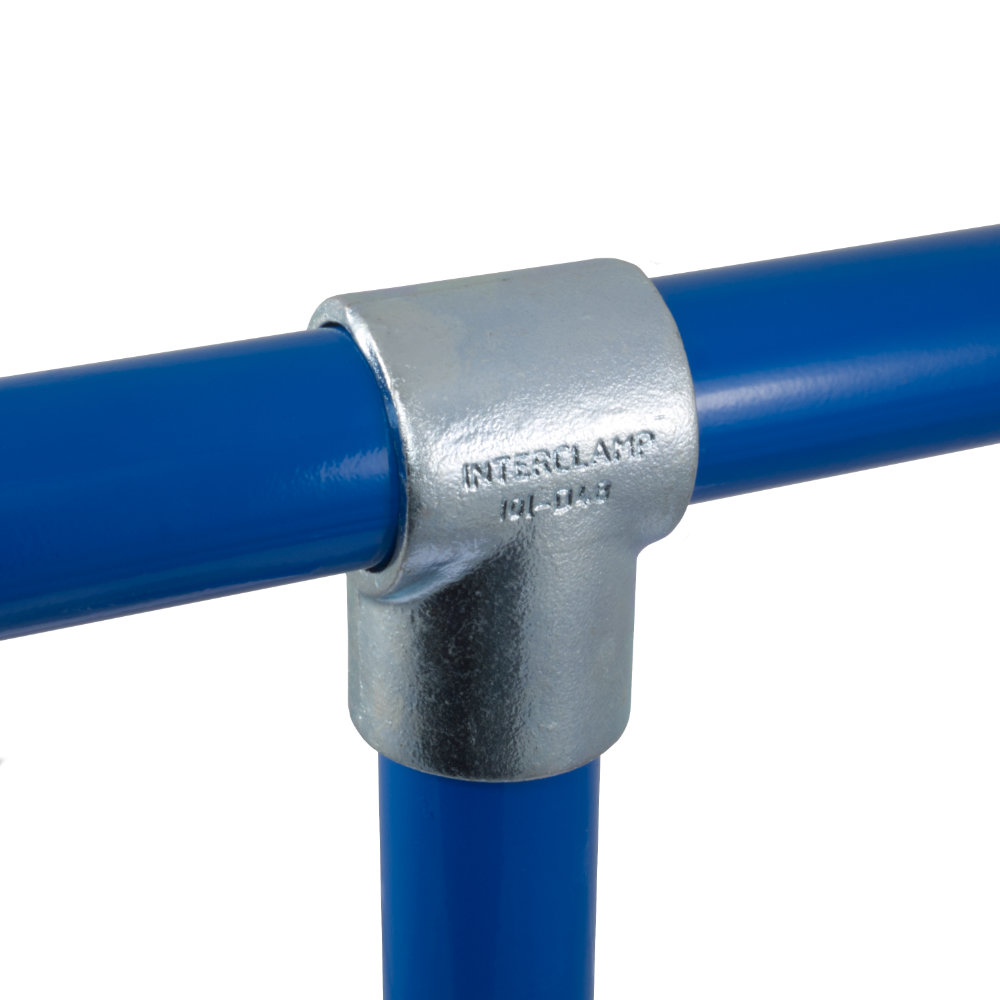

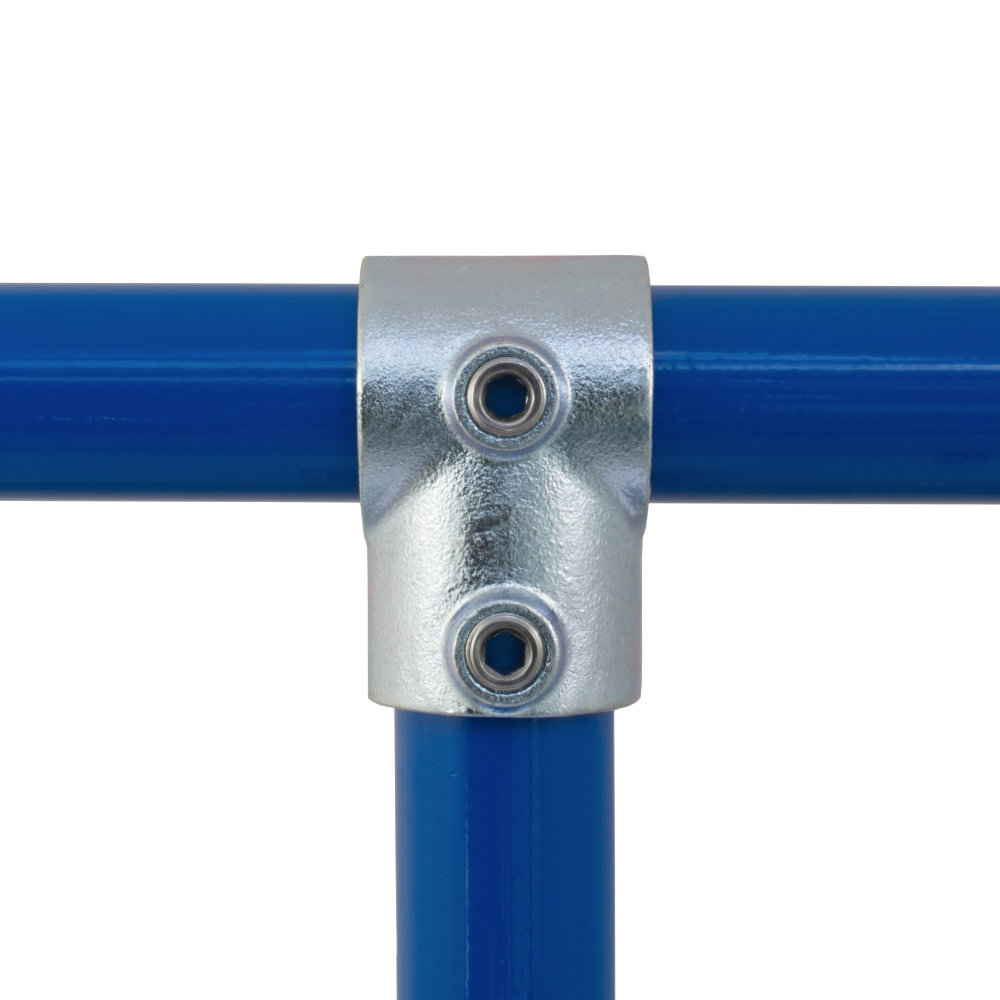

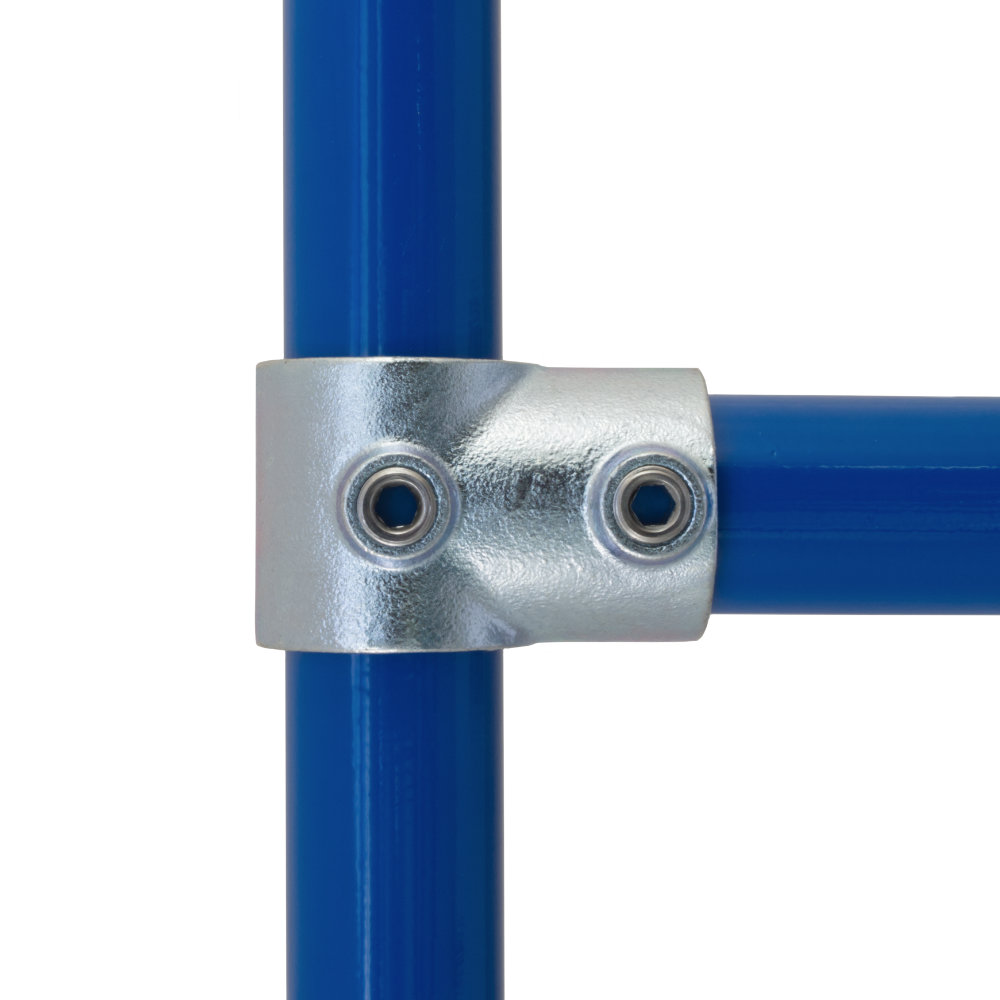

Produktbilder 1 - 101 - T-Stück kurz Rohrverbinder
Produktbilder 2 - 101 - T-Stück kurz Rohrverbinder
Produktbilder 3 - 101 - T-Stück kurz Rohrverbinder
