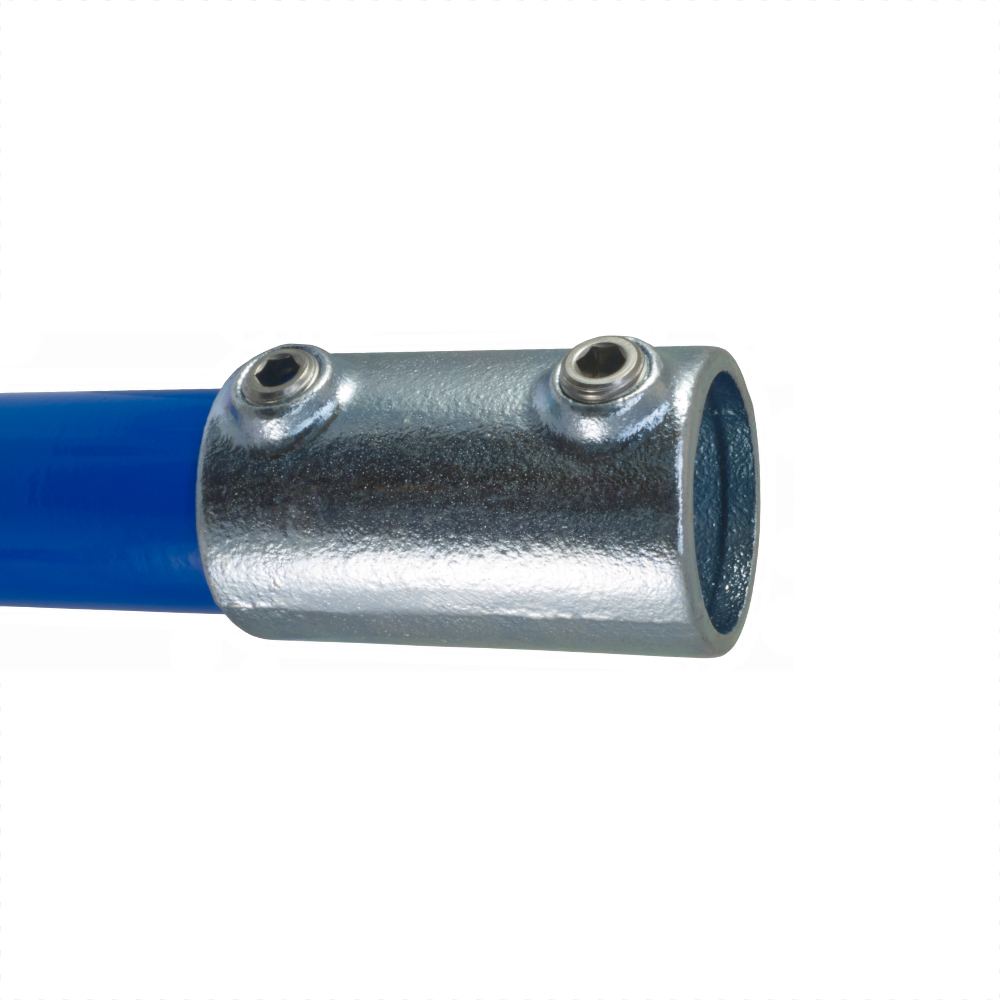

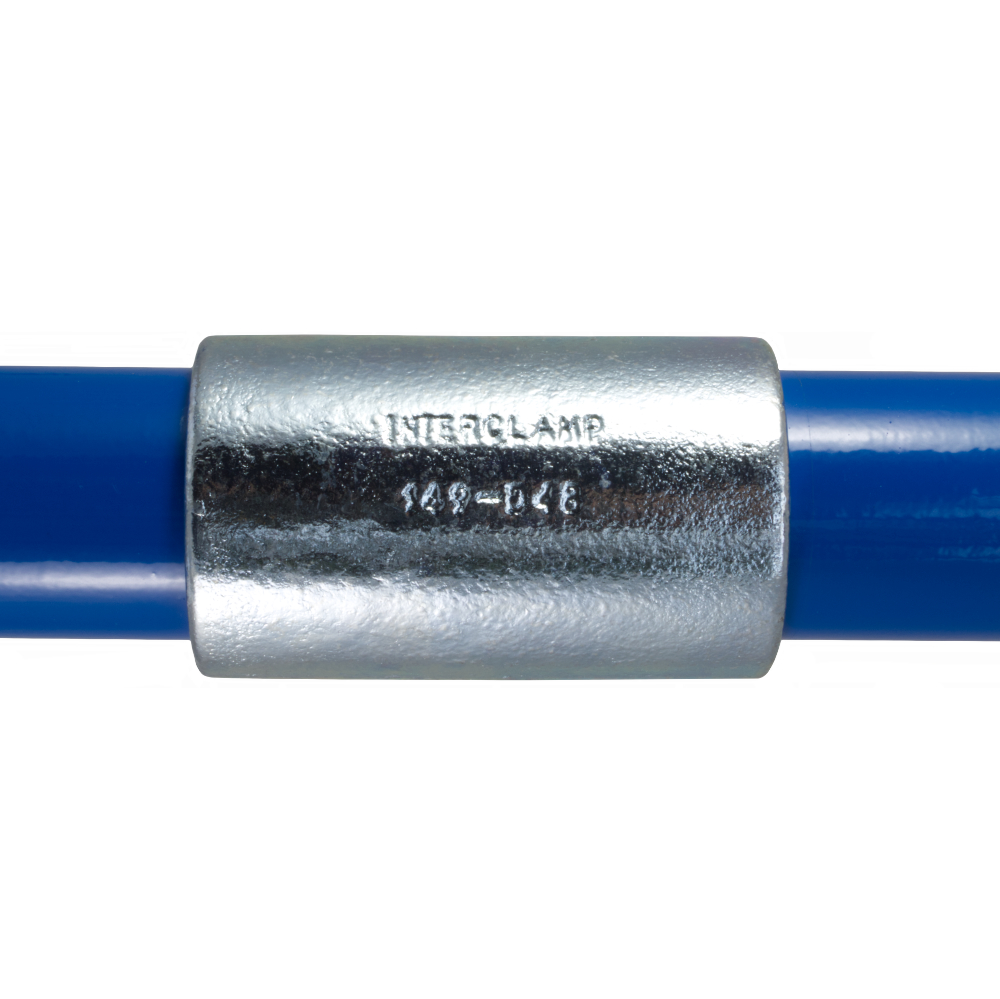

149 - Verlängerungsstück extern Rohrverbinder
Verlängerungsstück zur Verbindung zweier Rohre mit dem gleichen Durchmesser. Abhängig von Lastanforderung kann manchmal Typ 150 als Alternative verwendet werden, besonders wo eine glatte und fluchtgerechte Verbindung benötigt wird.
Beachte: Typ 150 kann nicht für starke Zugebelastungen verwendet werden.

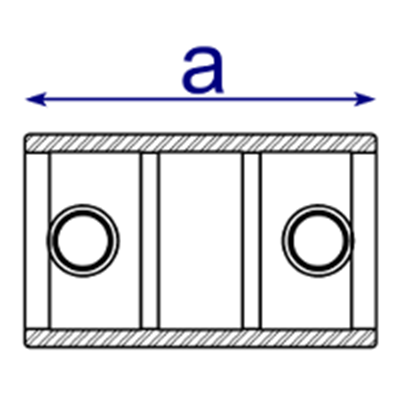

Produktdaten und Abmessungen
| Größe | a (mm) | Gewicht (kg) | VPE* | Part No |
| A27 | 76 | 0.28 | 120 | 149-A27 |
| B34 | 90 | 0.41 | 80 | 149-B34 |
| C42 | 100 | 0.58 | 48 | 149-C42 |
| D48 | 100 | 0.59 | 42 | 149-D48 |
| E60 | 120 | 0.95 | 24 | 149-E60 |
*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.
Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.
Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
